В системах вентиляции для горнодобывающей и промышленной сфер осевые и центробежные вентиляторы имеют свои уникальные преимущества из-за различий в направлении воздушного потока, параметрах производительности и конструктивных особенностях. Эта статья систематически сравнивает их рабочие принципы, ключевые параметры, критерии выбора и типичные сценарии применения, чтобы помочь инженерам выбрать оптимальный вентилятор на основе требований проекта.
1. Сравнение рабочих принципов
Осевой вентилятор
Воздух проходит прямо по оси вентилятора, продвигаемый вперед лопастями.
Конструкция: Рабочее колесо и двигатель установлены на одной оси; вход и выход расположены горизонтально.
Особенности: Высокий объем воздуха, низкий напор (давление), низкое начальное сопротивление.
Центробежный вентилятор
Воздух поступает из центра (вход), и выбрасывается на периферию за счет центробежной силы, создаваемой вращающимся рабочим колесом. Давление увеличивается внутри спирального корпуса или диффузора перед выпуском.
Конструкция: Рабочее колесо находится внутри спирального корпуса; вход осевой, выход радиальный.
Особенности: Высокий напор (давление), умеренный объем воздуха, легко преодолевает сопротивление сети.

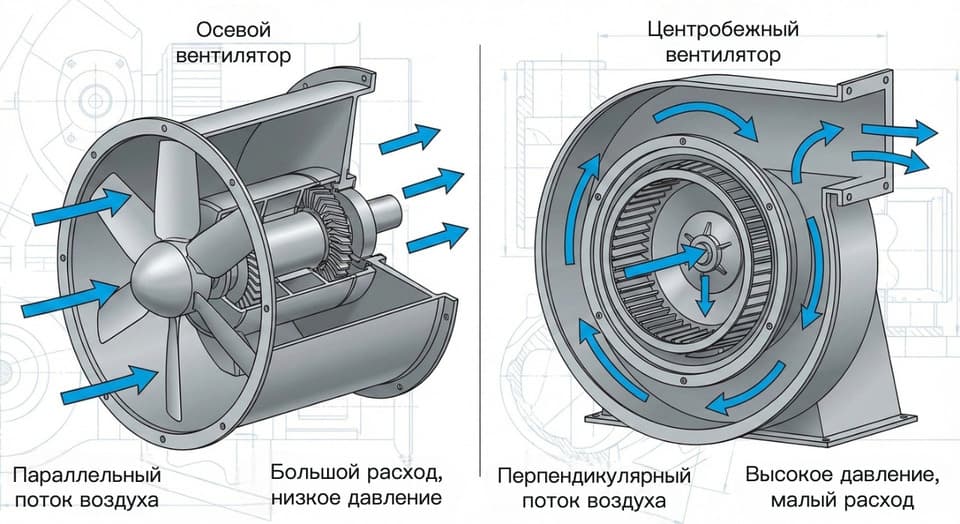

Рисунок: Осевой вентилятор с осевым/параллельным потоком — обычно большой объёмный расход при небольшом повышении давления. Центробежный вентилятор (радиальный) с радиальным/поперечным выбросом — обычно более высокое повышение давления при меньшем расходе; подходит при больших потерях давления в системе воздуховодов.
2. Основные различия в производительности
| Показатель производительности | Осевой вентилятор | Центробежный вентилятор |
|---|---|---|
| Диапазон расхода | 50 000–300 000 м³/ч (большой) | 5 000–200 000 м³/ч |
| Полное давление | 500–1 200 Па (низкое давление) | 1 000–5 000 Па (средне-высокое) |
| КПД | 75%–85% | 65%–80% |
| Уровень шума | Ниже (прямой поток воздуха, шум лопастей сконцентрирован) | Выше (поворот воздуха, резонанс спирального корпуса) |
| Конструкция | Компактная, малая площадь для установки | Больше, требуется площадь для спирального корпуса и обслуживания |
| Диапазон скоростей | 600–1 800 об/мин | 1 200–3 600 об/мин |
3. Руководство по выбору
Сопротивление системы и длина воздуховодов:
Осевые вентиляторы предпочтительны для систем с низким сопротивлением и длинными прямыми воздуховодами.
Для более высокого сопротивления или сложных воздуховодов (много поворотов/фланцев) центробежные вентиляторы имеют преимущество.Пространство и установка:
Осевые вентиляторы компактны и могут быть непосредственно установлены на устье шахт или коротких воздуховодов.
Центробежные вентиляторы требуют дополнительного места для инспекции спирального корпуса и выпуска.Потребление энергии и эффективность:
Осевые вентиляторы предлагают более высокий КПД и меньший расход энергии для больших объемов воздуха при низком давлении.
Центробежные вентиляторы обеспечивают стабильный КПД в более широком диапазоне, идеальны для средне/высокого давления и средних/малых объемов воздуха.Техническое обслуживание:
Осевые вентиляторы имеют простую конструкцию — легко заменяются лопасти или двигатели.
Центробежные вентиляторы требуют разборки корпуса для обслуживания рабочего колеса, что занимает больше времени.Шум и контроль вибрации:
Для шумочувствительных зон устанавливайте направляющие лопатки и глушители.
Центробежные вентиляторы обычно используют гибкие крепления и вибропоглощающие основания для более плавной работы.
4. Типичные сценарии применения
Осевой вентилятор:
Основная вентиляция в стволах шахт, локальная вентиляция под землей
Выброс воздуха из металлургических печей, аварийная вентиляция туннелей и метро
Вентиляция и воздухообмен в крупных цехах
Центробежный вентилятор:
Многоступенчатая канальная вентиляция и газоотвод в угольных шахтах
Удаление пыли и перенос газа на химических заводах
Системы удаления пыли и сушки под высоким давлением в цементной и сталелитейной промышленности
5. Заключение и рекомендации
Быстрый порядок выбора:
Оцените требуемый объем воздуха и сопротивление сети
Оцените пространство для установки и цикл обслуживания
Сравните энергоэффективность и общие затраты для наилучшего решенияСледующие шаги:
После первоначального выбора используйте CFD-симуляции или полевые испытания для проверки аэродинамических характеристик.
Интегрируйте онлайн-мониторинг и технологию VFD для дальнейшей оптимизации эффективности и надежности.
С этим систематическим сравнением вы можете выбрать наиболее подходящий вентилятор для ваших фактических условий, сбалансировав потребности в установке и эксплуатационные требования, чтобы обеспечить экономичную, эффективную и надежную систему вентиляции.
Дополнительное чтение и источники
Большая российская энциклопедия: «Вентилятор» — базовая классификация, принцип работы и краткое сравнение осевых и центробежных вентиляторов (производительность, давление, области применения).
Учебное пособие (ИТМО, PDF): разделы про осевые и радиальные (центробежные) вентиляторы — типы, ключевые параметры, диапазоны давлений/расходов, что удобно для логики «когда осевой, когда центробежный».
ГОСТ 34002-2016 «Вентиляторы. Термины и классификация» (PDF) — терминология и классификационные признаки, чтобы в статье корректно использовать «осевой/радиальный/центробежный» и производные термины.
ГОСТ 10616-2015 «Вентиляторы радиальные и осевые. Размеры и параметры» (PDF) — нормируемые параметры и область применения; полезно для разделов про «диаметр, давление, исполнение, диапазоны» при сравнении.
ГОСТ 10921-2017 «Вентиляторы радиальные и осевые. Методы аэродинамических испытаний» (PDF) — как получают характеристики (Q–P, КПД, мощность), типы стендов и правила испытаний для корректного чтения/сравнения кривых.
Дополнительные материалы
CyberLeninka: исследования осевого направляющего аппарата центробежного вентилятора — прикладной разбор влияния «осевых элементов» на работу центробежного вентилятора (поддерживает разделы про аэродинамику и регулирование).
CyberLeninka: высоконапорные осевые вентиляторы местного проветривания — примеры, когда осевые вентиляторы применяются при более высоких требованиях к давлению и сопротивлению сети (полезно для сценариев выбора).
Учебные материалы (PDF): «Насосы и вентиляторы» — общий учебный фон по нагнетателям (термины, принципы), как базовая подложка к сравнению.
