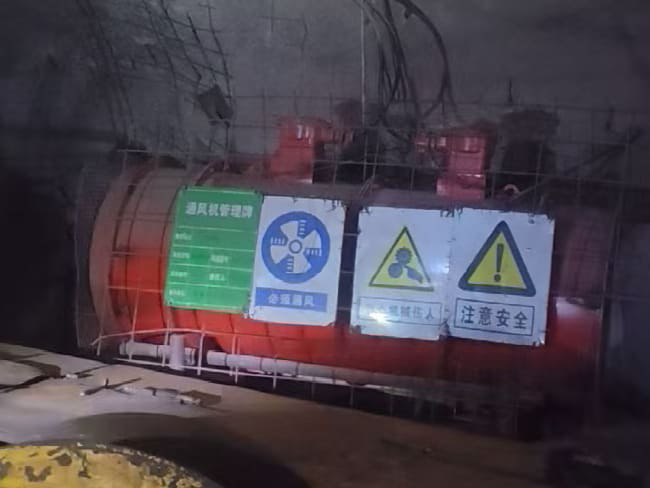

Компания BOFENG выпускает шахтные вентиляторы местного проветривания (ВМП) для проветривания проходческих забоев, тупиковых и восстающих выработок, а также других подземных рабочих участков. Подключённые к вентиляционному трубопроводу, эти вентиляторы подают свежий воздух или удаляют воздух с рабочего участка, работая совместно с системой главного проветривания шахты.
В линейку входят осевые вентиляторы местного проветривания серий FK, FKD, FB, FBD, FBC и FBCD, включая исполнения со встречным вращением рабочих колёс. Подбор начинают с выбора нагнетательного или всасывающего способа проветривания и определения требуемого расхода воздуха на выходе нагнетательного либо входе всасывающего трубопровода. Подходящее исполнение вентилятора зависит от диаметра, длины и сопротивления трубопровода, утечек и подсосов воздуха, а также требований к защите оборудования на объекте.
Компания Shandong Bofeng Fan Co., Ltd. подбирает модели и предоставляет аэродинамические характеристики, присоединительные данные и коммерческие предложения с учётом ваших условий эксплуатации. В рамках предлагаемой поставки можно согласовать типоразмер вентилятора, мощность электродвигателей, переходы для трубопровода, глушители шума и варианты управления.
В таблице приведено краткое сравнение серий вентиляторов местного проветривания по конструкции, взрывозащищённому исполнению и применению в шахтах и рудниках.
| Серия | Двигатели / схема | Взрывозащита | Шахты и рудники | Особенности |
|---|---|---|---|---|
| FK | Один электродвигатель | Нет | Рудники по добыче металлических руд и нерудного сырья | Стандартное решение для местной подачи воздуха |
| FKD | Два электродвигателя, встречное вращение рабочих колёс | Нет | Рудники по добыче металлических руд и нерудного сырья | Повышенное давление для длинных трубопроводов или условий с высоким сопротивлением |
| FB | Один электродвигатель | Да | Угольные шахты, а также рудники по добыче металлических руд и нерудного сырья, где требуется взрывозащита | Безопасное местное проветривание в условиях, требующих взрывозащиты |
| FBD | Два электродвигателя, встречное вращение рабочих колёс | Да | Угольные шахты, а также рудники по добыче металлических руд и нерудного сырья, где требуется взрывозащита | Взрывозащищённое исполнение с повышенным давлением для сложных условий проветривания по трубопроводу |
| FBC | Один электродвигатель | Да | Угольные шахты, а также рудники по добыче металлических руд и нерудного сырья, где требуется взрывозащита | Местное всасывающее проветривание по трубопроводу, рассчитанному на разрежение |
| FBCD | Два электродвигателя, встречное вращение рабочих колёс | Да | Угольные шахты, а также рудники по добыче металлических руд и нерудного сырья, где требуется взрывозащита | Повышенное давление для местного всасывающего проветривания по трубопроводам с большим сопротивлением |
Проверьте соответствие выбранной модели, электродвигателя, требований к защите и применимых разрешительных документов фактическим условиям проекта.
Запросите подбор вентилятора местного проветривания, указав требуемый расход воздуха у конца трубопровода, его диаметр и длину, способ проветривания, напряжение питания и требования объекта.

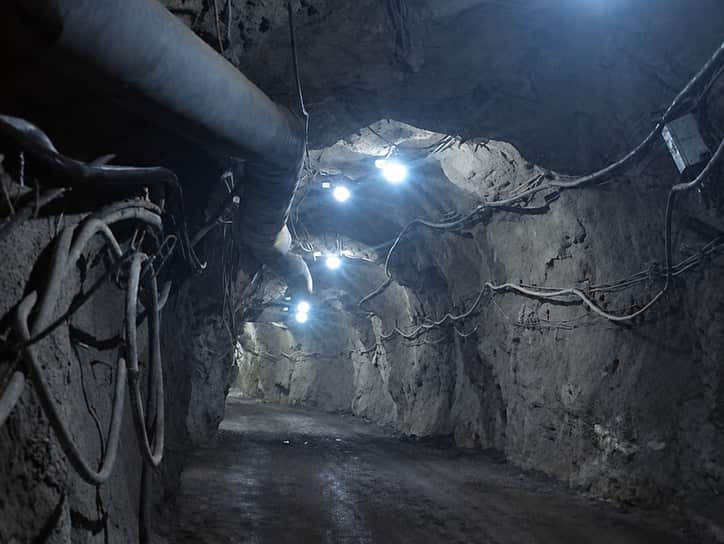

При простой нагнетательной схеме свежий воздух поступает по вентиляционному трубопроводу, а исходящая струя проходит по выработке вне трубопровода и далее по предусмотренному пути отвода. При всасывающей схеме свежий воздух поступает по выработке, а воздух с рабочего участка удаляется по трубопроводу.
| Критерий | Нагнетательный способ | Всасывающий способ |
|---|---|---|
| Движение воздуха | Вентилятор нагнетает свежий воздух по трубопроводу к рабочему участку. | Вентилятор отсасывает воздух по трубопроводу, вход которого расположен у рабочего участка. |
| Давление в трубопроводе | Нагнетательный трубопровод после вентилятора находится под избыточным давлением. | Всасывающий трубопровод перед вентилятором находится под разрежением. |
| Конструкция труб | Гибкие трубы, складываемые в плоском виде, жёсткие или другие подходящие трубы, рассчитанные на избыточное давление. | Армированные или жёсткие трубы, рассчитанные на работу под разрежением без сплющивания. |
| Влияние неплотностей | Утечки наружу уменьшают расход воздуха на выходе нагнетательного трубопровода. | Подсосы через неплотности увеличивают расход внутри трубопровода, но не увеличивают отбор воздуха у его входа на рабочем участке. |
| Какой расход указывать | Требуемый расход на выходе нагнетательного трубопровода у рабочего участка. | Требуемый расход на входе всасывающего трубопровода у рабочего участка. |
Место установки вентилятора, наличие свежей струи и путь отвода воздуха должны соответствовать схеме проветривания шахты. Нагнетательный вентилятор нельзя считать всасывающим только за счёт изменения направления вращения электродвигателя. Общие схемы приведены в руководстве по нагнетательному и всасывающему проветриванию.
Указывайте требуемый расход воздуха на выходе нагнетательного или входе всасывающего трубопровода, а не только подачу вентилятора. При нагнетании утечки уменьшают количество подаваемого воздуха, а при всасывании через неплотности по длине трубопровода возникает дополнительный подсос. Вентилятор подбирают по требуемому расходу у конца трубопровода с учётом сопротивления подключённой системы.
| Параметр | Данные для подбора |
|---|---|
| Требуемый расход воздуха | Расход в м³/с или м³/мин с указанием места, к которому он относится: у вентилятора, на выходе нагнетательного или входе всасывающего трубопровода у рабочего участка. |
| Диаметр и тип труб | Внутренний диаметр, конструкция труб и допустимое рабочее давление или разрежение. При наличии приложите технические данные существующего трубопровода. |
| Длина и трасса трубопровода | Начальная и планируемая максимальная длина, повороты, ответвления и переходы. Желательно приложить эскиз трассы или схему расположения. |
| Герметичность и состояние | Сведения о соединениях, повреждённых участках и имеющиеся данные об утечках или подсосах воздуха. |
| Давление и параметры воздуха | Статическое или полное давление, если оно известно, высота над уровнем моря, температура и другие существенные параметры перемещаемого воздуха. |
| Рабочая точка | Соответствующая пара значений расхода и давления на аэродинамической характеристике вентилятора при заданной частоте вращения и параметрах воздуха, с учётом нагрузки на электродвигатель и потерь в дополнительном оборудовании. |
Учитывайте как текущую, так и планируемую длину трубопровода. При его удлинении сопротивление системы меняется, поэтому для подбора недостаточно знать только мощность электродвигателя или заявленную дальность подачи воздуха. Различайте требования по статическому и полному давлению: максимальная подача и максимальное давление не относятся к одной рабочей точке.
Если требуемое давление неизвестно, направьте в BOFENG схему трубопровода, требуемый расход у его конца и, при наличии, характеристику действующего вентилятора или данные его заводской таблички. Наша техническая команда учтёт сопротивление трубопровода, утечки и подсосы воздуха при предварительном подборе. Укажите положение входа или выхода трубопровода и схему проветривания рабочего участка.

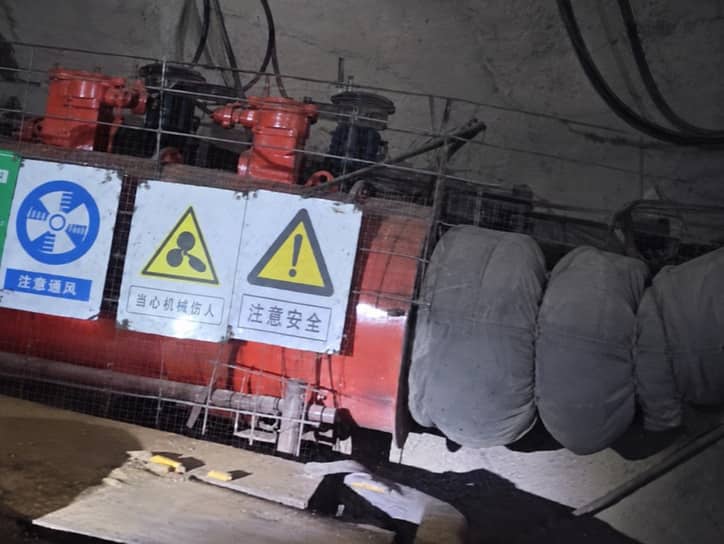

При замене вентилятора или подключении к существующему трубопроводу уточните фактические присоединительные размеры до оформления заказа. Обозначение модели вентилятора само по себе не определяет размер присоединения трубопровода.
| Позиция | Данные по проекту |
|---|---|
| Присоединение трубопровода | Фактический присоединительный диаметр, данные фланца или муфты, фотографии либо чертежи соединения. Укажите необходимые адаптеры или переходы. |
| Монтаж и доступ | Доступное пространство, ограничения при транспортировке, схема опор, требования к подъёму оборудования и доступу для обслуживания. |
| Глушители и переходы | Необходимые элементы на входе или выходе, их размеры и создаваемые ими потери давления в системе. |
| Питание и управление | Напряжение, частота питания, способ пуска и требования к регулированию частоты вращения. Возможность применения преобразователя частоты зависит от электродвигателя и условий эксплуатации. |
| Комплект поставки | Укажите вентиляционные трубы, соединительные элементы, опоры, глушители, аппаратуру управления и техническую документацию, которые необходимо включить в коммерческое предложение. |
Дополнительные принадлежности и аппаратура управления входят в поставку только в объёме, согласованном в коммерческом предложении, и должны соответствовать условиям эксплуатации.
Фактические эксплуатационные данные установленного оборудования на объекте с учётом подключённого вентиляционного трубопровода и условий работы, а не каталожные характеристики.
Сообщите требуемый расход воздуха у конца трубопровода, его диаметр и длину, нагнетательный или всасывающий способ проветривания, напряжение, частоту питания и условия на объекте. BOFENG подберёт модель вентилятора и предоставит её аэродинамическую характеристику, присоединительные данные и коммерческое предложение.
В число выбранных сертификатов входят CE, ISO 9001, ISO 14001 и ISO 45001. Дополнительные документы, включая сертификаты MA/KA на горнодобывающую продукцию, патентные свидетельства, отчёты об инспекциях и технические файлы, могут быть предоставлены по запросу для рассмотрения проекта и оценки поставщика.
