In Bergbau- und Industriebelüftungssystemen haben Axialventilatoren und Radialventilatoren aufgrund ihrer Unterschiede in Luftstromrichtung, Leistungsparametern und strukturellem Design jeweils spezifische Anwendungsvorteile. Dieser Artikel vergleicht systematisch ihre Arbeitsprinzipien, Schlüsselparameter, Auswahlkriterien und typische Anwendungsszenarien, um Ingenieuren zu helfen, die optimale Ventilatorauswahl basierend auf den Projektanforderungen zu treffen.

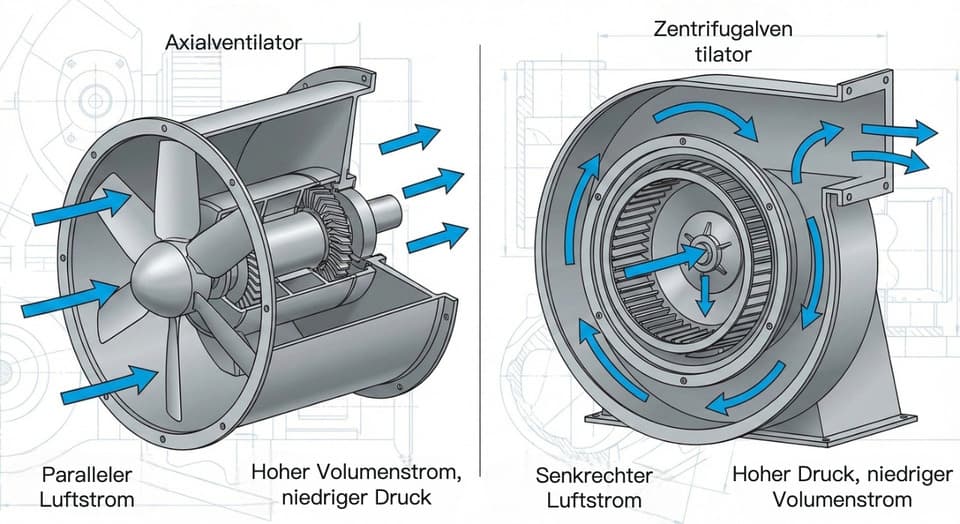

1. Vergleich der Arbeitsprinzipien
Axialventilator
Luft strömt entlang der Ventilatorachse direkt durch, angetrieben von den Schaufeln.
Struktur: Laufrad und Motor sind auf derselben Achse montiert; Einlass und Auslass sind horizontal ausgerichtet.
Merkmale: Hoher Luftdurchsatz, niedrige Druckhöhe, geringer Anlaufwiderstand.
Radialventilator
Luft strömt von der Mitte (Einlass) ein und wird durch die Zentrifugalkraft des rotierenden Laufrads an den Umfang geschleudert. Der Druck baut sich innerhalb des Spiralgehäuses oder Diffusors auf, bevor sie austritt.
Struktur: Laufrad befindet sich im Spiralgehäuse, Einlass ist axial, Auslass ist radial.
Merkmale: Hohe Druckhöhe, moderater Luftdurchsatz, kann leicht Netzwerkresistenz überwinden.
2. Wesentliche Leistungsunterschiede
| Leistungsindex | Axialventilator | Radialventilator |
|---|---|---|
| Luftdurchsatzbereich | 50.000–300.000 m³/h (groß) | 5.000–200.000 m³/h |
| Gesamtdruck | 500–1.200 Pa (Niederdruck) | 1.000–5.000 Pa (mittel-hoch) |
| Wirkungsgrad | 75%–85% | 65%–80% |
| Geräuschpegel | Niedriger (gerader Luftstrom, Schaufelgeräusch konzentriert) | Höher (Luftdrehungen, Spiralgehäuseresonanz) |
| Struktur | Kompakt, geringer Installationsraum | Größer, Platz für Spiralgehäuse & Wartung erforderlich |
| Drehzahlbereich | 600–1.800 U/min | 1.200–3.600 U/min |
3. Auswahlrichtlinien
Systemwiderstand & Kanallänge:
Axialventilatoren werden für Systeme mit geringem Widerstand und langen geraden Kanälen bevorzugt.
Bei höherem Widerstand oder komplexen Kanälen (viele Biegungen/Flansche) haben Radialventilatoren einen Vorteil.Platz & Installation:
Axialventilatoren sind kompakt und können direkt an Schachtausgängen oder kurzen Kanälen montiert werden.
Radialventilatoren benötigen zusätzlichen Platz für Spiralgehäuseinspektionen und Luftauslass.Energieverbrauch & Effizienz:
Axialventilatoren bieten höheren Wirkungsgrad und geringeren Energieverbrauch bei großem Luftstrom und niedrigem Druck.
Radialventilatoren halten einen stabilen Wirkungsgrad über einen breiteren Bereich, ideal für mittelhohen Druck, mittlere/kleine Luftströme.Wartung:
Axialventilatoren haben eine einfache Struktur—Schaufeln oder Motoren lassen sich leicht ersetzen.
Radialventilatoren erfordern das Zerlegen des Gehäuses für die Laufradwartung, was mehr Zeit beansprucht.Geräusch- & Vibrationskontrolle:
Für geräuschempfindliche Bereiche, Leitbleche und Schalldämpfer verwenden.
Radialventilatoren verwenden in der Regel flexible Halterungen und schwingungsdämpfende Basen für einen leiseren Betrieb.
4. Typische Anwendungsszenarien
Axialventilator:
Hauptbelüftung in Schächten, lokale Belüftung unter Tage
Metallurgischer Ofenabzug, Tunnellüftung und Notbelüftung in U-Bahnen
Große Werkstattbelüftung und Luftaustausch
Radialventilator:
Mehrstufige Kanalbelüftung und Gasabsaugung in unterirdischen Kohlebergwerken
Staubabscheidung und Gasübertragung in Chemiewerken
Hochdruck-Staubentfernungs- und Trocknungssysteme in der Zement- und Stahlindustrie
5. Fazit & Empfehlungen
Schnellauswahlprozess:
Benötigten Luftdurchsatz und Netzwerkresistenz bewerten
Installationsraum und Wartungszyklus beurteilen
Energieeffizienz und Gesamtkosten vergleichen, um die beste Lösung zu findenNächste Schritte:
Nach der Erstauswahl CFD-Simulation oder Feldtests zur Validierung der aerodynamischen Leistung verwenden.
Online-Überwachung und VFD-Technologie integrieren, um Effizienz und Zuverlässigkeit weiter zu optimieren.
Mit diesem systematischen Vergleich können Sie den geeignetsten Ventilator für Ihre tatsächlichen Gegebenheiten auswählen, wobei Installationsbedarfe und betriebliche Anforderungen ausbalanciert werden, um ein wirtschaftliches, effizientes und zuverlässiges Belüftungssystem zu gewährleisten.
