Az axiális áramú ventilátorok és a radiális ventilátorok sajátos előnyökkel rendelkeznek a bánya- és ipari szellőztető rendszerekben a légáramlás iránya, a teljesítményparaméterek és a szerkezeti formák különbségei miatt. Ez a cikk a működési elveket, teljesítményparamétereket, kiválasztási szempontokat és tipikus alkalmazási környezeteket szisztematikusan összehasonlítja, hogy segítse a mérnököket a legjobb ventilátortípus gyors kiválasztásában a működési feltételek alapján.

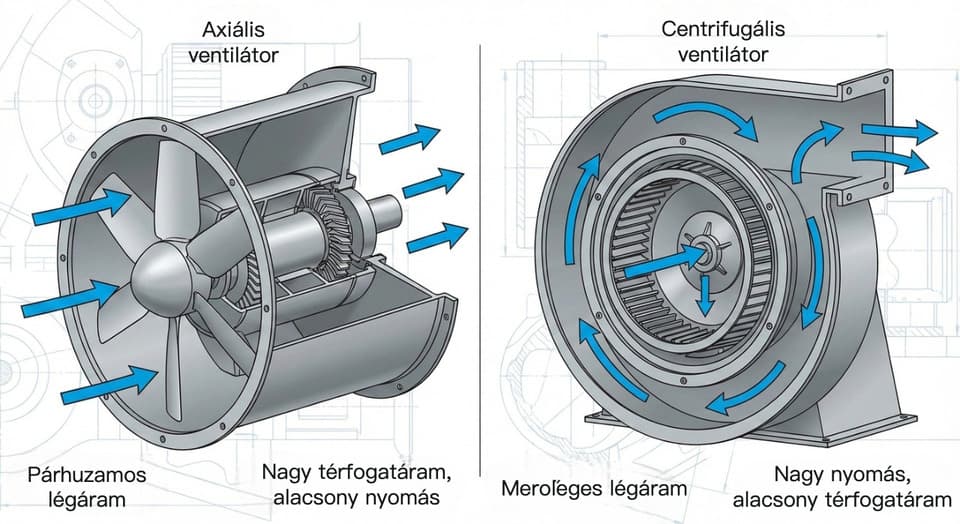

1. Működési elvek összehasonlítása
Axiális áramú ventilátor
A levegő egyenesen áthalad a ventilátor tengelyvonala mentén, a lapátok előretolják a gázt.
Szerkezet: a járókerék és a motor egy tengelyre van szerelve, a be- és kimeneti vég nagyjából egy szinten van.
Jellemzők: nagy térfogatáram, alacsony emelőmagasság (nyomás); kicsi indítási ellenállás.
Radiális ventilátor
A levegő a középpontból (beömlés) érkezik, és a járókerék forgása miatt keletkező centrifugális erő az élre löki, majd a csiga vagy diffúzor után felgyülemlett nyomással távozik.
Szerkezet: a járókerék általában a csigán belül helyezkedik el, a beömlés axiális, a kiömlés radiális.
Jellemzők: magas emelőmagasság, közepes térfogatáram; könnyen leküzdi a csővezeték ellenállását.
2. Teljesítmény paraméterek különbségei
Teljesítménymutatók | Axiális áramú ventilátor | Radiális ventilátor |
Térfogatáram tartomány | 50,000–300,000 m³/h (nagy méret) | 5,000–200,000 m³/h |
Teljes nyomás tartomány | 500–1,200 Pa (alacsony nyomás tartomány) | 1,000–5,000 Pa (közepes-magas nyomás tartomány) |
Hatásfok tartomány | 75%–85% | 65%–80% |
Zajszint | Alacsonyabb (egyenes levegő áramlás, zaj a lapátoknál) | Magasabb (irányváltozás és csiga rezonancia) |
Szerkezeti méret | Könnyű és vékony, kis telepítési helyigény | Nagyobb méret, szükség van csiga telepítési és karbantartási térre |
Fordulatszám tartomány | 600–1,800 rpm | 1,200–3,600 rpm |
3. Kiválasztási szempontok
Rendszer ellenállás és csőhálózat hossza
Ha alacsony a csővezeték ellenállása és a csővezeték hosszú, az axiális áramú ventilátor előnyösebb;
Ha magasabb ellenállást kell leküzdeni vagy bonyolult a csőhálózat könyökökkel, karimákkal, a radiális ventilátor jobban teljesít.
Helyigény és telepítési feltételek
Az axiális áramú ventilátor kompakt, közvetlenül telepíthető a nyílásba vagy a rövid légcsatornába;
A radiális ventilátornál helyet kell biztosítani a csiga karbantartó nyílásához és a levegő kilépési irányának térigényéhez.
Energiafelhasználás és hatásfok
Nagy térfogatáramú, alacsony nyomású alkalmazásoknál az axiális áramú ventilátor hatékonyabb, alacsonyabb az energiafogyasztás;
Közepes-kis térfogatáramú, magas nyomású igények esetén a radiális ventilátor szélesebb körülmények között is fenntartja a stabil hatásfokot.
Karbantarthatóság
Az axiális áramú ventilátor egyszerű felépítésű, a járókerék és a motor összekapcsolt, a lapátok vagy a motor gyorsan cserélhetők;
Radiális ventilátor esetében a csigán belüli járókerék karbantartása a burkolat eltávolítását igényli, a karbantartási idő általában hosszabb.
Zaj- és rezgéskontroll
Zajérzékeny területeken légáramlás-vezető és hangtompító készletek szerelhetők fel;
A radiális ventilátorok gyakran rugalmas alátéttel és rezgéscsillapító alapokkal kaphatók, biztosítva a stabil működést.
4. Tipikus alkalmazási környezetek
Axiális áramú ventilátor
Bányák fő szellőzése, földalatti helyi szellőztetés;
Kohászati kemencék füstgázelvezetése, alagutak és metró szellőzése vészhelyzetekben;
Nagy méretű műhelyek szellőztetése és légcsere.
Radiális ventilátor
Szénbányák földalatti többfokozatú szellőztetés, metán gázkinyerés;
Vegyipari üzemek pormentesítése és gázszállítása;
Cement- és acélipar magas nyomású pormentesítő rendszerei és szárítási technológiái.
5. Összefoglaló és javaslatok
Gyors döntéshozatal folyamata
Értékelje a szükséges légáramlást és az ellenállási görbét;
Határozza meg a telepítési helyet és karbantartási ciklust;
Hasonlítsa össze az energiahatékonyságot és az összköltséget, és válassza ki az optimális megoldást.
Utólagos lépések
Javasolt a kezdeti kiválasztás után a CFD szimuláció vagy helyszíni teszt alkalmazása a légtechnikai teljesítmény megerősítése érdekében;
Bevezethető online monitorozás és frekvenciaváltós sebességszabályozás a működési hatásfok és megbízhatóság további optimalizálására.
Ez a cikk az axiális és radiális ventilátorok részletes elemzését nyújtja, lehetővé téve Ön számára a legmegfelelőbb ventilátor kiválasztását a tényleges működési feltételek, telepítési feltételek és karbantartási követelmények alapján, biztosítva ezzel a szellőzőrendszer gazdaságos, hatékony és megbízható működését.
