Уурхай болон аж үйлдвэрийн агааржуулалтын системд тэнхлэгийн урсгалт сэнс болон төвөөс зугтах сэнс нь агаарын урсгалын чиглэл, үзүүлэлтийн параметр болон бүтэц хэлбэрийн ялгаа зэргээрээ тус тусын давуу талыг бий болгодог. Энэхүү нийтлэл нь ажлын зарчим, үзүүлэлтийн параметр, сонголтын онцлогууд, түгээмэл хэрэглээний жишээг харьцуулан судалж, инженерүүдэд ажлын нөхцөл байдлаас хамааруулан хамгийн тохиромжтой сэнсийг сонгоход туслах болно.

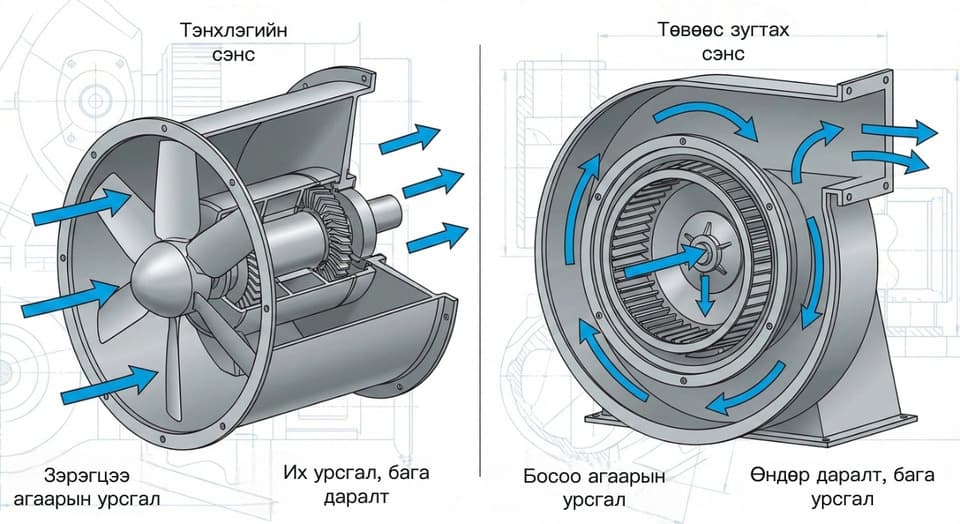

Нэг. Ажлын зарчмын харьцуулалт
Тэнхлэгийн урсгалт сэнс
Агаарын урсгал нь сэнсний тэнхлэгийн дагуу шулуун дамждаг, сэлэм нь агаарыг хөдөлгөөнд оруулдаг.
Бүтэц: Импеллер болон мотор нь нэг тэнхлэгт суурилагдаж, оролтын төгсгөл ба гаралтын төгсгөл ерөнхийдөө нэг түвшинд байдаг.
Онцлог: Урсгалын хэмжээ их, тооллын даралт бага; эхлэх эсэргүүцэл бага.
Төвөөс зугтах сэнс
Агаарын урсгал нь төвөөс (оролт) эхэлж, импеллерийн эргэлтээс үүсэлтэй төвөөс зугтах хүчээр гадаад хүрээ рүү хаягдаж, дараа нь даралтын хуримтлалаар хуримтлагдан гардаг.
Бүтэц: Импеллер нь ихэвчлэн шураг хавтсанд суурилагддаг, оролт тэнхлэгийн чиглэлтэй, гаралт радиаль.
Онцлог: Даралт өндөр, урсгалын хэмжээ дунд зэрэг; сүлжээний эсэргүүцлийг амархан даван туулна.
Хоёр. Үзүүлэлтийн параметрийн ялгаа
Үзүүлэлтийн үзүүлэлт | Тэнхлэгийн урсгалт сэнс | Төвөөс зугтах сэнс |
Урсгалын хүрээ | 50,000–300,000 m³/h (том хэмжээтэй) | 5,000–200,000 m³/h |
Нийт даралтын хүрээ | 500–1,200 Pa (бага даралттай орчин) | 1,000–5,000 Pa (дунд-өндөр даралттай орчин) |
Үр ашгийн интервал | 75%–85% | 65%–80% |
Дуу чимээний түвшин | бага (шулуун урсгал, дуу чимээ нь сэлэм дээр төвлөрсөн) | өндөр (урсгалын эргэлт, хэх авагчийн резонанс) |
Бүтээгдэхүүний хэмжээ | Хөнгөн нарийн, угсрах орон зай бага шаарддаг | Харьцангуй том, угсрах болон засвар үйлчилгээний зай талбай шаарддаг |
Эргэлтийн хурд | 600–1,800 rpm | 1,200–3,600 rpm |
Гурав. Сонголтын онцлох зүйлс
Системийн эсэргүүцлийн урт
Хэрэв хоолойн эсэргүүцэл бага, шулуун хоолой урттай бол тэнхлэгийн урсгалт сэнсийг сонгох хэрэгтэй;
Өндөр эсэргүүцэл, олон муруй, фланцын тусламжтай нарийн сүлжээнүүд нь төвөөс зугтах сэнсийг сонгоход тунгалаг.
Орон зай болон угсрах нөхцөл
Тэнхлэгийн урсгалт сэнс нь компакт хэмжээтэй, шууд нүхэн байранд эсвэл богино хоолойн системд угсарна;
Төвөөс зугтах сэнс нь шураг хавтас засварлах болон гаралтын чиглэлийг хадгалах орон зайг шаарддаг.
Эрчим хүчний хэрэглээ ба үр ашиг
Их урсгалтай бага даралтын хэрэглээний хувьд, тэнхлэгийн урсгалт сэнс илүү үр ашигтай, үйл ажиллагааны цахилгаан хэрэглээ бага;
Дунд бага урсгалтай өндөр даралтын хэрэгцээнд, төвөөс зугтах сэнс олон төрлийн ажлын нөхцөлд тогтвортой үр ашгийг хадгалж чадна.
Техникийн засвар үйлчилгээний хялбар байдал
Тэнхлэгийн урсгалт сэнсийн бүтэц энгийн, импеллер болон мотор нь уялдаж ажилладаг, сэлэм эсвэл моторыг солих ажиллагаа хурдан;
Төвөөс зугтах сэнсний шураг хавтас дахь импеллер засварлахад гадна хавтас салгах шаардлагатай бөгөөд, засвар үйлчилгээний цаг ихэвчлэн удаан үргэлжилнэ.
Дуу чимээ болон дибрийг хураах
Дуу чимээ мэдрэмтгий талбайд, урсгал тогтворжуулагч болон дуу багасгах хэрэгсэл нэмэхийг зөвлөдөг;
Төвөөс зугтах сэнс нь ихэвчлэн уян хатан тулгуур болон дибри хураагч суурилуулснаар тогтвортой ажиллах нөхцөлийг хангана.
Дөрөв. Түгээмэл хэрэглээний жишээ
Тэнхлэгийн урсгалт сэнс
Уурхайны замын үндсэн агааржуулалт, уурхайн доторх хэсгийн орон нутгийн агааржуулалт;
Металлургийн зууханд утаа зайлуулах, туннийлд болон метроны гарцанд яаралтай агааржуулалт;
Томоохон цехийн агааржуулалт болон агаар солилцоо.
Төвөөс зугтах сэнс
Нүүрс уурхайн доор олон хэсэг хоолойн сүлжээнд агааржуулалт хангах, метан хийн хураагуур;
Химийн үйлдвэрийн шүүлтүүр болон хий дамжуулалт;
Цемент, гангийн салбарт өндөр даралтын тоос зайлуулах систем болон хатаах төхөөрөмжүүд.
Тав. Дүгнэлт ба зөвлөмжүүд
Хурдан шийдвэрлэх үйл явц
Шаардлагатай урсгалын хэмжээ болон шугам сүлжээний эсэргүүцлийн муруйг үнэлэх;
Угсрах зай болон засвар үйлчилгээний циклийг тодорхойлох;
Эрчим хүчний үр ашиг болон өртгүүдийг харьцуулан, хамгийн тохиромжтой шийдлүүдийг сонгох.
Дараагийн алхмууд
Анхан шатны сонголтын дараа, хийн урсгалын гүйцэтгэлийг баталгаажуулахын тулд CFD симуляци хийх эсвэл газар дээрх туршилт хийхийг зөвлөдөг;
Онлайн хяналтын систем болон хувьсах хурдтай хөтлүүрийн технологийг нэвтрүүлж, үр ашиг болон найдвартай байдлыг сайжруулах.
Энэ нийтлэлээр тэнхлэгийн урсгалт сэнс болон төвөөс зугтах сэнсний системт судалгааг өгснөөр, та бодит ашиглалт нөхцөл, угсрах нөхцөл болон засвар үйлчилгээний хэрэгцээгээ харгалзан, агааржуулалтын системийг эдийн засгийн, үр ашигтай, найдвартай байлгах сонголт хийх боломжтой болно.
