Dans les systèmes de ventilation minière et industrielle, les ventilateurs axiaux et centrifuges présentent chacun des avantages distincts en raison de leurs différences en matière de direction du flux d'air, de paramètres de performance et de conception structurelle. Cet article compare de manière systématique leurs principes de fonctionnement, paramètres clés, points de sélection et scénarios d'application typiques, afin d'aider les ingénieurs à choisir le ventilateur optimal en fonction des exigences du projet.

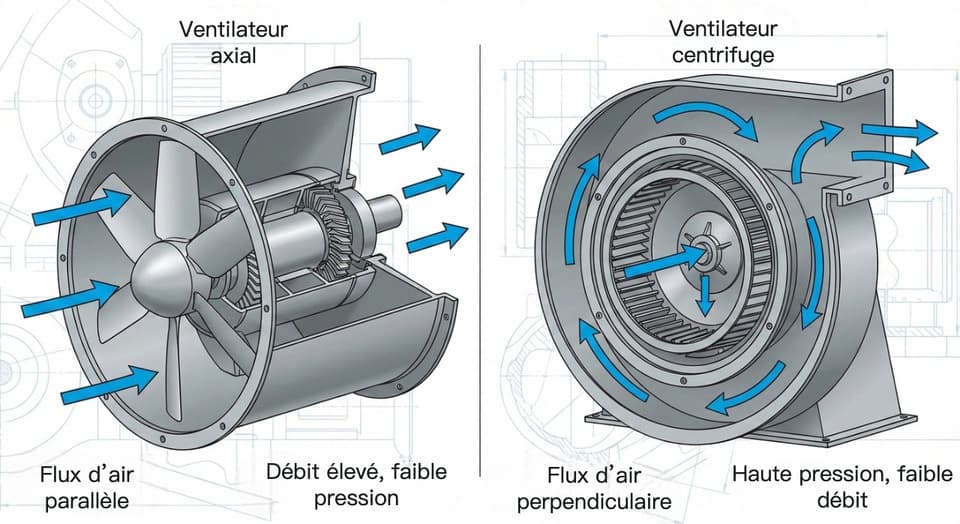

1. Comparaison des principes de fonctionnement
Ventilateur axial
L'air circule directement le long de l'axe du ventilateur, propulsé vers l'avant par les pales.
Structure : La roue et le moteur sont installés sur le même arbre ; l'entrée et la sortie sont alignées horizontalement.
Caractéristiques : Débit d'air élevé, faible pression, faible résistance de démarrage.
Ventilateur centrifuge
L'air entre par le centre (entrée) et est projeté vers la périphérie par la force centrifuge générée par la roue en rotation. La pression augmente dans le volute ou le diffuseur avant la sortie.
Structure : La roue est logée dans un volute, l'entrée est axiale, la sortie est radiale.
Caractéristiques : Haute pression, débit modéré, capable de surmonter facilement la résistance du réseau.
2. Différences de performance clés
| Indice de performance | Ventilateur axial | Ventilateur centrifuge |
|---|---|---|
| Plage de débit | 50 000–300 000 m³/h (grande) | 5 000–200 000 m³/h |
| Pression totale | 500–1 200 Pa (basse pression) | 1 000–5 000 Pa (moy/haute) |
| Rendement | 75 %–85 % | 65 %–80 % |
| Niveau de bruit | Inférieur (flux direct, bruit de pale concentré) | Supérieur (changements d'air, résonance du volute) |
| Structure | Compacte, faible espace d'installation | Plus grand, espace requis pour volute et maintenance |
| Plage de vitesse | 600–1 800 tr/min | 1 200–3 600 tr/min |
3. Directives de sélection
Résistance du système et longueur du conduit :
Les ventilateurs axiaux sont préférés pour les systèmes à faible résistance et conduits droits longs.
Pour une résistance plus élevée ou des conduits complexes (nombreux coudes/brides), les ventilateurs centrifuges ont un avantage.Espace et installation :
Les ventilateurs axiaux sont compacts et peuvent être montés directement à l'ouverture des arbres ou dans des conduits courts.
Les ventilateurs centrifuges nécessitent un espace supplémentaire pour l'inspection du volute et l'évacuation.Consommation d'énergie et rendement :
Les ventilateurs axiaux offrent un rendement plus élevé et une consommation d'énergie plus faible pour un grand débit d'air, scénarios basse pression.
Les ventilateurs centrifuges maintiennent un rendement stable sur une plage plus large, idéaux pour des pressions moyennes/hautes, débits moyens/petits.Maintenance :
Les ventilateurs axiaux ont une structure simple—facile à remplacer les pales ou les moteurs.
Les ventilateurs centrifuges nécessitent le démontage du boîtier pour l'entretien de la roue, ce qui prend plus de temps.Contrôle du bruit et des vibrations :
Pour les zones sensibles au bruit, installer des aubes guidées et des silencieux.
Les ventilateurs centrifuges utilisent généralement des montages flexibles et des bases amortissant les vibrations pour un fonctionnement plus fluide.
4. Scénarios d'application typiques
Ventilateur axial :
Ventilation principale dans les puits de mine, ventilation locale souterraine
Exhaustion des fours métallurgiques, ventilation d'urgence dans les tunnels et métros
Ventilation et échange d'air dans les grands ateliers
Ventilateur centrifuge :
Ventilation en conduits multi-étagés et extraction de gaz dans les mines de charbon souterraines
Collecte des poussières et transfert de gaz dans les usines chimiques
Systèmes d'élimination de poussières haute pression et séchage dans les industries du ciment et de l'acier
5. Conclusion et recommandations
Flux de sélection rapide :
Évaluer le débit d'air requis et la résistance du réseau
Évaluer l'espace d'installation et le cycle d'entretien
Comparer le rendement énergétique et les coûts globaux pour la meilleure solutionÉtapes suivantes :
Après la sélection initiale, utiliser la simulation CFD ou des essais sur le terrain pour valider la performance aérodynamique.
Intégrer le suivi en ligne et la technologie VFD pour optimiser davantage le rendement et la fiabilité.
Avec cette comparaison systématique, vous pouvez sélectionner le ventilateur le plus adapté à vos conditions réelles, en équilibrant les besoins d'installation et les exigences opérationnelles pour garantir un système de ventilation économique, efficace et fiable.
