O que é um ventilador de ventilação de mina? Conceitos básicos sobre ventilação mineira

O que é um ventilador de mina?

Um ventilador de ventilação de mina (também chamado ventilador de ventilação mineira) é um ventilador industrial de grande porte utilizado para movimentar ar fresco através de uma mina subterrânea ou de um túnel. A sua função principal é garantir caudal suficiente de ar limpo, diluir e remover poeiras e gases nocivos, controlar temperatura e humidade e manter um ambiente de trabalho seguro.

Sem ventilação devidamente dimensionada e controlada, as minas subterrâneas podem acumular rapidamente metano, fumos de motores a gasóleo, gases de detonação e poeiras respiráveis, criando riscos elevados de explosões, intoxicações e doenças profissionais a longo prazo.

Porque é que os ventiladores de ventilação são essenciais na exploração mineira

As minas subterrâneas modernas dependem de um sistema completo de ventilação que inclui:

• Vias principais de entrada e vias de retorno de ar

• Poços e ligações verticais (chaminés e ligações entre níveis)

• Vedações e isolamentos (stoppings), portas, reguladores e condutas

• Um ou mais ventiladores para impulsionar o escoamento de ar na rede

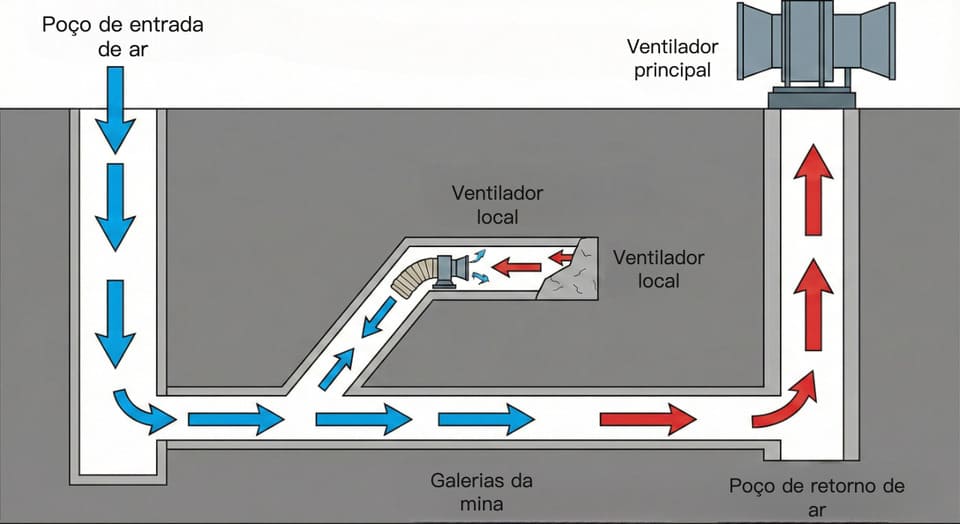

Figura — Sistema simplificado de ventilação subterrânea, com poço de entrada, estação de ventiladores principais à superfície, ventiladores locais nas frentes e retorno do ar por via dedicada.

Os ventiladores são o equipamento de impulsão deste sistema. Eles:

• Introduzem ar fresco a partir da superfície e promovem a circulação até às frentes

• Diluem metano, CO, CO₂, NOx, SO₂ e outros gases até níveis permitidos

• Ajudam a controlar poeiras na frente de trabalho e em pontos de carregamento e transferência

• Removem calor e humidade gerados pela rocha, pelos equipamentos e pela exploração em profundidade

• Contribuem para manter velocidades de ar adequadas, reduzindo zonas de estagnação

Por isso, um sistema de ventilação bem concebido é um dos pilares da segurança mineira.

Principais tipos de ventiladores de mina

Na engenharia de ventilação de minas, os ventiladores são normalmente agrupados pela função e localização.

1. Ventiladores principais

Os ventiladores principais de mina são ventiladores de grande capacidade instalados à superfície, geralmente junto ao poço principal, à entrada (portal) ou a uma galeria principal de retorno. Fornecem a maior parte da pressão e do caudal necessários para a ventilação global da mina.

Características típicas:

• Instalação em estação/casa de ventiladores com entradas e descargas otimizadas

• Configuração frequente “em serviço + reserva” para garantir disponibilidade

• Silenciadores, difusores e cones de entrada para melhorar eficiência e reduzir ruído

• Motores de elevada potência, frequentemente com variadores de frequência (VFD/VSD)

2. Ventiladores de reforço (booster)

Figura — Ventilador de reforço subterrâneo instalado numa galeria para aumentar a pressão e alimentar distritos remotos.

Os ventiladores de reforço são ventiladores de grande porte instalados no subsolo, em série com o(s) ventilador(es) principal(is). São usados em minas profundas ou com elevada resistência aerodinâmica para aumentar a pressão numa parte da rede e levar ar a zonas remotas.

Como alteram a distribuição de pressões na rede, o seu projeto, localização e controlo devem ser validados para evitar inversões de fluxo, recirculação indesejada e acumulação de contaminantes.

3. Ventiladores auxiliares e ventilação local

Figura — Ventilador auxiliar com conduta flexível a fornecer ar fresco diretamente para uma frente de desenvolvimento.

Os ventiladores auxiliares (ventilação local) são ventiladores menores usados para ventilar frentes de desenvolvimento, frentes de produção e frentes cegas que não estão diretamente no escoamento principal.

Normalmente:

• São instalados perto da entrada da frente ou em galerias de acesso

• Operam com condutas de ventilação (rígidas ou flexíveis)

• Fornecem ar fresco à frente e diluem poeiras e fumos de perfuração, detonação, carregamento e transporte

Em minas de carvão, é comum o uso de ventiladores locais antideflagrantes com condutas de grande extensão para ventilação de frentes.

Ventiladores axiais vs. centrífugos em minas

Do ponto de vista aerodinâmico, a maioria dos ventiladores de mina enquadra-se em duas famílias.

Ventiladores de fluxo axial

• O ar entra e sai paralelo ao eixo do ventilador

• Grande caudal com pressão baixa a média

• Conceção compacta, frequentemente com carcaça cilíndrica e opções de passo variável

• Muito comuns como ventiladores principais, de reforço e auxiliares

Os ventiladores axiais são adequados para:

• Redes longas com resistência moderada

• Operação com controlo fino de caudal e pressão com variador de frequência (VFD/VSD) e instrumentação

• Configurações com necessidade de reversibilidade (em projetos específicos) para gestão de fumo em emergência

Ventiladores centrífugos

• O ar entra perto do centro do rotor e sai radialmente, mudando de direção dentro da carcaça

• Menor caudal, mas maior capacidade de pressão estática

• Usados quando a rede tem resistência elevada ou quando é necessária construção reforçada

Os ventiladores centrífugos podem ser indicados para:

• Minas profundas com requisitos de pressão elevados

• Poços e galerias com perdas de carga significativas

• Aplicações onde robustez e tolerância a condições severas são prioritárias

Na prática, a escolha entre axial e centrífugo depende de:

• Caudal requerido (m³/s ou m³/h; CFM como referência quando aplicável)

• Pressão total e/ou pressão estática necessária (Pa ou kPa)

• Curva de resistência do sistema (incluindo o termo de Atkinson)

• Limites de ruído, metas de eficiência e restrições de espaço/obra civil

Parâmetros técnicos-chave de um ventilador de mina

Ao projetar ou selecionar um ventilador de mina, os engenheiros focam-se em parâmetros essenciais:

• Caudal (Q): volume de ar fornecido, preferencialmente em m³/s (ou m³/h; CFM quando aplicável).

• Pressão total (Pt) e pressão estática (Ps): incremento de pressão para vencer a resistência de poços, galerias, condutas, reguladores e fugas, geralmente em Pa ou kPa (conforme convenções de ensaio e projeto).

• Eficiência (η): relação entre potência do ar e potência no eixo; maior eficiência reduz o custo energético ao longo da vida útil.

Figura — Curvas típicas de desempenho de um ventilador, com pressão em função do caudal e zonas de maior eficiência.

• Curva do ventilador: relação caudal-pressão para uma rotação; a interseção com a curva de resistência da rede define o ponto de funcionamento.

• Potência e rotação: potência do motor (kW) e velocidade (rpm) devem atender ao ponto de funcionamento e ao método de arranque e controlo (arranque suave, variador de frequência (VFD/VSD)).

• Ruído e vibração: controlados com silenciadores, juntas flexíveis, alinhamento, balanceamento e bases adequadas.

Segurança e proteção contra explosões

Como os ventiladores influenciam diretamente a atmosfera subterrânea, estão sujeitos a requisitos rigorosos de segurança.

Aspetos principais:

• Proteção contra explosão: em minas com atmosferas potencialmente explosivas, podem ser exigidas versões antideflagrantes e motores com classificação Ex, para reduzir fontes de ignição.

• Fiabilidade e redundância: arranjos “em serviço + reserva”, comutação e alimentação de emergência ajudam a manter o caudal em falhas.

• Monitorização e controlo: monitorização de vibração, temperatura, rotação, corrente, diferencial de pressão, caudal e gases, com integração em sistemas de controlo/SCADA.

• Procedimentos operacionais: arranque/paragem e alterações de regime podem mudar a distribuição de ar; devem ser controlados por procedimentos e avaliação de risco.

Aplicações típicas dos ventiladores de mina

Os ventiladores mineiros são usados em praticamente todos os tipos de exploração subterrânea:

• Minas de carvão – ventiladores principais e de reforço para ventilação global; ventilação local (incluindo versões Ex quando aplicável) para frentes.

• Minas metálicas e não metálicas – ventiladores principais para poços e rampas, além de ventilação local para acessos e zonas de produção.

• Túneis e obras subterrâneas– ventiladores e condutas para frentes de escavação e controlo de fumos.

• Controlo de poeiras e fumos – combinação de ventilação, supressão por água e recolha de poeiras para reduzir exposição.

Uma seleção e posicionamento corretos podem reduzir consumo de energia e melhorar a estabilidade da rede de ventilação, mantendo a qualidade do ar no subsolo.

Como escolher um ventilador de mina

Um processo profissional de seleção normalmente inclui:

1. Definir a necessidade de ventilação

• Caudal por distrito e caudal total

• Critérios regulamentares e requisitos operacionais (número de pessoas, equipamentos a gasóleo (diesel), número de frentes)

2. Modelar a rede de ventilação

• Geometrias, secções, resistências e perdas de carga

• Vedações, reguladores, portas e trajetos críticos

3. Selecionar tipo e configuração

• Axial vs. centrífugo

• Paralelo/série, serviço+reserva, necessidade de reforço (booster)

4. Validar curvas e ponto de funcionamento

• Operar em zona estável e eficiente

• Garantir margem para expansão futura

5. Verificar conformidade e requisitos de segurança

• Requisitos Ex (quando aplicável)

• Requisitos locais de ventilação e segurança mineira

6. Planear controlo e instrumentação

• Variador de frequência (VFD/VSD) para ajuste e poupança energética

• Monitorização contínua e integração com controlo da mina
