Заміна ВМЭ-5, ВМЭ-6, ВМЭ-8, ВМЭ-10, ВМЭ-12 — ціна

BOFENG пропонує рішення для заміни вентиляторів ВМЭ-5, ВМЭ-6, ВМЭ-8, ВМЭ-10 і ВМЭ-12 для шахт, рудників, тунелів та інших підземних об’єктів. Добір виконується за витратою повітря, повним тиском, потужністю, параметрами повітропроводу, електроживленням і фактичними умовами експлуатації.

Для типових запитів щодо серії ВМЭ уже підготовлено робочі діапазони параметрів, які можна використовувати для попереднього технічного порівняння. На цій сторінці наведено вихідні параметри старих вентиляторів ВМЭ та підібрані робочі параметри рішення BOFENG.

Код виконання, габаритні креслення, установчі розміри, комплект технічних матеріалів і комерційна пропозиція готуються після уточнення умов об’єкта. Такий підхід допомагає відділу закупівель, інженерам і проєктній організації погодити заміну не лише за назвою моделі, а й за фактичною робочою точкою.

Для інших задач місцевого провітрювання можна перейти в розділ допоміжні шахтні вентилятори.

Вихідні параметри вентиляторів ВМЭ

Перед вибором аналога важливо зафіксувати паспортні параметри старого вентилятора: витрату повітря, повний тиск, потужність приводу, частоту обертання та масу. Ці дані допомагають визначити, який рівень продуктивності має забезпечити новий вентилятор у системі місцевого провітрювання.

Підібрані параметри рішення BOFENG

Нижче наведено робочі параметри рішень BOFENG, які можна використовувати для попереднього порівняння з ВМЭ-5, ВМЭ-6, ВМЭ-8, ВМЭ-10 і ВМЭ-12. Таблиця показує діапазон витрати повітря, діапазон повного тиску, потужність двигуна та частоту обертання. Точний код виконання й установчі креслення вказуються в технічному листі після перевірки умов об’єкта.

Примітка: наведені параметри призначені для попереднього порівняння та підготовки запиту. Для остаточного погодження додатково перевіряються фактична робоча точка, опір повітропроводу, монтажні розміри, електроживлення, вимоги до вибухозахисту та комплектація.

На що звертають увагу під час порівняння робочої точки?

Під час порівняння ВМЭ з новим рішенням важливо дивитися не лише на номінальну витрату повітря та потужність двигуна. У реальній вентиляційній мережі робоча точка залежить від опору повітропроводу, довжини лінії, діаметра рукава, кількості поворотів, витоків повітря та умов монтажу.

Для попереднього порівняння використовуються вихідні параметри старого вентилятора та робочий діапазон нового рішення. Для остаточного погодження інженери перевіряють, чи знаходиться потрібний режим у стабільній робочій зоні, чи достатній запас тиску для конкретної лінії та чи підходить вибрана конфігурація за електроживленням, монтажем і вимогами безпеки.

Конструкція та принцип роботи рішень FB/FBD

Щоб інженерам і відділам закупівель було простіше порівняти заміну ВМЭ з новим рішенням, нижче показано типові конструктивні схеми вентиляторів FB і FBD. Ці схеми допомагають зрозуміти напрямок руху повітря, розташування електродвигуна, робоче колесо, вхідний колектор і дифузор.

Схеми наведені для загального розуміння конструкції. Габаритні матеріали, установчі розміри та комплект креслень готуються в межах технічного погодження під конкретний об’єкт, повітропровід і вимоги до монтажу.

Одноступенева конструкція FB

Вентилятор FB — це вибухозахищений осьовий вентилятор місцевого провітрювання. Повітря надходить через вхідний колектор, проходить через основний блок з електродвигуном і робочим колесом, після чого спрямовується в дифузор і далі в повітропровід.

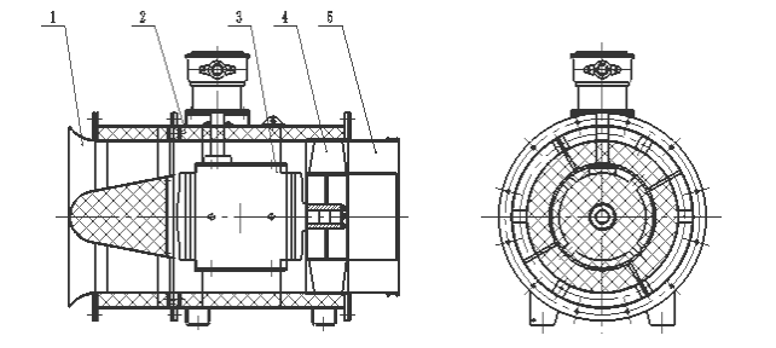

Рис. 1. Конструктивна схема FB: 1 — вхідний колектор; 2 — основний блок; 3 — електродвигун; 4 — робоче колесо; 5 — дифузор.

Така схема може застосовуватися для задач, де потрібне компактне осьове рішення для нагнітального місцевого провітрювання. Під час добору враховуються витрата повітря, повний тиск, діаметр повітропроводу, довжина лінії, напруга живлення та вимоги до вибухозахисту.

Двоступенева конструкція FBD

Вентилятор FBD має двоступеневу осьову конструкцію. У такій схемі використовуються робочі колеса першого та другого ступеня, тому це рішення може розглядатися для ділянок, де потрібні вищий тиск, довгий повітропровід або підвищений опір вентиляційної мережі.

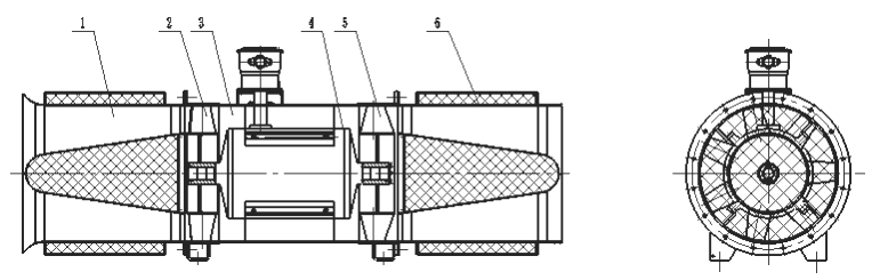

Рис. 2. Конструктивна схема FBD: 1 — вхідний колектор; 2 — робоче колесо I ступеня; 3 — основний блок; 4 — електродвигун; 5 — робоче колесо II ступеня; 6 — дифузор.

Для проєктів, де потрібно порівняти старий ВМЭ з новим рішенням за витратою повітря, тиском і потужністю, BOFENG може підготувати технічний лист, специфікацію та комерційну пропозицію після уточнення вихідних даних об’єкта.

Для загального ознайомлення із серіями можна перейти на сторінки вентилятора серії FB і вентилятора серії FBD.

Що отримує клієнт під час технічного погодження?

Після отримання вихідних даних BOFENG може підготувати комплект матеріалів для інженерного та закупівельного погодження. До такого комплекту можуть входити:

• порівняння старого ВМЭ і нового рішення за витратою повітря, тиском і потужністю;

• робочий діапазон вентилятора для вибраної задачі;

• уточнена специфікація під умови об’єкта;

• дані щодо електродвигуна, напруги та виконання;

• габаритні й установчі матеріали для погодження;

• рекомендації щодо повітропроводу, перехідників, шумоглушника та монтажу;

• комерційна пропозиція для закупівлі;

• розрахунок вартості з урахуванням комплектації та умов постачання;

• строк виробництва й умови постачання.

Такий формат зручний для шахт, рудників, тунельних проєктів, дилерів, проєктних організацій і відділів закупівель. Клієнт отримує не загальну інформацію, а рішення, підготовлене під конкретні умови експлуатації.

Як виконується добір заміни ВМЭ?

Добір починається з вихідної моделі ВМЭ та її паспортних параметрів. Далі перевіряються умови об’єкта: довжина й діаметр повітропроводу, потрібна витрата повітря, тиск, схема вентиляції, електроживлення, вимоги безпеки та доступне місце для встановлення.

Для задач місцевого нагнітального провітрювання можуть розглядатися рішення на базі серії FB. Для ділянок, де потрібні вищий тиск або двоступенева конфігурація, може розглядатися серія FBD.

Остаточна конфігурація визначається після перевірки вихідних даних. Це дає змогу погодити не лише аеродинамічні параметри, а й монтаж, електроживлення, вибухозахист, комплектацію та комерційну частину проєкту.

Параметри заміни за моделями

Заміна ВМЭ-5

ВМЭ-5 має вихідні параметри: витрата повітря 3,65 м³/с, повний тиск 2000 Па, потужність 15 кВт і частота обертання 3000 об/хв. Для попередньої заміни може розглядатися рішення BOFENG із витратою 3,3–4,6 м³/с, повним тиском 490–2000 Па, потужністю 15 кВт і частотою обертання 2900 об/хв.

Перед погодженням важливо перевірити фактичну довжину повітропроводу, діаметр лінії, потребу в шумоглушнику, монтажний простір і вимоги до вибухозахисту.

Заміна ВМЭ-6

ВМЭ-6 часто застосовується в шахтах і підземних виробках. Його вихідні параметри: витрата повітря 7,2 м³/с, повний тиск 2500 Па, потужність 25 кВт і частота обертання 3000 об/хв. Для попередньої заміни може розглядатися рішення BOFENG із витратою 375–470 м³/хв, тобто приблизно 6,25–7,83 м³/с, повним тиском 1000–3000 Па, потужністю 30 кВт і частотою обертання 2900 об/хв.

Під час заміни ВМЭ-6 особливо важливо уточнити опір повітропроводу. Якщо лінія довга, має повороти або витоки, робоча точка повинна перевірятися окремо.

Заміна ВМЭ-8

ВМЭ-8 має вихідні параметри: витрата повітря 10 м³/с, повний тиск 3200 Па, потужність 50 / 45 кВт і частота обертання 3000 об/хв. Для попередньої заміни може розглядатися рішення BOFENG із витратою 6,7–11 м³/с, повним тиском 1000–3000 Па, потужністю 45 кВт і частотою обертання 2900 об/хв.

Ця заміна потребує уважної перевірки за тиском, тому що фактична витрата повітря в довгому повітропроводі може відрізнятися від номінального значення. Для закупівельного погодження бажано вказати довжину повітропроводу, діаметр і кількість поворотів.

Заміна ВМЭ-10

ВМЭ-10 має вихідні параметри: витрата повітря 13 м³/с, повний тиск 1500 Па, потужність 37 кВт і частота обертання 1500 об/хв. Для попередньої заміни може розглядатися рішення BOFENG із витратою 7,6–13,2 м³/с, повним тиском 940–1520 Па, потужністю 37 кВт і частотою обертання 1490 об/хв.

Під час заміни ВМЭ-10 важливо перевірити не тільки витрату й тиск, а й електроживлення, монтажний простір, спосіб під’єднання повітропроводу та вимоги до шуму.

Заміна ВМЭ-12

ВМЭ-12 застосовується там, де потрібна велика витрата повітря. Його вихідні параметри: витрата повітря 21 м³/с, повний тиск 2600 Па, потужність 110 кВт і частота обертання 1500 об/хв. Для попередньої заміни може розглядатися двоступеневе рішення BOFENG із витратою 11,5–20,65 м³/с, тиском до 2600 Па, потужністю 2×55 кВт і частотою обертання 1490 об/хв.

Для ВМЭ-12 бажано виконувати розширену перевірку: аеродинамічна робоча точка, пуск двигуна, довжина повітропроводу, діаметр лінії, електроживлення, монтаж і вимоги безпеки.

Для проєктів, де потрібно суворо підтвердити витрату на рівні вихідного ВМЭ-12, робоча точка й запас продуктивності перевіряються окремо за фактичним опором мережі та умовами повітропроводу.

Які дані потрібні для підготовки пропозиції?

Щоб швидше підготувати технічну та комерційну пропозицію, надішліть такі дані:

1. модель старого вентилятора: ВМЭ-5, ВМЭ-6, ВМЭ-8, ВМЭ-10 або ВМЭ-12;

2. фото шильдика або паспорт вентилятора, якщо є;

3. потрібна витрата повітря;

4. потрібний повний або статичний тиск;

5. діаметр повітропроводу;

6. довжина повітропроводу;

7. кількість поворотів і з’єднань;

8. тип об’єкта: вугільна шахта, рудник, тунель або інша підземна виробка;

9. режим роботи: нагнітання або витяжка;

10. вимоги до вибухозахисту;

11. напруга живлення;

12. кількість вентиляторів;

13. країна постачання та найближчий порт або місто.

Якщо частина даних поки невідома, можна почати з моделі ВМЭ і короткого опису об’єкта. Інженери BOFENG уточнять відсутні параметри та підготують варіант для подальшого погодження.

Де застосовуються рішення для заміни ВМЭ?

Такі рішення можуть застосовуватися у вугільних шахтах, рудниках, тунелях, підземних будівельних проєктах і на підприємствах, де потрібна модернізація системи місцевого провітрювання.

Для вугільних об’єктів можна переглянути розділ рішення для вугільних шахт. Для рудників і гірничодобувних підприємств корисний розділ рішення для металевих і неметалевих рудників. Для прохідницьких і підземних будівельних проєктів можна перейти в розділ тунелі та підземні споруди.

Поширені запитання

Чи можна підібрати заміну ВМЭ-6 за вказаними параметрами?

Так. Для ВМЭ-6 можна виконати попереднє порівняння за витратою повітря, тиском, потужністю та частотою обертання. Для остаточного погодження додатково перевіряються повітропровід, робоча точка й умови експлуатації.

Чи можна отримати габаритні креслення?

Так. Габаритні та установчі матеріали готуються разом із технічним листом після уточнення об’єкта, комплектації та вимог до монтажу.

Коли можна отримати ціну на заміну ВМЭ?

Ціна розраховується після уточнення моделі ВМЭ, потрібної кількості, напруги живлення, комплектації, умов постачання та вимог до технічного погодження.

Чи можна отримати комерційну пропозицію?

Так. Комерційна пропозиція готується після уточнення моделі ВМЭ, потрібної кількості, комплектації, напруги живлення та країни постачання.

Чому потрібно уточнювати умови об’єкта?

Однакова модель ВМЭ може працювати в різних вентиляційних мережах. Довжина повітропроводу, опір, витоки, повороти, режим роботи та вимоги безпеки впливають на фактичну продуктивність нового вентилятора.

Які моделі ВМЭ можна замінити?

BOFENG підбирає рішення для ВМЭ-5, ВМЭ-6, ВМЭ-8, ВМЭ-10 і ВМЭ-12. Також можна надіслати запит щодо інших моделей шахтних вентиляторів місцевого провітрювання.
