Dalam sistem ventilasi pertambangan dan industri, kipas aksial dan kipas sentrifugal masing-masing memiliki keunggulan aplikasi yang berbeda karena perbedaan dalam arah aliran udara, parameter kinerja, dan desain struktural. Artikel ini membandingkan secara sistematis prinsip kerja, parameter kunci, poin seleksi, dan skenario aplikasi tipikal mereka, untuk membantu insinyur membuat pilihan kipas yang optimal berdasarkan persyaratan proyek.
1. Perbandingan Prinsip Kerja
Kipas Aksial
Udara mengalir langsung sepanjang poros kipas, didorong maju oleh bilah.
Struktur: Impeler dan motor terpasang pada poros yang sama; masuk dan keluarnya sejajar secara horizontal.
Fitur: Aliran udara tinggi, head (tekanan) rendah, resistensi awal rendah.
Kipas Sentrifugal
Udara masuk dari pusat (inlet), dan dilempar ke tepi oleh gaya sentrifugal yang dihasilkan oleh impeler yang berputar. Tekanan dibangun di dalam volute atau diffuser sebelum dikeluarkan.
Struktur: Impeler terdapat di dalam volute, masukannya aksial, keluarannya radial.
Fitur: Head (tekanan) tinggi, aliran udara sedang, dapat dengan mudah mengatasi resistensi jaringan.

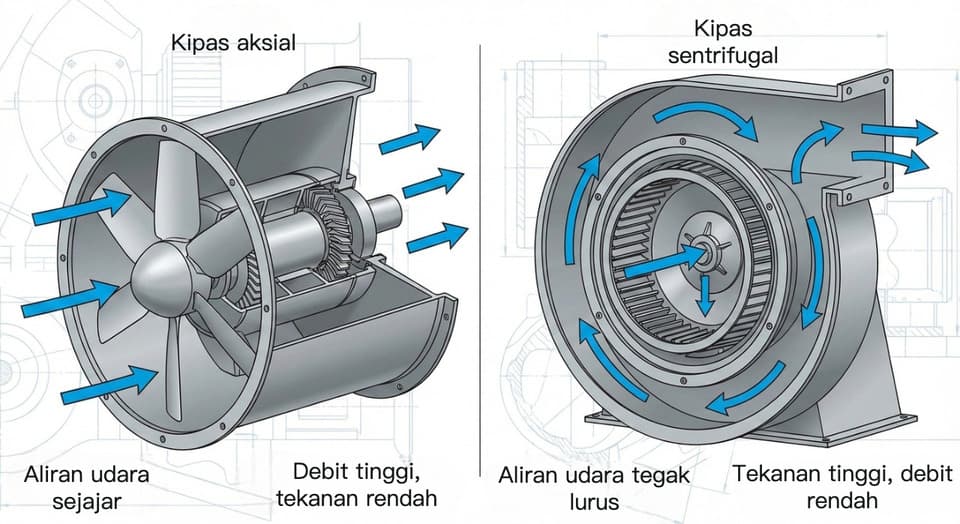

Gambar: Kipas aksial dengan aliran aksial/sejajar—umumnya debit volumetrik tinggi pada kenaikan tekanan rendah. Kipas sentrifugal (radial) dengan hembusan radial/menyilang—umumnya kenaikan tekanan lebih tinggi pada debit volumetrik lebih rendah; cocok untuk rugi tekanan yang lebih besar pada jaringan ducting.
2. Perbedaan Kinerja Utama
| Indeks Kinerja | Kipas Aksial | Kipas Sentrifugal |
|---|---|---|
| Rentang Aliran | 50.000–300.000 m³/h (besar) | 5.000–200.000 m³/h |
| Total Tekanan | 500–1.200 Pa (tekanan rendah) | 1.000–5.000 Pa (sedang-tinggi) |
| Efisiensi | 75%–85% | 65%–80% |
| Tingkat Kebisingan | Lebih rendah (aliran lurus, kebisingan bilah terkonsentrasi) | Lebih tinggi (belokan udara, resonansi volute) |
| Struktur | Ringkas, ruang pemasangan kecil | Lebih besar, dibutuhkan ruang untuk volute & perawatan |
| Rentang Kecepatan | 600–1.800 rpm | 1.200–3.600 rpm |
3. Panduan Pemilihan
Resistensi Sistem & Panjang Duct:
Kipas aksial lebih disukai untuk sistem dengan resistansi rendah dan duct lurus panjang.
Untuk resistensi lebih tinggi atau duct kompleks (banyak belokan/flensa), kipas sentrifugal memiliki keunggulan.Ruang & Instalasi:
Kipas aksial ringkas dan dapat langsung dipasang di mulut poros atau duct pendek.
Kipas sentrifugal membutuhkan ruang ekstra untuk pemeriksaan volute dan keluaran.Konsumsi Energi & Efisiensi:
Kipas aksial menawarkan efisiensi lebih tinggi dan penggunaan energi lebih rendah untuk aliran udara besar, tekanan rendah.
Kipas sentrifugal menjaga efisiensi stabil dalam rentang yang lebih luas, ideal untuk tekanan menengah/tinggi, aliran udara sedang/kecil.Perawatan:
Kipas aksial memiliki struktur sederhana—mudah mengganti bilah atau motor.
Kipas sentrifugal memerlukan pembongkaran rumah untuk perawatan impeler, memakan waktu lebih lama.Kontrol Kebisingan & Getaran:
Untuk area sensitif kebisingan, pasang vanes pemandu dan peredam suara.
Kipas sentrifugal biasanya menggunakan mount fleksibel dan basis peredam getaran untuk operasi lebih halus.
4. Skenario Aplikasi Tipikal
Kipas Aksial:
Ventilasi utama di poros tambang, ventilasi lokal di bawah tanah
Pembuangan asap tungku metalurgi, ventilasi darurat terowongan dan subway
Ventilasi bengkel besar dan pertukaran udara
Kipas Sentrifugal:
Ventilasi multi-tahap duktus dan ekstraksi gas di tambang batubara bawah tanah
Pengumpulan debu dan transfer gas di pabrik kimia
Sistem penghilangan debu bertekanan tinggi dan pengeringan di industri semen dan baja
5. Kesimpulan & Rekomendasi
Alur Seleksi Cepat:
Evaluasi aliran udara yang dibutuhkan dan resistensi jaringan
Nilai ruang pemasangan dan siklus perawatan
Bandingkan efisiensi energi dan biaya keseluruhan untuk solusi terbaikLangkah Berikutnya:
Setelah pemilihan awal, gunakan simulasi CFD atau pengujian lapangan untuk memvalidasi kinerja aerodinamis.
Integrasikan pemantauan online dan teknologi VFD untuk meningkatkan efisiensi dan keandalan lebih lanjut.
Dengan perbandingan sistematis ini, Anda dapat memilih kipas yang paling sesuai dengan kondisi nyata Anda, menyeimbangkan kebutuhan pemasangan dan persyaratan operasional untuk memastikan sistem ventilasi yang ekonomis, efisien, dan andal.
