지하 광산 통기: 시스템, 과제 및 해결 방안

지하 광산 통기란 무엇인가요?

지하 광산 통기, 즉 갱내통기는 갱도와 작업장에 공기를 계획적으로 흐르게 하여 적절한 공기질, 온도 및 작업환경을 유지하는 것입니다. 신선한 입기는 작업자가 있는 구역과 작업 중인 막장으로 유도합니다. 오염물질이나 과도한 열·수분을 포함한 공기는 정해진 배기 경로를 거쳐 갱외로 배출합니다.

통기 시스템은 일반적으로 다음 요소로 구성됩니다.

• 지표 개구부, 수갱, 갱구, 사갱·램프웨이, 통기승 및 갱내 통기 경로

• 입기계통과 배기계통

• 채굴 구역과 굴진 구역에 풍량을 배분하는 분기부

• 통기 차단벽, 풍문, 풍량 조절장치, 밀폐시설, 기류를 분리하는 입체교차 통기로 및 기타 통기시설

• 맹갱도와 국부 작업 구역의 통기에 사용하는 풍관

• 주요 통기 설비, 허용되는 경우의 증압용 보조선풍기 및 국부 통기 설비

• 풍량, 압력, 가스, 온도, 습도 및 설비 상태의 계측·감시 장치

이 요소들은 하나의 시스템으로 평가해야 합니다. 지표에서 측정한 풍량만으로는 먼 막장에 도달하는 풍량을 알 수 없습니다. 분기저항, 누풍, 통기시설의 설정과 풍관 상태가 실제 공급량을 결정합니다. 한국의 「광산안전법」 제7조의2는 광산안전기술기준에 통기와 갱내가스에 관한 사항을 포함하도록 규정합니다. 실제 계획과 운전에서는 적용 법령, 기술기준 및 해당 광산의 안전규정을 함께 확인해야 합니다.^[1][2]

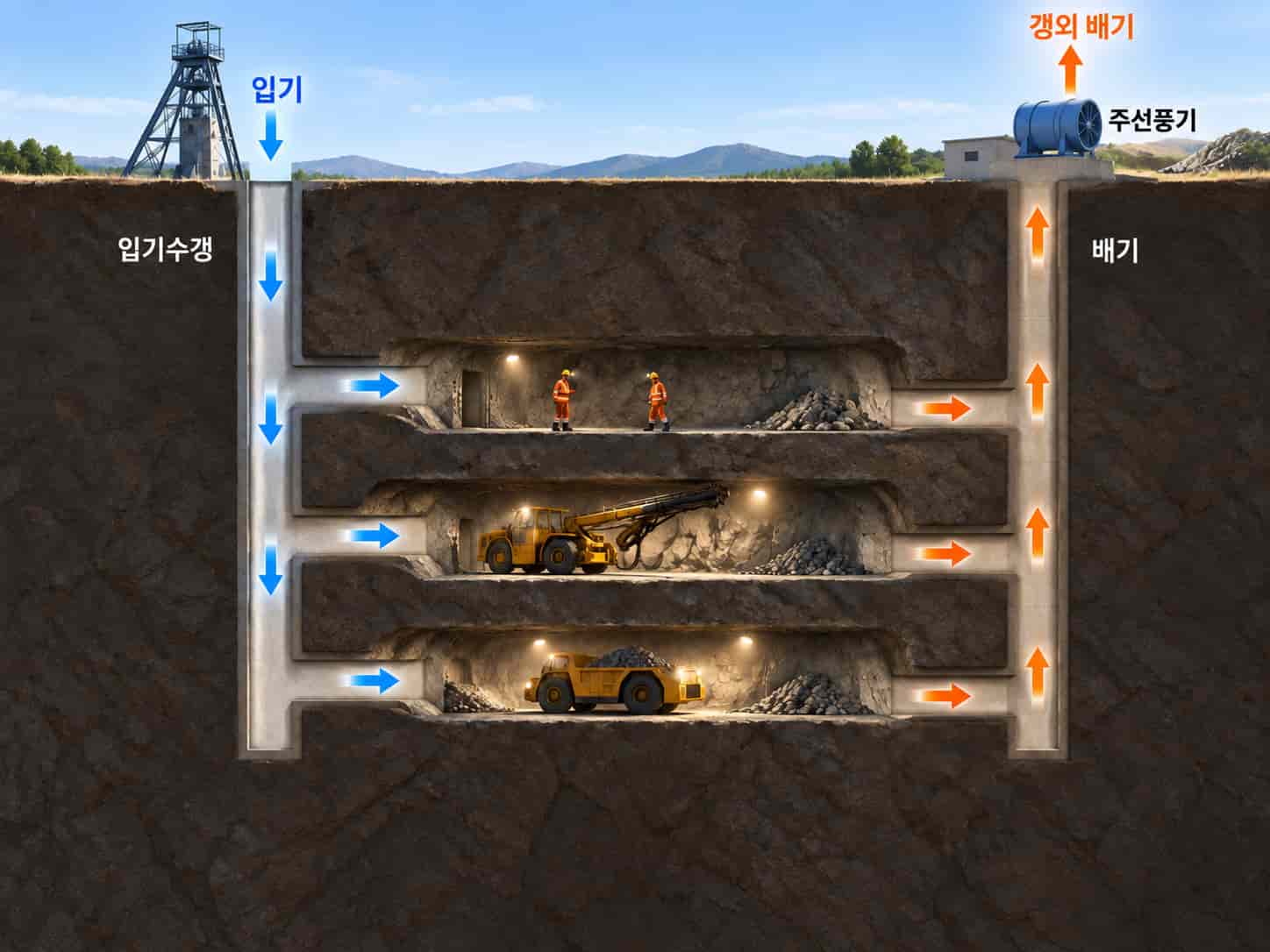

그림 1. 흡출식 지하 광산 통기계통의 개념도입니다. 신선한 입기가 서로 다른 높이의 작업 수준(편)으로 배분되고, 배기 경로를 거쳐 지상의 주요선풍기로 배출되는 흐름을 나타냅니다. 설명을 위한 개념도이며 실제 갱도와 설비 배치는 광산마다 다릅니다.

갱내 통기계통은 어떻게 작동하나요?

공기는 통기망의 입기 측과 배기 측 사이에 형성되는 압력차에 따라 흐릅니다. 이 압력차는 수갱, 사갱, 갱도, 통기승, 풍관, 굴곡부, 분기·합류부, 풍량 조절시설 및 지상 연결부에서 발생하는 압력손실을 극복할 수 있어야 합니다.

기본적인 기류 경로는 다음 다섯 단계로 설명할 수 있습니다.

1. 공기가 갱내로 들어옵니다. 신선한 공기는 수갱, 갱구, 사갱 또는 지정된 입기구를 통해 흡입되거나 압입됩니다.

2. 주 통기류가 배분됩니다. 총풍량은 각 작업 수준, 채굴 구역, 정비실, 통행갱도, 펌프실 및 기타 장소의 통기 수요에 따라 나뉩니다.

3. 공기가 작업 중인 장소에 도달합니다. 입기와 배기가 연결된 구역은 주 통기계통의 관통 기류로 통기합니다. 완전한 관통 경로가 없는 맹갱도와 굴진 막장에는 일반적으로 국부선풍기와 풍관이 필요합니다.

4. 오염된 공기가 배기계통으로 이동합니다. 공기가 오염이 적은 구역에서 오염물질 발생원을 거쳐 배기갱도로 흐르도록 유도합니다. 적용 요건을 충족하면서, 가능한 경우에는 오염된 공기가 작업자가 있는 다른 작업장을 먼저 통과하지 않도록 합니다.

5. 배기가 갱외로 나갑니다. 배기계통은 공기를 배기수갱, 통기승, 갱구 또는 지상 선풍기실로 유도하여 갱외로 배출합니다.

실제 통기망은 하나의 직선 경로가 아니라 직렬·병렬로 연결된 여러 분기로 이루어집니다. 풍문이 열리거나 조절장치의 설정이 바뀌고, 새 갱도가 연결되거나 기존 구역이 밀폐되면서 누풍 경로도 달라집니다. 따라서 갱내 통기는 설비를 한 번 설치하면 끝나는 일이 아니라 조업과 함께 계속 관리해야 하는 업무입니다.

주요 통기, 구역별 풍량 배분, 국부 통기 및 증압용 선풍기의 관계

갱내 통기망은 광산 전체의 기류, 구역별 풍량 배분 및 맹갱도의 국부 통기를 결합합니다. 사용이 허용되는 경우에는 특정 계통에 증압용 선풍기를 설치하여 압력을 보완합니다. 계측·감시 결과를 바탕으로 실제 운전 상태가 통기 계획에 맞는지 확인하고 각 설비의 운전을 조정합니다.

주요 통기

주요 통기는 광산의 주요 입기구와 배기구 사이에 공기를 흐르게 합니다. 필요 풍량과 압력은 채굴 심도, 채광법, 갱도 단면, 장비 구성, 오염물질·열부하 및 향후 개발에 따라 달라집니다. 지상 연결부, 수갱, 주요 갱도, 누풍 및 배기 경로가 모두 운전 조건에 영향을 주므로 주요선풍기는 통기망 해석을 바탕으로 선정하고, 선정 후에도 설치 조건을 반영하여 다시 확인해야 합니다.

작업 구역과 통기망 분기에 대한 풍량 배분

주 통기류를 채굴 구역과 지원 시설로 배분합니다. 풍량 조절장치는 해당 분기의 저항을 늘려 기류 배분을 바꾸지만 추가 풍량을 만들어 내지는 않습니다. 풍량을 과도하게 제한하면 압력손실이 커지고 다른 구역의 공급 풍량에도 영향을 줄 수 있습니다. 가능한 경우에는 갱도 단면 개선, 누풍 보수, 배기 경로 단축 또는 병렬 통기로 추가를 장기 대안으로 비교합니다.

국부 통기

맹갱도는 입기에서 배기로 이어지는 완전한 관통 경로가 없으므로 일반적으로 풍관을 이용한 국부 통기가 필요합니다. 주 통기계통에서 충분한 신선한 공기를 확보하고, 압입식에서는 막장으로 필요한 풍량을 공급하며, 흡출식에서는 막장 부근의 공기를 흡입하여 오염 공기가 재순환하지 않도록 배출해야 합니다. 압입식·흡출식·병용식은 뒤에서 설명하며, 설비 비교는 광산 통기용 선풍기 안내에서 확인할 수 있습니다.

증압용 보조선풍기와 통기망의 상호 영향

증압용 보조선풍기, 즉 부스터 팬은 적용 기준과 통기 계획에서 허용하는 경우 갱내 특정 계통의 압력을 보완합니다. 이 글에서는 풍관으로 굴진 막장을 통기하는 국부선풍기와 구분하여 사용합니다. 이 증압용 선풍기는 연결된 분기의 압력 분포도 바꾸므로 주요선풍기와의 상호작용, 재순환 위험, 필요한 경우의 우회 통기로, 정지·고장 시 기류, 제어 및 감시를 함께 검토해야 합니다. 통기망과 분리된 단일 설비의 교체 문제로 취급해서는 안 됩니다.

필요 풍량과 압력은 어떻게 정하나요?

통기 평가에서는 다음 두 질문을 구분합니다.

1. 각 작업장과 운전 상태에서 얼마의 풍량이 필요한가요?

2. 그 풍량을 계획한 경로로 흐르게 하려면 얼마의 압력이 필요한가요?

필요 풍량은 관리해야 할 위험과 작업 내용으로 결정합니다. 광산에 따라 작업자 수, 디젤 장비, 가스 발생, 발파 후 가스·연기, 분진, 열, 습도, 배터리 충전 장소, 정비실 및 공정 배출물이 포함됩니다. 적용 법령과 통기 계획에서 최소 풍량이나 풍속을 정하는 경우도 있습니다. 각 구역에서 설계를 좌우하는 조건과 동시에 발생할 수 있는 작업 조합을 검토해야 하며, 광산 전체 선풍기의 총풍량만으로 필요량을 판단해서는 안 됩니다.

다음 기본 관계식은 풍량과 압력 데이터를 정리하기 위한 것입니다. 현장 측정으로 보정한 통기망 모델, 사업장별 위험 평가 또는 적용 요건에 따라 수립하고 필요한 경우 승인 절차를 거친 통기 계획을 대신하지 않습니다.

풍량과 풍속

통기 경로의 단면이 정해진 경우 기본 관계는 다음과 같습니다.

Q = A × v

• Q = 풍량, 즉 단위 시간에 통과하는 공기의 체적이며 일반적으로 m³/s로 표시합니다.

• A = 공기가 통과할 수 있는 유효 단면적으로, 단위는 m²입니다.

• v = 해당 단면의 평균 풍속으로, 단위는 m/s입니다.

이 관계는 통기 측정의 기본입니다. 갱도 단면적을 신뢰성 있게 구하지 않으면 풍속을 측정해도 정확한 풍량을 산출할 수 없습니다. 불규칙한 단면에서는 한 지점의 풍속이 단면 평균을 대표하지 않을 수 있습니다. 측정 절차와 기록에는 측정 방법, 측점 위치, 단면 치수, 계기의 상태·교정 여부 및 필요한 보정계수를 명시합니다.

분기·합류부의 풍량 수지

정상상태에서 비교하는 분기의 공기밀도가 거의 같다면, 한 절점으로 들어오는 체적유량의 합과 나가는 체적유량의 합은 일치해야 합니다. 확인된 누풍은 수지에 포함하고, 나머지 차이는 측정불확도와 비교하여 평가합니다.

ΣQ_입 ≈ ΣQ_출

측정 위치별 공기밀도가 크게 다르면 질량유량으로 수지를 계산하거나 체적유량을 공통 기준 상태로 환산합니다. 식의 ‘입’과 ‘출’은 검토하는 절점에 대한 기류 방향을 뜻합니다.

풍량 수지 확인은 각 작업 수준으로 이어지는 입구, 구역별 분기부, 배기 합류부 및 국부 통기계통의 연결부에서 유용합니다. 설명되지 않는 큰 차이는 누풍, 기록되지 않은 연결갱도, 부적절한 측점 또는 서로 다른 통기망 구성에서 얻은 측정값을 함께 사용한 결과일 수 있습니다.

통기저항과 압력손실

통기망의 한 분기를 단순화하면 압력손실은 일반적으로 다음 제곱 관계로 나타냅니다.

ΔP = R × Q²

• ΔP = 분기의 압력손실이며 일반적으로 Pa로 표시합니다.

• R = 분기의 등가 통기저항이며 단위의 예는 Pa/(m³/s)² 또는 N·s²/m⁸입니다.

• Q = 분기를 통과하는 풍량이며 일반적으로 m³/s로 표시합니다.

이 제곱 관계는 갱도 형상과 공기밀도가 정해진 난류 조건에 대한 근사입니다. 단면, 벽면 거칠기, 장애물, 풍량 조절장치의 설정 또는 기준 밀도가 바뀌면 저항값을 다시 평가해야 합니다.

이 식의 R은 검토하는 분기 전체의 통기저항을 나타내며, 광산 통기 문헌에서는 애트킨슨 저항으로도 설명합니다. 수치는 단위계와 공기밀도의 처리 방법을 함께 제시해야 합니다. 이 글에서는 명시된 상태에서의 밀도 영향을 R에 포함합니다. R은 마찰계수 자체가 아니며, 밀도를 별도의 인자로 곱하는 정의의 저항값과 환산 없이 바꿔 쓸 수 없습니다.

등가 통기저항에는 경로 길이, 둘레, 단면적, 벽면 거칠기, 장애물, 굴곡부, 접속부 및 풍량 조절장치 등의 영향이 포함됩니다. 단면 축소나 갱도 손상은 필요 압력을 크게 높일 수 있습니다. 따라서 설계도면의 공칭 치수뿐 아니라 실제 유효 단면과 현장 상태를 확인해야 합니다.

저항이 일정하면 풍량을 두 배로 늘릴 때 압력손실은 약 네 배가 됩니다. 같은 조건에서 공기에 전달되는 이론 동력 Q × ΔP는 약 여덟 배로 증가합니다. 이는 선풍기, 전동기 및 구동계 효율을 반영하기 전의 관계이므로 실제 소비전력이 같은 비율로 증가한다는 뜻은 아닙니다. 계속 압력을 높이기보다 주요 병목을 개선하거나 적절한 병렬 통기로를 추가하는 편이 효과적일 수 있습니다.

압력의 정의, 풍량의 기준 상태 및 공기밀도

프로젝트 데이터에는 정압과 전압(全壓) 중 어느 값을 사용하는지와 측정 위치를 명시합니다. 전압(全壓)은 전원 전압(電壓)과 다른 물리량입니다. 차압을 제시할 때에는 두 측점과 각 측점에서 측정한 압력의 종류를 밝혀야 합니다. 선풍기 입·출구 사이의 압력 상승과 한 분기의 압력손실은 압력 정의, 측점 및 밀도 조건이 서로 맞지 않으면 직접 비교할 수 없습니다.

풍량도 갱내 실제 상태에서의 체적유량인지, 정해진 기준 상태로 환산한 값인지 밝혀야 합니다. 같은 회전수에서 서로 대응하는 공력 조건을 비교하면 선풍기의 압력 상승과 공기에 전달되는 동력은 공기밀도에 따라 달라집니다. 현장 실측값, 선풍기 성능곡선 및 인수시험 데이터를 비교할 때에는 표고, 온도, 습도 및 대기압을 함께 확인합니다.

비교 전에 기준을 맞춰야 하는 데이터

• 선풍기 통과 풍량과 압입식 풍관 토출구의 실제 공급 풍량 또는 흡출식 풍관 흡입구의 실제 흡입 풍량

• 정압·전압(全壓) 측정값과 측점·압력 정의가 명확하지 않은 차압값

• 실제 상태의 체적유량과 표준 상태 또는 별도의 기준 상태로 환산한 체적유량

• 통기망 모델의 계산값과 다른 계통 구성이나 설비 설정에서 얻은 실측값

통기로의 직렬·병렬 연결

직렬로 연결된 구간 사이에 누풍이 없고 공기밀도가 비슷하면 각 구간에 같은 풍량이 순서대로 흐릅니다. 이때 저항은 합산할 수 있습니다.

R_합성 = R_1 + R_2 + R_3 + ...

병렬 연결에서는 공기가 여러 경로로 나뉩니다. 각 분기가 같은 두 절점을 연결하고, 분기 내부에 별도의 압력원이 없으며 각 분기가 제곱 저항 관계를 따를 때 다음 식이 성립합니다.

1 / sqrt(R_합성) = 1 / sqrt(R_1) + 1 / sqrt(R_2) + 1 / sqrt(R_3) + ...

여기서 sqrt(R)은 저항의 제곱근, R_합성은 병렬 경로 전체의 등가 합성저항입니다.

저항이 같은 두 병렬 통기로가 모두 열려 있고 올바르게 연결되어 있으면 합성저항은 한 통기로 저항의 4분의 1이 됩니다. 적절한 병렬 입·배기 경로는 필요 압력을 줄이고 운전 유연성을 높일 수 있습니다. 다만 한 경로가 좁아지거나 유지관리가 불량하면 효과가 줄어들며, 오염 공기를 다른 작업 구역에 유입시키는 배치는 안전상 허용되지 않을 수 있습니다.

누풍과 국부 압력손실

주 통기계통에서 이동하는 공기가 모두 목표 작업장에 도달하는 것은 아닙니다. 손상된 풍문, 차단벽, 밀폐부, 풍관 이음부 또는 의도하지 않은 개구부로 공기가 새어 나갈 수 있습니다. 풍량 조절장치, 급격한 단면 변화, 굴곡부, 분기부, 보호망, 소음기 및 단면이 변하는 연결부에서는 추가 압력손실이 발생합니다. 누풍은 공기가 흐르는 경로를 바꾸는 현상이며, 마찰과 국부저항에 따른 에너지 손실과 구분해야 합니다. 흡출식 풍관의 누기 부위에서는 주변 공기가 풍관 안으로 들어올 수도 있습니다.

시스템 평가에서는 다음 풍량을 구분하여 확인합니다.

• 갱내로 들어오는 풍량

• 각 작업 구역에 도달하는 풍량

• 작업 중인 각 장소에 실제로 도달하는 풍량

• 압입식 풍관 토출구에서 공급되는 풍량 또는 흡출식 풍관 흡입구로 들어오는 풍량

• 계획된 배기계통으로 배출되는 풍량

시스템 수준에서 초기 필요 풍량, 압력, 운전 범위 및 설치 조건을 정한 뒤 광산 통기용 선풍기 선정 페이지에서 형식, 기종, 성능곡선, 전동기 및 제어 방식을 비교합니다. 이후 선택한 설비의 특성과 실제 설치 조건을 통기망 계산에 반영하고 필요한 경우 설계 전제를 수정합니다.

입기·작업 구역·배기의 경로 계획

오염이 적은 구역에서 발생원 쪽으로 기류 유도

갱도 배치가 허용하는 경우 신선한 공기는 작업자가 있는 구역과 오염이 적은 구역을 먼저 통과한 뒤 가스, 분진, 디젤 배출물, 발파 후 가스 또는 열이 발생하는 장소로 흐르도록 합니다. 오염된 공기는 다른 작업장의 통기에 재사용하지 않고 배기계통으로 보냅니다. 이러한 기류 배치는 2차 노출을 줄이고 비정상 상태를 파악하는 데 도움이 됩니다.

작업자가 있는 장소를 직렬로 통기하는 배치가 항상 허용된다고 가정해서는 안 됩니다. 적용 기준에서 허용하고 통기 계획에 반영한 경우에도 오염물질, 열, 연기 및 비상상황이 하류 구역에 미치는 영향을 별도로 평가해야 합니다. 하류 작업장은 이미 오염되거나 가열된 공기를 받을 수 있으며 상류의 화재·가스 방출에 영향을 받을 수 있습니다. 직렬 저항을 계산할 수 있다는 사실이 그 배치의 사용 허가를 뜻하지는 않습니다.

통기 단락과 공기 재순환 방지

통기 단락은 공기가 목표 작업장을 통과하지 않고 입기에서 배기로 이어지는 의도하지 않은 저저항 경로로 빠져나가는 현상입니다. 재순환은 사용된 배기의 일부가 신선한 입기계통이나 국부 통기계통의 흡입 측으로 돌아오는 현상입니다. 두 경우 모두 선풍기의 총풍량은 커 보이지만 막장에는 신선한 공기가 부족할 수 있습니다. 여기서 단락은 전기적 단락이 아니라 기류의 우회 흐름을 뜻합니다.

주요 원인은 다음과 같습니다.

• 열린 채 방치되거나 손상된 풍문

• 차단벽이나 밀폐부 주변의 누풍

• 신선한 공기가 충분하지 않은 장소에 설치된 국부선풍기

• 국부 통기계통의 오염 공기 배출부와 신선한 공기 흡입부 사이의 불충분한 분리

• 부적절하게 배치하거나 설정한 풍량 조절장치

• 입기갱도와 배기갱도 사이에 새로 연결된 통로

• 분기 사이의 압력 관계를 바꾸는 선풍기 운전 변경

통기시설의 계획적 운용과 유지관리

차단벽, 풍문, 풍량 조절장치, 서로 다른 높이로 기류를 교차시키는 통기로 및 밀폐시설은 공기를 유도하고 기류를 분리합니다. 실제 상태는 최초 설계만큼 중요합니다. 차단벽 손상이나 풍문 개방은 멀리 떨어진 구역의 풍량 배분도 바꿀 수 있습니다. 통기시설을 점검하고 통기계통도에 위치를 표시하며, 시설 변경을 변경관리 절차에 포함해야 합니다.

풍량 조절장치는 특히 신중하게 다뤄야 합니다. 해당 분기의 저항을 높여 풍량을 줄이고 다른 경로로 재배분할 수 있지만, 총풍량을 새로 만들어 내지는 않습니다. 최종 결과는 통기망 전체와 선풍기 운전점에 따라 달라집니다. 큰 설정 변경은 전체 통기망을 기준으로 평가하고 측정으로 확인해야 하며, 조절부를 닫으면 특정 구역의 통기가 반드시 개선된다고 가정해서는 안 됩니다.

향후 갱도 전개를 고려한 통기 계획

굴진의 진전, 채굴 구역의 개설·폐쇄, 운반 경로 변경 및 배기 경로 연장에 따라 통기망이 바뀝니다. 현재 생산 단계에서 적절한 배치라도 새로운 작업 수준의 갱도가 연결되거나 풍관이 길어지면 풍량이 부족해질 수 있습니다.

통기 계획에서는 적어도 다음 조건을 검토합니다.

• 현재 갱도 배치와 조업 상태

• 다음 개발·굴진·채굴 단계

• 예상되는 최장 입기·배기 경로

• 향후 디젤 장비 또는 전동 장비의 도입과 배치

• 더 깊은 구역에서 예상되는 열 및 갱내수 조건

• 계획된 갱도 폐쇄, 밀폐 및 통기로 변경

• 정상 조업, 감산, 발파, 정비 및 비상상황별 운전 시나리오

굴진 막장과 맹갱도의 국부 통기

국부 통기는 굴진 진행에 맞춰 다시 평가해야 합니다. 풍관이 길어지면 저항이 커지고 누풍 가능성이 있는 연결부도 늘어나지만, 압력손실과 누풍은 서로 다른 방식으로 성능에 영향을 줍니다. 여기서 풍관은 갱도 안에 설치하는 연성 또는 강성의 공기 이송관이며 갱도 자체와는 다릅니다.

마찰과 장애물은 일정 풍량을 흐르게 하는 데 필요한 압력을 증가시킵니다. 회전수와 날개각이 같을 때 저항이 변하면 선풍기 성능곡선과 시스템 저항곡선의 교점인 운전점도 달라집니다. 마찰이 누풍 없는 풍관 안의 공기를 소모하는 것은 아닙니다. 누풍이 없으면 질량유량은 보존되지만, 공기밀도가 달라지는 경우 측정되는 체적유량은 서로 다를 수 있습니다.

누풍은 선풍기를 통과하는 풍량과 막장으로 공급하거나 막장 부근에서 흡입하는 풍량의 관계를 바꿉니다. 압입식에서는 공기의 일부가 풍관 토출구에 도달하기 전에 빠져나갈 수 있습니다. 흡출식에서는 이음부나 손상부를 통해 갱도 공기가 풍관 안으로 들어와 선풍기 통과 풍량이 막장 부근 흡입구의 풍량보다 커질 수 있습니다. 재순환은 별도 문제로, 총풍량이 높더라도 신선한 공기의 공급을 줄일 수 있습니다.

시스템 수준의 점검에서는 다음 항목을 함께 확인합니다.

• 국부 통기계통이 주 통기망에서 확보할 수 있는 신선한 공기량

• 입기·배기 경로에 대한 선풍기와 오염 공기 배출부의 위치

• 풍관의 직경, 길이, 재질, 이음부, 굴곡부 및 손상 상태

• 압입식 풍관 토출구 또는 흡출식 풍관 흡입구에서 막장까지의 거리

• 선풍기 명판의 풍량만이 아닌, 압입식 풍관 토출구 또는 흡출식 풍관 흡입구의 실측 풍량

• 풍관 바깥을 따라 흐르며 국부 입기·배기 경로를 완성하는 갱도 내 기류

• 분진, 가스, 열 및 발파 후 가스·연기의 발생과 체류 상태

• 장비 이동과 풍관 연장이 미치는 영향

• 안전 인터록, 경보 및 통기 중단·부족 시 대응 절차

압입식 풍관은 일반적으로 주변 갱도 공기를 기준으로 양압에서 작동합니다. 흡출식은 풍관 내부 압력이 주변보다 낮으므로 그 차압을 견디고 찌그러지지 않는 구조가 필요합니다. 압입·흡출 병용 방식이 유리한 경우도 있으나 풍량과 풍관 위치를 서로 맞춰야 합니다. 전동기 회전 방향만 바꾼다고 압입식 설비가 적합한 흡출식 설비로 전환되는 것은 아닙니다. 선풍기의 공력 특성, 풍관 구조, 흡입·토출 연결부, 제어 및 배기 경로가 모두 예정된 운전에 적합해야 합니다.

설비와 풍관 운전 조건은 국부 통기용 보조통풍기 페이지에서 확인할 수 있습니다. 국내 석회석 광산을 다룬 2021년 연구는 대단면 맹갱도에서 풍관을 이용한 국부 통기의 한계를 검토하고, 프로펠러 팬과 배기용 통기승을 결합하는 방안을 제안했습니다. 이는 해당 갱도 조건을 대상으로 한 제안이며, 모든 맹갱도에서 풍관을 생략해도 된다는 뜻은 아닙니다. 실제 적용 여부는 갱도 형상과 기류를 확인하여 판단해야 합니다.^[3]

갱내 통기의 주요 과제

광산가스와 발파 후 가스·연기

가스 위험은 광종과 지질에 따라 달라집니다. 지하 탄광에서는 메탄이 중요한 관리 대상이며, 다른 광산에서도 발파 생성물, 일산화탄소, 질소산화물, 황화합물, 라돈 또는 공정 가스가 문제가 될 수 있습니다. 통기 계획에는 예상 발생원과 단위 시간당 발생량, 감시 위치, 경보 설정, 희석·배출에 필요한 시간 및 재진입 절차를 명시해야 합니다.

발파 후 선풍기 운전이 복구됐다는 사실만으로 작업장이 안전하다고 판단할 수는 없습니다. 가스와 연기 배출에 걸리는 시간은 발생량과 위치, 확보 풍량, 배기 경로까지의 거리, 정체 구역 및 풍관 상태에 따라 달라집니다. 재진입은 광산의 승인된 절차와 필요한 갱내 공기 측정 결과에 따라 판단해야 하며, 일정 시간이 지났거나 선풍기가 회전한다는 사실만을 근거로 해서는 안 됩니다.

디젤 입자상 물질과 가스상 배출물

디젤 장비는 디젤 입자상 물질(DPM)과 함께 일산화탄소, 이산화탄소, 질소산화물, 황화합물 및 탄화수소 등을 배출합니다. 사용이 허용되는 광산에서는 발생원 관리와 작업자 노출 저감을 함께 검토해야 합니다. 통기는 그중 하나이며 발생원 대책을 대신하지 않습니다. 국내 석회석 광산의 작업환경을 다룬 연구에서도 디젤 배출물과 국부 통기 문제를 함께 검토했습니다. 해당 결과를 모든 한국 광산의 현재 상태나 국내 법정 DPM 기준으로 해석해서는 안 됩니다.^[3]

DPM 관리에는 다음 대책을 조합할 수 있습니다.

• 배출물을 희석하고 지정된 배기 경로로 운반할 수 있는 풍량 확보

• 저배출 디젤 엔진과 장비 규격에 맞는 연료 사용

• 계획적인 정비와 배출 상태의 점검·측정

• 용도에 적합한 디젤 미립자 필터 또는 기타 배기가스 후처리

• 차량 동선 관리와 불필요한 공회전 제한

• 장비 운전 일정과 구역별 동시 가동 대수 관리

• 작업자 노출 측정과 갱내 공기 모니터링

풍량 증가는 오염물질 농도를 낮출 수 있지만 에너지 사용을 늘리며, 정비가 불량한 장비의 과다 배출을 해결하지 못할 수 있습니다. 따라서 통기를 발생원 저감 대책과 함께 계획해야 합니다. DPM 측정에서는 분석 대상, 시료채취 방법 및 평가 기준을 명시해야 하며, 엔진 출력에 따른 풍량 계산만으로 실제 노출 평가를 대신할 수 없습니다.

분진 억제와 집진

통기는 부유분진을 희석·이송하지만 발생원에서 자동으로 포집하지는 않습니다. 풍속이 지나치면 퇴적 분진이 다시 비산할 수 있습니다. 절삭, 천공, 파쇄, 적재, 환적 및 숏크리트 시공 등에는 전체 통기와 별도로 살수, 분진 발생원 밀폐, 세정식 공기처리, 습식 집진 또는 국소배기가 필요할 수 있습니다.

발생원에서 분진을 포집·처리해야 한다면 흡입 풍량, 후드 위치, 풍관 저항, 급·배수 또는 여과설비 및 최종 배출 경로를 별도의 발생원 제어 시스템으로 설계합니다. 관련 설비는 광산 분진 제어 설비 안내에서 확인할 수 있습니다. 분진을 포집하는 국소배기와 막장 전체를 대상으로 하는 국부 통기는 같은 역할이 아닙니다.

심부 광산의 열과 습도

열부하는 주변 암반, 입기수갱을 내려가는 공기의 압축에 따른 온도 상승, 고온 지하수, 디젤 엔진, 전동기, 전기설비, 발파 및 인체 활동에서 발생할 수 있습니다. 통기는 중요한 공학적 대책이지만 추가 냉각이 필요할 수 있습니다. 2016년 국내 탄광 연구는 통기량을 평가하고 국부 통기 방식별 온도분포를 수치해석했습니다. 이는 해당 광산과 해석 조건에 관한 연구이며, 흡출식이 모든 광산에서 더 낮은 온도를 보장한다는 뜻은 아닙니다.^[4]

풍량 증가만으로 열 문제를 항상 해결할 수 있는 것은 아닙니다. 입기가 이미 고온·다습하면 추가 풍량의 냉각 효과가 제한될 수 있습니다. 과도한 풍속은 분진 재비산이나 통행·작업상의 불편도 일으킬 수 있습니다. 열환경 평가에서는 필요에 따라 다음 항목을 검토합니다.

• 건구·습구온도와 채택한 열스트레스 평가방법에서 요구하는 추가 측정 항목

• 습도와 입기 경로로 유입되는 물

• 암반 및 지하수에서 전달되는 열

• 장비와 발파에 의한 열

• 통기로 길이와 공기 하강 시 압축에 따른 온도 상승

• 국부 냉각 또는 입기·갱내 공기의 중앙집중식 냉각

• 작업·휴식 배분과 열스트레스 예방 절차

생산 변화와 필요 풍량

장비와 작업자의 이동, 작업 수준의 변경, 발파 및 굴진 진행에 따라 필요한 풍량이 바뀝니다. 고정된 제어 설정은 비가동 구역에 과도한 공기를 공급하면서도 작업 중인 막장에는 부족한 풍량을 보낼 수 있습니다. 반대로 신뢰성 있는 정보 없이 풍량을 줄이면 필요한 안전 여유를 잃을 수 있습니다.

따라서 정상·비정상 운전 상태, 허용되는 최소 풍량, 감시 요건 및 통기시설 설정이나 선풍기 운전을 변경할 권한을 명확히 해야 합니다. 작업이 중단된 구역이라고 통기가 곧바로 불필요해지는 것은 아닙니다.

에너지 사용과 시스템 효율

통기 설비는 갱내 조업에서 전력을 지속적으로 소비하는 주요 설비 중 하나입니다. 실제 전력 사용 비중은 채굴 심도, 갱도 배치, 기후, 채광법 및 설치 장비에 따라 달라집니다. 국내 석회석 광산 연구는 대상 갱도에 적합한 통기 방식과 설비 배치의 중요성을 검토했습니다. 다른 나라나 개별 연구의 에너지 비율을 한국 광산의 공통 수치로 사용하지 말고, 해당 광산의 계측값과 운전 기록으로 개선 가능성을 평가해야 합니다.^[3]

시스템 효율을 선풍기 단독 효율과 같다고 보아서는 안 됩니다. 불필요한 에너지 소비는 다음 요인에서 발생할 수 있습니다.

• 저항이 큰 입기·배기 경로

• 불필요한 풍량 조임과 통기로 협착

• 풍문·차단벽·풍관의 누풍

• 지상 선풍기 설비의 부적절한 흡입·토출 연결 구성

• 비가동 구역에 필요 이상으로 공급하는 풍량

• 실제 운전 조건에 맞지 않는 제어 설정

• 통기망에 필요한 풍량·압력과 맞지 않는 선풍기 운전 상태

통기 측정과 지속적인 모니터링

설계와 컴퓨터 모델은 갱내 측정과 비교하기 전까지는 예측입니다. 통기조사는 특정 계통 구성에서 실제 풍량 배분과 압력 관계를 확인합니다. 연속 모니터링은 정기 측정 사이에 발생하는 중요한 상태 변화를 파악하여 이를 보완합니다.

무엇을 측정해야 하나요?

풍속과 갱도 단면적. 두 값을 이용해 분기나 작업장의 풍량을 계산합니다. 풍량 배분 확인, 공급량 감소 파악 및 통기망 모델 갱신에 사용하며 단면 평균풍속을 얻는 방법도 명확히 해야 합니다.

압력. 정압인지 전압(全壓)인지 기록합니다. 차압은 두 측점과 각 위치의 압력 정의를 함께 명시합니다. 풍량과 같은 조건에서 얻은 압력 데이터는 선풍기 운전점을 확인하고 협착, 누풍 및 설정 변화를 조사하는 데 도움이 됩니다.

가스와 오염물질 농도. 파악한 위험에 적합한 계기와 시료채취 방법을 사용합니다. 결과는 갱내 공기 상태와 작업자 노출 평가, 경보, 설비 안전제어 및 재진입 조건의 판단에 활용합니다.

온도와 습도. 열스트레스와 냉각 효과를 평가합니다. 작업 구역과 운전 상태별로 비교하여 심도, 계절 및 냉각설비 성능 변화의 영향을 구분합니다.

선풍기 운전 상태. 가동·정지, 회전수, 동력, 진동 및 베어링 온도를 기록합니다. 동력은 축동력인지 전기 입력전력인지 명시합니다. 이 데이터를 통기망 변화와 대조하면 설비 열화나 고장과의 관계를 파악할 수 있습니다.

풍문·풍량 조절장치의 위치와 설정. 실제 계통 구성이 통기 계획과 일치하는지 확인합니다. 선풍기 운전이 같더라도 조절장치 설정 변화로 특정 분기의 풍량이 예기치 않게 달라질 수 있습니다.

2026년 발표된 국내 지하광산 연구는 가스 측정, 무선 데이터 전송, 모바일 모니터링 및 설비 스위치의 원격 조작을 현장에서 시험했습니다. 이는 예비 현장 실증이며, 장기 신뢰성이나 위험 농도 초과 시 대응 성능까지 확인한 연구는 아닙니다. 계기, 설치 위치, 경보 설정 및 측정 주기는 해당 광산의 위험, 통기 계획과 적용 요건에 따라 정해야 하며 다른 광산의 시험 일정을 그대로 적용해서는 안 됩니다.^[6]

측정 신뢰성의 확보

주요 오차 원인에는 부적절한 측점, 부정확한 단면 치수, 굴곡부·풍문 부근의 흐름 교란, 교정 상태가 확인되지 않은 계기, 부족한 단면 측정점 및 기록되지 않은 계통 설정이 있습니다. 측정 기록에는 일시, 위치, 단면, 방법, 계기, 운전 상태 및 주변 통기시설·장애물을 포함합니다. 계기 교정과 통기망 모델 보정은 서로 다른 작업입니다. 2022년 국내 지하광산의 무선 센서 연구에서는 일부 진동 측정 모듈에서 통신 연결이 간헐적으로 끊겨 데이터가 누락되었습니다. 같은 연구의 분진 측정 모듈은 상대적으로 안정적으로 데이터를 수집했습니다. 따라서 센서 종류뿐 아니라 통신 구성과 실제 데이터의 연속성도 확인해야 합니다.^[5]

모델 계산값과 실제 갱내 상태의 비교

실측 풍량이 모델 계산값과 다를 때 선풍기 압력을 높이는 것이 항상 적절한 대응은 아닙니다. 다음 원인을 검토합니다.

• 잘못 추정한 분기 통기저항

• 모델 가정과 다른 풍문 개폐 상태 또는 조절장치 설정

• 차단벽을 통한 누풍 또는 구갱으로 빠지는 공기

• 좁아지거나 손상된 통기로

• 풍관 누기와 연결부 손상

• 모델에 아직 반영하지 않은 갱도 연결

• 가정한 상태와 다른 선풍기 또는 제어설비의 운전

모델은 실측값에 맞춰 보정·검증하고 갱도 배치나 연결 관계가 크게 바뀐 뒤에는 갱신해야 합니다. 단순히 계산값을 맞추기 위해 임의로 저항을 조정하기보다 실제 통기계통과 운전 상태를 먼저 확인합니다.

이상 징후와 우선 점검 항목

다음 징후는 원인 조사의 출발점이지 확정 진단이 아닙니다. 광산의 승인된 절차에 따라 점검하고 계통 구성을 기록해야 합니다. 압력과 풍량을 비교할 때에도 선풍기 설정, 측점 및 공기밀도 조건이 서로 대응해야 합니다.

선풍기는 정상으로 보이지만 막장의 통기 상태가 나빠집니다.

풍관 누기, 이음부 손상, 길어진 풍관, 찌그러짐, 협착 또는 부적절한 풍관 말단 위치로 막장으로 공급되는 풍량이나 막장 부근에서 흡입하는 풍량이 줄어들 수 있습니다. 재순환이 있으면 선풍기 통과 풍량이 높아도 신선한 공기는 부족할 수 있습니다.

같은 운전 상태에서 선풍기 통과 풍량과 압입식 풍관 토출구 또는 흡출식 풍관 흡입구의 풍량을 비교합니다. 풍관과 국부 입·배기 경로를 점검하며, 흡입되는 공기 전부를 신선한 입기로 간주하지 않습니다.

선풍기 운전을 변경하지 않았는데 특정 분기의 풍량이 줄어듭니다.

풍문·조절장치 설정 변화, 차단벽 손상, 새 연결갱도 또는 통기로 장애물이 압력과 풍량 배분을 바꿀 수 있습니다. 원인은 풍량이 부족한 작업장 자체가 아니라 다른 연결 분기에 있을 수도 있습니다.

통기시설의 설정과 기류 경로를 확인하고 풍량·압력을 다시 측정합니다. 실제 구성을 최신 통기계통도와 대조합니다.

선풍기 압력은 높아지지만 풍량은 줄어듭니다.

선풍기 설정이 같고 성능곡선의 안정적인 영역에서 운전한다면 통기저항 증가를 의심할 수 있습니다. 풍관 찌그러짐, 막힌 보호망, 손상된 단면 전환 연결부 또는 갱도 단면 축소 등을 확인합니다.

선풍기 설정, 압력의 정의 및 측점을 확인합니다. 경로별 압력을 비교하고 손실이 커진 구간이나 부품을 점검합니다.

선풍기 풍량이 예상보다 늘어나면서 압력이 낮아집니다.

운전 조건이 비슷하다면 풍문·조절부 개방, 큰 누풍 경로 또는 입기에서 배기로 이어지는 단락으로 유효 저항이 낮아졌을 수 있습니다. 이때 작업장에 실제로 도달하는 유효 풍량까지 증가했다고 볼 수는 없습니다.

풍량 수지를 확인하고 풍문, 차단벽, 밀폐부, 조절장치 및 새 연결부를 점검합니다. 늘어난 공기가 실제로 어느 경로를 흐르는지 확인합니다.

채굴 구역 이동 후 가스·DPM 농도 또는 온도가 높아집니다.

필요 풍량의 분포가 달라졌는데 제어 설정이 따라가지 못했을 수 있습니다. 장비 운전 일정, 분기 풍량, 측정 신뢰성 또는 측점 위치의 변화도 확인합니다.

실제 작업 위치와 장비 배치를 확인하고 관련 계기 또는 시료 분석 결과를 점검한 뒤, 영향을 받는 구역의 풍량을 측정합니다.

모델 계산 풍량과 실측 풍량 사이에 큰 차이가 계속됩니다.

갱도 형상·저항의 오류, 기록되지 않은 통기시설 설정이나 연결부, 누풍, 부적절한 측점 또는 서로 다른 운전 상태의 데이터를 비교한 것이 원인일 수 있습니다.

계통 구성을 기록한 상태에서 측정을 반복하고 도면과 실제 갱도를 대조합니다. 선풍기에 요구할 운전 조건을 바꾸기 전에 모델을 다시 보정·검증합니다.

수요 기반 통기와 적응형 제어

수요 기반 통기(Ventilation on Demand, VoD)는 제어 가능한 모든 설비를 항상 같은 설정으로 운전하는 대신 실제 작업과 환경 조건에 맞춰 풍량을 조절하는 방식입니다. 입력에는 생산 일정, 차량·작업자 위치, 가스·온도, 분기 풍량, 압력, 풍문 상태 및 설비 운전 정보가 포함될 수 있습니다.

다음과 같은 단계로 적용 범위를 검토할 수 있습니다.

1. 시간 기반 제어: 교대, 발파, 정비 또는 비가동 시간에 맞춘 사전 설정을 사용합니다.

2. 작업·장비 이동 연동 제어: 장비가 구역에 진입하거나 생산 작업이 시작될 때 풍량을 조절합니다.

3. 계측값 기반 피드백 제어: 실측 가스농도, 온도, 압력 또는 풍량에 따라 설정을 조정합니다.

4. 통기망 전체의 협조 제어: 선풍기, 풍량 조절장치, 풍문 및 구역별 설정을 서로 맞춥니다.

국내의 2026년 가스 모니터링 연구는 센싱과 원격 스위치 조작의 연계 가능성을 시험한 것으로, 완성된 자동 VoD 시스템의 풍량 제어 성능이나 에너지 절감률을 검증한 연구는 아닙니다. VoD 도입 효과는 명령 전달 여부만이 아니라 갱내 필요 풍량과 실제 소비전력을 측정하여 확인해야 합니다. 실제 이점은 수요 변동, 통기망의 제어 가능성, 센서·통신 신뢰성, 시운전 및 기존 운전 방식에 따라 달라집니다.^[6]

VoD는 구역이 비가동 상태로 보인다는 이유만으로 풍량을 줄이거나 선풍기를 정지해도 된다는 뜻이 아닙니다. 적용되는 최소 통기 요건과 안전 조건을 유지해야 하며, 신뢰성 있는 시스템에는 다음 요소가 필요합니다.

• 명확한 최소 풍량과 안전 제약조건

• 타당성을 확인한 센서 위치와 교정된 계기

• 센서 또는 통신 장애 시 전환할 안전 운전 상태

• 안전 인터록과 경보 대응 절차

• 연결 분기의 영향을 고려한 통기망 모델 또는 검증된 제어 로직

• 수동 전환의 권한과 절차

• 지시한 풍량 변화가 갱내에서 실제로 발생하는지 확인하는 측정

통기 중단·설비 고장에 대한 대비와 변경관리

보호장치 작동에 따른 선풍기 정지, 정전, 화재, 통기시설 손상, 조절장치 설정 변경, 새 갱도 연결 또는 국부 통기용 풍관이 파손된 뒤에는 기류가 빠르게 달라질 수 있습니다. 영향은 사건 발생 구역을 넘어 다른 장소로 확산될 수 있습니다.

광산별 대응 계획에서는 다음 사항을 다룹니다.

• 주요선풍기, 증압용 보조선풍기 및 국부선풍기의 정지

• 전원, 제어, 센서 또는 통신 기능의 상실

• 압력 부족이나 풍량 부족 경보

• 가스, 연기, 온도 또는 오염물질 경보

• 영향받는 구역에 있는 모든 작업자의 대피와 절차에 따른 설비 정지·에너지원 차단

• 설비 재기동 제한과 확인 조건

• 재진입 전 현장 점검과 갱내 공기 측정

• 필요한 확인·승인 절차를 거친 임시 통기 배치와 운전 방법

• 변경 내용의 기록, 조사 및 승인

한국 프로젝트에서는 「광산안전법」과 관련 법령, 적용되는 광산안전기술기준 및 해당 광산의 안전규정을 확인해야 합니다. 동부광산안전사무소는 2025년 4월 17일 제10차 개정 기술기준 자료를 게시했지만, 게시일과 개정 시행일은 구분해야 하며 후속 개정 여부도 확인해야 합니다. 위 목록은 광산별 비상대응 계획이나 법규 검토를 대신하지 않습니다. 한국의 요구사항을 다른 나라의 광산에 자동으로 적용할 수도 없습니다.^[1][2]

갱내 통기 평가를 위한 실무 절차

1. 개발 단계와 운전 시나리오를 정리합니다. 현재 갱도, 계획된 굴진, 채굴 구역, 장비 운전 일정, 발파 주기, 정비 상태 및 향후 확장을 검토합니다.

2. 위험과 필요 풍량 기준을 파악합니다. 가스, DPM, 분진, 발파 후 가스·연기, 열, 습도, 화재 및 공정 발생원을 정리합니다. 적용되는 최소 풍량·풍속, 노출 기준 및 현장별 판단 기준을 확인합니다.

3. 통기망을 도면과 기록으로 정리합니다. 입·배기구, 분기 연결, 통기시설, 국부 통기계통, 밀폐부, 누풍 경로, 선풍기 위치 및 계측점을 표시합니다.

4. 현재 시스템을 측정합니다. 운전 상태를 확인한 뒤 풍량, 압력, 갱내 공기 및 온습도를 조사합니다. 국부 통기는 방식에 따라 압입식 풍관 토출구의 공급 풍량 또는 흡출식 풍관 흡입구의 흡입 풍량을 확인합니다.

5. 통기망 모델을 만들거나 갱신합니다. 실측 압력과 풍량으로 분기저항을 추정하고 모델을 보정합니다. 설계도면이나 가정한 벽면 거칠기에만 의존하지 않습니다.

6. 대안을 비교합니다. 통기로 개선, 누풍 보수, 병렬 경로, 통기시설 설정, 생산 순서, 선풍기 운전 및 향후 개발 단계를 평가합니다. 누풍·확장·불확실성에 대한 여유를 반영할 때에는 근거를 기록하고 설명 없는 여유율을 중복 가산하지 않습니다.

7. 초기 운전 범위를 정한 뒤 설비를 비교합니다. 최소·정상·최대 필요 풍량에 대응하는 압력, 공기밀도, 설치 배치, 제어 요건 및 고장 시 대응 조건을 정합니다. 후보 선풍기를 선정한 뒤 해당 성능곡선과 실제 설치 조건으로 통기망을 다시 확인합니다.

8. 시운전과 성능 검증을 수행합니다. 현장 측정, 경보 시험, 제어 점검 및 필요한 공장·현장 인수시험으로 설치 후 성능을 확인합니다. 시험 방법, 허용차, 적용할 표준과 개정 연도는 프로젝트 문서에 명시합니다. KS B 6311은 시험실에서 송풍기의 유량, 압력, 축동력, 공기밀도, 회전수 및 효율 등을 측정하는 시험을 규정합니다. 광산 전체 통기망의 현장 인수 절차와는 구분해야 합니다. 관련 정보는 광산용 송풍기 제조 및 품질 관리 페이지를 참고하세요.^[7]

9. 유지관리와 재평가를 이어갑니다. 통기망이 크게 바뀌면 계획과 모델을 갱신하고 측정값의 시간에 따른 변화를 비교합니다. 통기시설과 풍관을 점검하며 설명되지 않는 편차의 원인을 조사합니다.

광산 종류별 통기 계획의 중점

지하 탄광. 메탄, 탄진, 자연발열·자연발화 위험 및 점화원 관리가 통기 계획을 좌우할 수 있습니다. 기류 분리, 감시, 설비 적합성, 선풍기 운전 및 재순환 방지 조치는 해당 광산에 적용되는 요건을 따라야 합니다.

지하 금속광산. 디젤 배출물, 발파 후 가스·연기, 실리카 또는 광석 분진 및 심부 열환경이 주요 과제입니다. 긴 램프웨이와 분산된 채굴 구역에서는 통기저항, 장비 일정, 굴진 막장 국부 통기 및 다음 작업 수준의 개발을 함께 계획해야 합니다.

지하 비금속광산. 디젤 배출물, 분진 및 발파 후 가스는 여기에서도 중요합니다. 대단면 갱도나 주방식 채광 구역에서는 넓은 작업장에 대한 풍량 배분, 통기 단락 방지, 장비 가동에 맞춘 공급 및 채굴 구역 변화에 따른 분기 풍량 확인이 필요할 수 있습니다.

이 비교는 일반적인 설명입니다. 최종 통기 계획은 지질, 채광법, 심도, 적용 법령 및 실제 위험 평가에 따라 결정됩니다. 광종의 명칭만으로 가연성 가스나 기타 위험이 없다고 단정해서는 안 됩니다.

인용 자료의 역할도 구분해야 합니다. 국내 법령과 기술기준은 해당 광산의 안전요건 확인에 사용하고, 석회석 광산·탄광 연구는 그 대상과 조건에서의 기술 검토 사례로 사용합니다. 대단면 석회석 갱도의 설비 배치를 탄광에 그대로 적용하거나, 과거 탄광의 온도 해석을 다른 광산의 보장 성능으로 사용해서는 안 됩니다.^[1][2][3][4]

통기 시스템 검토에 필요한 프로젝트 정보

구체적인 초기 검토를 위해 다음 중 확보된 정보를 보내 주십시오.

• 작업 수준, 수갱, 갱구, 사갱·램프웨이, 통기승 및 주요 갱도를 포함한 현재 배치도와 개발 계획

• 입기·배기 위치와 계획된 기류 방향

• 통기로의 단면, 길이, 상태 및 주요 협착부

• 현재·향후 운전 상태에서 최소·정상·최대 필요 풍량과 그에 대응하는 압력

• 주요 측점과 작업 중인 작업장에서 실측한 풍량·압력, 측정 위치 및 당시 운전 상태

• 풍량이 실제 상태인지 기준 상태로 환산한 값인지 여부, 정압·전압(全壓)의 구분 및 차압 측정 시 비교한 두 위치

• 계산, 선풍기 성능곡선 및 인수시험 데이터에 사용한 공기밀도 또는 기준 상태

• 채굴 심도, 지표 표고, 온도, 습도 및 지하수 조건

• 채광법, 굴진 일정 및 향후 확장 단계

• 디젤 장비의 종류, 출력, 대수, 위치 및 운전 일정

• 가스, 분진, DPM, 발파 후 가스·연기, 열 및 공정 위험

• 국부 풍관의 직경, 재질, 길이, 굴곡부, 누기 상태 및 막장 필요 풍량

• 기존 선풍기의 명판 데이터, 성능곡선, 회전수·날개각, 실측 운전 자료, 제어 방식 및 상용·예비 설비 구성

• 전원 전압(電壓)·주파수, 기동·회전수 제어 방식 및 필요한 제어 인터페이스

• 풍문, 풍량 조절장치, 차단벽, 밀폐부, 누풍 경로 및 기타 통기시설

• 모니터링 위치, 경보 설정 및 확보된 측정 추세 자료

• 적용 법령, 광산 통기 계획 및 프로젝트 인수 기준

자료가 불완전해도 초기 상담은 가능하지만 풍량과 압력에 관한 제안의 정확도에는 한계가 있습니다. 분기별 실측값과 최신 통기계통도는 전동기 출력이나 선풍기 직경만 제시하는 것보다 유용합니다.

지하 광산 통기에 관한 자주 묻는 질문

광산 통기 시스템과 선풍기는 무엇이 다른가요?

통기 시스템은 입·배기 경로, 갱도, 통기시설, 풍관, 계측·모니터링, 운전 절차 및 선풍기를 포함한 전체입니다. 선풍기는 이 통기망에 공기를 흐르게 하는 압력차를 만드는 장치입니다. 따라서 시스템의 초기 요구조건을 먼저 정하고 설비를 선정한 뒤, 선택한 선풍기와 설치 조건의 적합성을 다시 확인해야 합니다.

주요 통기와 국부 통기는 무엇이 다른가요?

주요 통기는 광산의 주요 입기계통과 배기계통 사이에 공기를 흐르게 합니다. 국부 통기는 맹갱도나 충분한 관통 기류가 없는 국부 구역을 대상으로 하며, 주 통기계통의 신선한 공기 공급에 의존합니다. 흡출식에서도 풍관 바깥의 갱도를 따라 막장에 도달하는 신선한 공기 경로가 필요합니다. 통기망의 압력을 보완하는 증압용 보조선풍기와는 역할이 다릅니다.

막장 풍량이 선풍기 통과 풍량보다 적은 이유는 무엇인가요?

압입식에서는 누풍 때문에 풍관 토출구에 도달하는 풍량이 줄어듭니다. 흡출식에서는 누기 부위를 통해 갱도 공기가 유입되어 선풍기 통과 풍량이 막장 부근에서 흡입한 풍량보다 커질 수 있습니다. 마찰과 장애물은 운전점을 바꾸지만 누풍 없는 풍관 안의 공기를 없애지는 않습니다. 재순환은 총풍량이 줄지 않아도 신선한 공기 공급을 감소시킬 수 있습니다. 측점을 명확히 하고 서로 대응하는 공기밀도 조건에서 비교해야 합니다.

선풍기 회전수를 높이면 풍량 부족이 항상 해결되나요?

아닙니다. 좁아진 갱도, 손상된 통기시설, 누풍, 통기 단락, 재순환, 불균형한 풍량 배분 또는 부적절한 풍관이 원인일 수 있습니다. 통기망을 진단하지 않고 압력만 높이면 작업장 공급은 거의 개선되지 않은 채 동력과 소음만 증가할 수 있습니다. 먼저 풍량 부족의 원인을 확인해야 합니다.

갱내 통기조사는 얼마나 자주 해야 하나요?

주기는 적용 법령, 광산 종류, 위험, 통기 계획 및 조건 변화 속도에 따라 달라집니다. 정해진 주기 외에도 통기망이 크게 바뀌거나 예상하지 못한 측정값이 나타난 경우, 선풍기·통기시설의 설정이 변경된 경우, 새 갱도가 연결되거나 굴진이 상당히 진척된 경우에는 추가 조사 필요성을 검토해야 합니다. 다른 나라나 다른 광산의 측정 간격을 자동으로 적용해서는 안 됩니다.

심부 광산의 열을 통기만으로 관리할 수 있나요?

경우에 따라 가능하지만 암반·고온 지하수·장비에서 유입되는 열과 하강 공기의 압축에 따른 온도 상승 때문에 현재 풍량만으로 적절한 열환경을 유지하기 어려울 수 있습니다. 습도도 작업자의 열 방출에 영향을 줍니다. 국부 냉각, 냉수, 냉동설비, 배수 개선 또는 중앙집중식 공기 냉각을 열스트레스 예방 대책과 함께 검토해야 할 수 있습니다.

탄광과 금속광산에 같은 통기 설계를 적용해도 되나요?

모든 광산에 맞는 단일 설계는 없습니다. 탄광에서는 메탄, 탄진, 자연발열·자연발화 및 설비 적합성 요건이 지배적일 수 있습니다. 금속·비금속광산에서는 DPM, 발파 후 가스, 실리카·광석 분진, 열 및 길고 분산된 갱도가 주요 조건이 될 수 있습니다. 각 설계는 실제 위험과 적용 요건을 따라야 합니다.

결론

효과적인 갱내 통기는 선풍기의 총풍량이 아니라 각 작업 구역에 필요한 공기가 도달하는지로 평가합니다. 필요량을 정하고 통기망을 측정·모델링한 뒤 불필요한 저항과 누풍을 줄이고 초기 풍량·압력 범위를 설정합니다. 그다음 설비를 선정·조정하고, 선택한 선풍기와 설치 조건으로 통기망을 다시 확인합니다. 시스템 설계와 선풍기 선정은 서로 연결되어 있지만 같은 작업은 아닙니다.
