O que é um Ventilador de Mineração? Conceitos Básicos de Ventilação de Minas

O que é um ventilador de mina?

Um ventilador de mina, também chamado de ventilador de ventilação de mina, é um ventilador industrial de grande porte usado para movimentar ar fresco através de uma mina subterrânea ou túnel. Sua principal função é fornecer ar limpo suficiente, diluir e remover poeira e gases nocivos, controlar temperatura e umidade e manter um ambiente de trabalho seguro para os mineiros.

Sem ventilação corretamente projetada e controlada, minas subterrâneas podem acumular rapidamente metano, fumaça/dióxido de motores a diesel, gases de detonação e poeira respirável, criando riscos graves de explosões, intoxicação e doenças pulmonares de longo prazo.

Por que os ventiladores de ventilação são essenciais na mineração

Minas subterrâneas modernas dependem de um sistema completo de ventilação que inclui:

• Vias principais de entrada de ar e vias de retorno

• Poços e chaminés (raises)

• Barragens/vedações (stoppings), portas, reguladores e dutos

• Além de um ou mais grandes ventiladores de mina para impulsionar o fluxo de ar

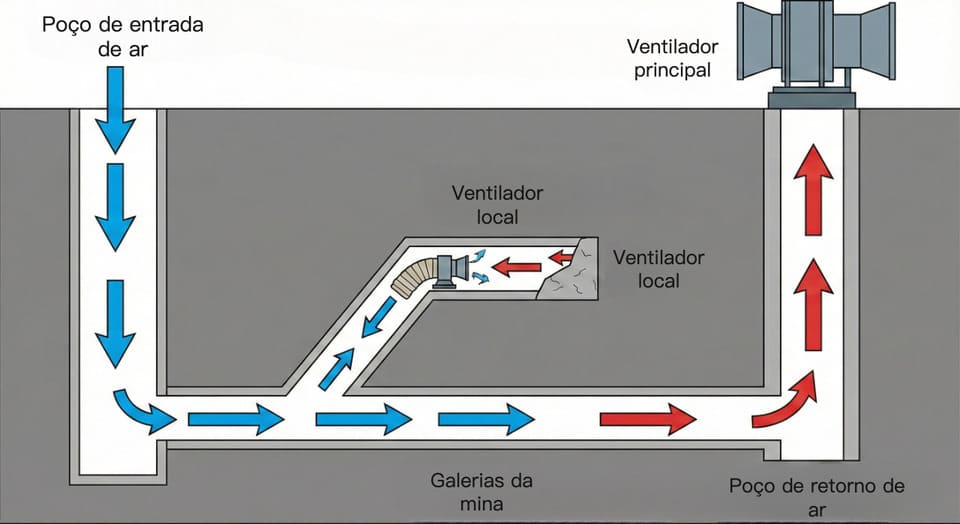

Diagrama simplificado de ventilação subterrânea mostrando poço de entrada, ventilador principal, ventiladores locais e caminhos de ar entre vias de entrada e retorno.

Figura: Sistema simplificado de ventilação de mina subterrânea com poço de entrada, ventilador principal na superfície, ventiladores locais nas frentes e retorno do ar pelo poço de retorno.

Os ventiladores de mina são o “motor” desse sistema. Eles:

• Empurram ou puxam ar fresco da superfície para dentro da mina

• Diluem metano, CO, NOx, SO₂ e outros gases até níveis seguros

• Controlam a concentração de poeira na frente e nos pontos de carregamento

• Removem calor e umidade gerados pela rocha, equipamentos e pela profundidade de lavra

• Mantêm a velocidade do ar para que contaminantes não “fiquem presos” em zonas mortas

Um sistema de ventilação bem projetado é, portanto, uma das partes mais importantes da gestão de segurança em minas.

Principais tipos de ventiladores de mina

Em engenharia de ventilação de minas, os ventiladores normalmente são agrupados pela função e local de instalação, e não pela marca.

1. Ventiladores principais

Grande estação de ventilação principal com ventiladores axiais instalada na superfície, próxima a uma mina a céu aberto.

Figura: Estação de ventilação principal na superfície fornecendo fluxo de ar para as frentes subterrâneas e áreas de lavra em cava.

Ventiladores principais são ventiladores grandes, de alta capacidade, instalados na superfície, geralmente perto do poço principal ou da galeria de acesso (drift/rampa). Eles geram a maior parte da pressão e da vazão de ar para todo o circuito de ventilação da mina.

Características típicas:

• Instalação na superfície em casa de ventilação ou estrutura de concreto

• Frequentemente em configuração em serviço + reserva para confiabilidade

• Com silenciadores, difusores e cones de entrada para melhorar a eficiência

• Acionamento por motores de alta potência, muitas vezes com controle de velocidade (VFD/inversor)

2. Ventiladores booster

Ventilador booster subterrâneo com dutos metálicos instalado em uma galeria para aumentar a pressão de ventilação.

Figura: Ventilador booster instalado em uma galeria subterrânea para elevar a pressão e empurrar ar para áreas remotas.

Ventiladores booster são ventiladores grandes instalados no subsolo, em série com o ventilador principal. Eles são usados em minas profundas ou com alta resistência aerodinâmica para aumentar a pressão em parte da rede de ventilação e ajudar a levar ar para distritos remotos.

Como os boosters alteram a distribuição de pressão, o projeto e o controle devem seguir regras de segurança rigorosas para evitar reversões inesperadas de fluxo ou acúmulo perigoso de gases.

3. Ventiladores auxiliares e locais

Ventilador axial auxiliar com duto flexível amarelo ventilando uma frente de desenvolvimento subterrânea.

Figura: Ventilador auxiliar com dutos flexíveis fornecendo ar fresco diretamente para a frente de desenvolvimento.

Ventiladores auxiliares e ventiladores de ventilação local são menores e usados para ventilar frentes de desenvolvimento, frentes de lavra e “pontas cegas” que não estão diretamente no fluxo principal.

Eles normalmente:

• Ficam próximos à entrada da frente ou em uma via interna (in-bye)

• Conectam-se a dutos de ventilação (rígidos ou flexíveis)

• Fornecem ar fresco diretamente na frente e diluem poeira e fumos de perfuração, detonação e carregamento

Em minas de carvão, também é comum ver ventiladores locais à prova de explosão combinados com dutos de longa distância para ventilação de frente.

Ventiladores axiais vs. centrífugos em minas

Do ponto de vista aerodinâmico, a maioria dos ventiladores de mina pertence a duas famílias.

Ventiladores axiais

• O ar entra e sai paralelo ao eixo do ventilador

• Alta vazão de ar com pressão baixa a média

• Projeto compacto, geralmente com carcaça cilíndrica e pás ajustáveis

• Muito comuns como ventiladores principais, boosters e auxiliares em minas metálicas e de carvão

Ventiladores axiais são indicados para:

• Vias longas com resistência moderada

• Situações em que eficiência e controle por passo variável são importantes

• Ventilação reversível (em alguns modelos), útil para controle de fumaça em emergências

Ventiladores centrífugos

• O ar entra próximo ao centro do rotor (impulsor) e sai radialmente, “virando” 90° dentro da carcaça

• Menor vazão, porém maior pressão do que ventiladores axiais

• Usados quando a mina tem resistência muito alta ou quando se requer construção mais robusta

Ventiladores centrífugos podem ser uma boa escolha para:

• Minas profundas com alta pressão estática

• Poços e galerias com grandes perdas de carga

• Aplicações que exigem equipamento robusto e carcaças pesadas

Na prática, a escolha entre axial e centrífugo depende de:

• Vazão requerida (m³/s ou CFM)

• Pressão total (Pa ou kPa)

• Curva de resistência do sistema (incluindo resistência de Atkinson)

• Limites de ruído, metas de eficiência e espaço disponível de instalação

Principais parâmetros técnicos de um ventilador de mina

Ao projetar ou selecionar um ventilador de mina, engenheiros focam em alguns parâmetros centrais:

Vazão de ar (Q)

Volume de ar fornecido, normalmente em m³/s ou m³/h (ou CFM em alguns países).

Pressão total / pressão estática (Pt, Ps)

Elevação de pressão gerada pelo ventilador para vencer a resistência de poços, galerias, dutos e vazamentos em vedações. Geralmente expressa em Pa ou kPa.

Eficiência (η)

Relação entre a potência aerodinâmica do ar e a potência no eixo. Maior eficiência reduz custos de energia ao longo da vida útil da mina.

Mapa de desempenho de ventilador axial mostrando pressão estática versus vazão, curvas de eficiência e ângulos de passo das pás.

Figura: Mapa de desempenho de um ventilador axial de mina mostrando pressão estática vs vazão, contornos de eficiência e linhas de ângulo de passo.

Curva do ventilador

Relação entre vazão e pressão para uma determinada rotação. A interseção com a curva de resistência do sistema define o ponto de operação.

Potência e rotação

Potência do motor (kW ou HP) e rotação do ventilador (rpm) devem atender à demanda de ventilação, custo de energia e método de partida (partida direta, soft-starter, inversor/VFD).

Ruído e vibração

Importantes para conforto dos trabalhadores e segurança estrutural; normalmente controlados com silenciadores, juntas flexíveis e bases de isolamento.

Segurança e proteção contra explosão

Como os ventiladores de mina influenciam diretamente a atmosfera subterrânea, eles são cobertos por normas e diretrizes rígidas de segurança.

Pontos-chave incluem:

Proteção contra explosão

Em minas de carvão com presença de gás e em algumas minas metálicas, ventiladores principais e auxiliares podem exigir projetos à prova de explosão e motores com certificação Ex para evitar fontes de ignição em atmosferas potencialmente explosivas.

Confiabilidade e redundância

Configurações em serviço/reserva, comutação automática e alimentação elétrica de emergência ajudam a manter o fluxo de ar mesmo se um ventilador ou linha de energia falhar.

Monitoramento e controle

Minas modernas usam sensores e sistemas de controle para monitorar continuamente:

• Rotação do ventilador, corrente e vibração

• Pressão diferencial através do ventilador

• Vazão, concentração de gases e temperatura nas vias principais e retornos

Procedimentos de partida e parada

Alterações na operação do ventilador podem mudar significativamente a distribuição do fluxo; regulamentos normalmente exigem análise de riscos e procedimentos operacionais para paradas programadas.

Aplicações típicas de ventiladores de mina

Ventiladores de mina são usados em praticamente todo tipo de operação subterrânea:

• Minas de carvão – ventiladores principais e boosters para ventilação de toda a mina; ventiladores locais à prova de explosão para longwalls e frentes de desenvolvimento.

• Minas metálicas e não metálicas – grandes ventiladores axiais principais para sistemas por rampa e poços, além de ventiladores auxiliares para rampas/declives e stopes de produção.

• Túneis e obras civis – ventiladores axiais e dutos para túneis rodoviários, ferroviários e hidroelétricos, muitas vezes com lógica semelhante à ventilação auxiliar em mineração.

• Controle de poeira e fumos – uso combinado de ventilação com água/coletores de poeira para reduzir poeira respirável e particulados de diesel.

A seleção e o posicionamento corretos podem reduzir significativamente o consumo de energia, mantendo a qualidade do ar necessária no subsolo.

Como escolher um ventilador de mina (visão do engenheiro)

Um processo profissional de seleção normalmente inclui:

1. Definir a demanda de ventilação

• Vazão necessária por distrito e total da mina

• Mínimos regulatórios (por pessoa, por equipamento a diesel, por frente)

2. Construir ou atualizar o modelo de rede de ventilação

• Comprimentos de galerias, seções transversais e resistência de Atkinson

• Vedações (stoppings), reguladores, portas e caminhos de fuga (leakage)

3. Selecionar tipo e configuração do ventilador

• Axial vs centrífugo

• Ventilador único, dois em paralelo ou em série

• Arranjo serviço/reserva, possível uso de boosters

4. Checar pontos de operação e curvas do ventilador

• Garantir operação estável próxima do pico de eficiência

• Confirmar margem para expansão futura de produção

5. Verificar segurança, ruído e conformidade com normas

• Requisitos à prova de explosão (quando aplicável)

• Regulamentos e diretrizes locais de ventilação

6. Planejar monitoramento e controle

• Uso de inversores/VFD para ajustar vazão e economizar energia

• Integração com SCADA da mina ou sistemas de controle de ventilação
