En los sistemas de ventilación minera e industrial, los ventiladores de flujo axial y los ventiladores centrífugos tienen ventajas de aplicación distintas debido a sus diferencias en la dirección del flujo de aire, parámetros de rendimiento y diseño estructural. Este artículo compara sistemáticamente sus principios de funcionamiento, parámetros clave, puntos de selección y escenarios de aplicación típicos, para ayudar a los ingenieros a realizar la selección óptima del ventilador según los requisitos del proyecto.

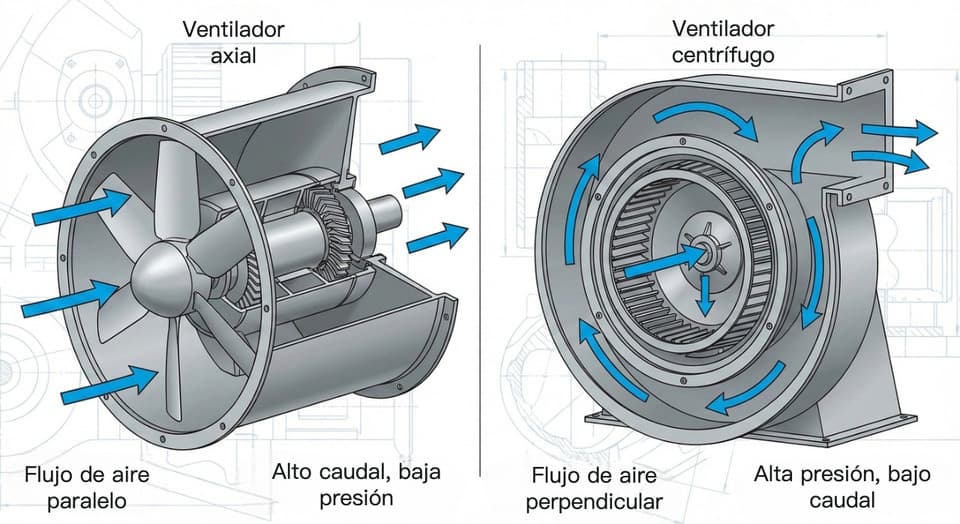

1. Comparación de Principios de Funcionamiento
Ventilador de Flujo Axial
El aire fluye directamente a lo largo del eje del ventilador, impulsado hacia adelante por las palas.
Estructura: El impulsor y el motor están instalados en el mismo eje; la entrada y la salida están alineadas horizontalmente.
Características: Alto flujo de aire, baja presión, baja resistencia inicial.
Ventilador Centrífugo
El aire entra por el centro (entrada) y es lanzado hacia la periferia por la fuerza centrífuga generada por el impulsor rotativo. La presión se acumula dentro de la voluta o el difusor antes de la descarga.
Estructura: El impulsor está alojado dentro de una voluta, la entrada es axial, la salida es radial.
Características: Alta presión, flujo de aire moderado, puede superar fácilmente la resistencia de la red.
2. Diferencias Clave en el Rendimiento
| Índice de Rendimiento | Ventilador de Flujo Axial | Ventilador Centrífugo |
|---|---|---|
| Rango de Flujo | 50,000–300,000 m³/h (grande) | 5,000–200,000 m³/h |
| Presión Total | 500–1,200 Pa (baja presión) | 1,000–5,000 Pa (media-alta) |
| Eficiencia | 75%–85% | 65%–80% |
| Nivel de Ruido | Más bajo (flujo recto, ruido de palas concentrado) | Más alto (cambio de dirección del aire, resonancia en la voluta) |
| Estructura | Compacta, espacio de instalación reducido | Más grande, se requiere espacio para la voluta y mantenimiento |
| Rango de Velocidad | 600–1,800 rpm | 1,200–3,600 rpm |
3. Guías de Selección
Resistencia del Sistema & Longitud del Ducto:
Se prefieren los ventiladores axiales para sistemas con baja resistencia y ductos largos y rectos.
Para resistencias más altas o ductos complejos (muchas curvas/bridas), los ventiladores centrífugos tienen ventaja.Espacio & Instalación:
Los ventiladores axiales son compactos y pueden montarse directamente en bocas de pozo o ductos cortos.
Los ventiladores centrífugos necesitan espacio adicional para la inspección y descarga de la voluta.Consumo de Energía & Eficiencia:
Los ventiladores axiales ofrecen mayor eficiencia y menor consumo de energía para escenarios de gran flujo de aire y baja presión.
Los ventiladores centrífugos mantienen eficiencia estable en un rango más amplio, ideal para media/alta presión, flujo de aire mediano/pequeño.Mantenimiento:
Los ventiladores axiales tienen una estructura simple, fácil reemplazo de palas o motores.
Los ventiladores centrífugos requieren desensamblar el alojamiento para el mantenimiento del impulsor, lo cual toma más tiempo.Control de Ruido & Vibración:
Para áreas sensibles al ruido, instale guías y silenciadores.
Los ventiladores centrífugos típicamente utilizan soportes flexibles y bases amortiguadoras de vibraciones para una operación más suave.
4. Escenarios de Aplicación Típicos
Ventilador de Flujo Axial:
Ventilación principal en pozos de minas, ventilación local subterránea
Escape de hornos metalúrgicos, ventilación de emergencia en túneles y subterráneos
Ventilación e intercambio de aire en talleres grandes
Ventilador Centrífugo:
Ventilación multietapa y extracción de gases en minas de carbón subterráneas
Recolección de polvo y transferencia de gases en plantas químicas
Sistemas de eliminación de polvo de alta presión y secado en industrias de cemento y acero
5. Conclusión & Recomendaciones
Flujo de Selección Rápida:
Evalúe el flujo de aire requerido y la resistencia de la red
Evalue el espacio de instalación y ciclo de mantenimiento
Compare la eficiencia energética y los costos totales para la mejor soluciónPróximos Pasos:
Después de la selección inicial, utilice simulación CFD o pruebas de campo para validar el rendimiento aerodinámico.
Integre la monitorización en línea y la tecnología VFD para optimizar aún más la eficiencia y confiabilidad.
Con esta comparación sistemática, puede seleccionar el ventilador más adecuado para sus condiciones reales, equilibrando las necesidades de instalación y los requisitos operativos para asegurar un sistema de ventilación económico, eficiente y confiable.
