فن معدنی چیست؟ راهنمای فن‌های تهویه معدن

فن معدنی چیست؟

یک فن معدنی که به آن فن تهویه معدن هم گفته می‌شود، یک فن صنعتی بزرگ برای جابه‌جایی هوای تازه در معدن زیرزمینی یا تونل است. وظیفه اصلی آن تأمین هوای پاک کافی، رقیق‌سازی و انتقال گردوغبار و گازهای مضر، کنترل دما و رطوبت و حفظ محیط کاری ایمن برای معدن‌کاران است.

بدون فن‌های تهویه که به‌درستی طراحی و کنترل شوند، معادن زیرزمینی می‌توانند خیلی سریع متان، دود دیزل، گازهای ناشی از آتشباری و گردوغبار قابل تنفس را انباشته کنند و خطر جدی انفجار، مسمومیت و بیماری‌های طولانی‌مدت ریوی ایجاد شود.

چرا فن‌های تهویه در معدن حیاتی‌اند

معادن زیرزمینی مدرن به یک سیستم تهویه کامل متکی هستند که شامل موارد زیر است:

• راهروهای اصلی ورودی و راهروهای برگشتی

• چاه‌ها، رمپ‌ها (Decline/Ramp) و رِیزها (Raise)

• سدهای تهویه، درها، رگولاتورها و داکت‌کشی

• به‌علاوه یک یا چند فن بزرگ معدن برای به‌حرکت درآوردن جریان هوا

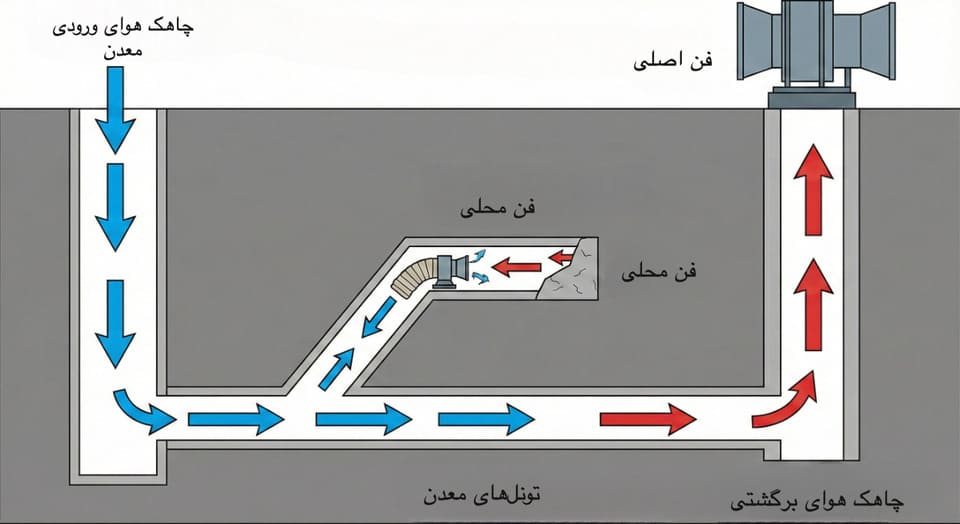

شکل: سیستم ساده‌شده تهویه معدن زیرزمینی با چاه ورودی، فن اصلی روی سطح، فن‌های موضعی در پیشروی‌ها و بازگشت هوا از طریق چاه برگشتی.

فن‌های معدنی «موتور» این سیستم هستند. آن‌ها:

• هوای تازه را از سطح به داخل معدن می‌رانند یا مکش می‌کنند

• متان، CO، CO₂، NOx و سایر گازها را تا سطح ایمن رقیق می‌کنند

• غلظت گردوغبار را در جبهه کار و نقاط بارگیری کنترل می‌کنند

• گرما و رطوبت تولیدشده توسط سنگ، تجهیزات و استخراج عمیق را خارج می‌کنند

• سرعت هوا را طوری نگه می‌دارند که آلاینده‌ها در نقاط کور تهویه یا نواحی کم‌جریان معلق نمانند

بنابراین، یک سیستم فنِ درست طراحی‌شده یکی از مهم‌ترین بخش‌های مدیریت ایمنی معدن است.

انواع اصلی فن‌های معدنی

در مهندسی تهویه معدن، فن‌ها معمولاً بر اساس وظیفه و محل نصب دسته‌بندی می‌شوند، نه بر اساس برند.

1. فن‌های اصلی تهویه (Main Ventilation Fans)

شکل: ایستگاه فن اصلی تهویه معدن روی سطح که جریان هوا را برای کارگاه‌های زیرزمینی و محدوده‌های کاری تأمین می‌کند.

فن‌های اصلی فن‌های بزرگ و پُرظرفیتی هستند که روی سطح نصب می‌شوند، معمولاً نزدیک چاه اصلی یا دهانه تونل. آن‌ها بخش عمده فشار و دبی هوا را برای کل مدار تهویه معدن ایجاد می‌کنند.

ویژگی‌های رایج:

• نصب روی سطح در اتاق فن یا سازه بتنی

• اغلب به‌صورت آرایش «سرویس + رزرو» برای قابلیت اطمینان

• مجهز به صداخفه‌کن، دیفیوزر و مخروط ورودی برای بهبود راندمان

• موتورهای توان‌بالا، غالباً با درایو دورمتغیر (VFD)

2. فن‌های بوستر

شکل: فن بوستر زیرزمینی نصب‌شده در تونل معدن برای افزایش فشار و رساندن هوا به نواحی دوردست.

فن‌های بوستر فن‌های بزرگی هستند که در زیرزمین و به‌صورت سری با فن اصلی نصب می‌شوند. در معادن عمیق یا با مقاومت بالا، برای افزایش فشار در بخشی از شبکه تهویه و کمک به رساندن هوا به نواحی دوردست استفاده می‌شوند.

این فن‌ها معمولاً در شاخه‌های مشخص شبکه (اغلب در مسیر برگشتِ نواحی دوردست) نصب می‌شوند تا افت فشار مسیرهای طولانی جبران شود.

از آنجا که فن‌های بوستر توزیع فشار را تغییر می‌دهند، طراحی و کنترل آن‌ها باید مطابق الزامات ایمنی سختگیرانه انجام شود تا از وارونگی ناگهانی جریان یا تجمع خطرناک گاز جلوگیری شود.

3. فن‌های کمکی و فن‌های موضعی

شکل: فن کمکی معدن با داکت انعطاف‌پذیر که هوای تازه را مستقیم به پیشروی می‌رساند.

فن‌های کمکی و فن‌های تهویه موضعی فن‌های کوچک‌تری هستند که برای تهویه پیشروی‌های توسعه، جبهه‌های تولید و کارگاه‌های کور که مستقیماً در جریان اصلی هوا نیستند استفاده می‌شوند.

آن‌ها معمولاً:

• نزدیک ورودی پیشروی یا در مسیرهای درون‌معدنی نصب می‌شوند

• به داکت تهویه (سخت یا انعطاف‌پذیر) متصل می‌شوند

• هوای تازه را مستقیم به جبهه کار می‌رسانند و گردوغبار و دود ناشی از حفاری، آتشباری و بارگیری را رقیق می‌کنند

در معادن زغال‌سنگ، همچنین فن‌های موضعی ضدانفجار را همراه با داکت‌کشیِ طولانی برای تهویه جبهه کار خواهید دید.

مقایسه فن‌های محوری و سانتریفیوژ در معدن

از دید آیرودینامیکی، بیشتر فن‌های معدنی در دو خانواده قرار می‌گیرند.

فن‌های محوری (Axial-Flow)

• هوا موازی با محور فن وارد و خارج می‌شود

• دبی بالا با فشار کم تا متوسط

• طراحی فشرده، معمولاً با پوسته استوانه‌ای و پره‌های قابل تنظیم

• بسیار رایج به‌عنوان فن اصلی، بوستر و کمکی در معادن فلزی و زغال‌سنگ

فن‌های محوری برای موارد زیر مناسب‌اند:

• مسیرهای طولانی با مقاومت متوسط

• شرایطی که راندمان و کنترل گام پره اهمیت دارد

• تهویه برگشت‌پذیر (در برخی طراحی‌ها) برای کنترل دود در شرایط اضطراری

فن‌های سانتریفیوژ (Centrifugal)

• هوا نزدیک مرکز پروانه وارد می‌شود و به‌صورت شعاعی خارج می‌شود و داخل پوسته ۹۰° تغییر مسیر می‌دهد

• دبی کمتر اما فشار بالاتر نسبت به فن‌های محوری

• اغلب برای معادن با مقاومت بسیار بالا یا نیاز به سازه بسیار مقاوم

فن‌های سانتریفیوژ می‌توانند انتخاب خوبی باشند برای:

• معادن عمیق با فشار ساکن بالا

• چاه‌ها و تونل‌هایی با افت فشار زیاد

• کاربردهایی که به تجهیزات سنگین‌کار و پوسته‌های قوی نیاز دارند

در عمل، انتخاب بین فن محوری و سانتریفیوژ به موارد زیر بستگی دارد:

• دبی موردنیاز (m³/s یا CFM)

• فشار کل (Pa یا kPa)

• منحنی مقاومت سیستم (شامل مقاومت اتکینسون)

• محدودیت‌های نویز، هدف راندمان و فضای نصب موجود

پارامترهای کلیدی فنی یک فن معدنی

وقتی مهندسان یک فن معدنی را طراحی یا انتخاب می‌کنند، چند پارامتر اصلی را بررسی می‌کنند:

• دبی هوا (Q)
  حجم هوای تحویلی، معمولاً بر حسب m³/s یا m³/h (یا CFM در برخی کشورها).

• فشار کل / فشار ساکن (Pt, Ps)
  افزایش فشار ایجادشده توسط فن برای غلبه بر مقاومت چاه‌ها، راهروها، داکت‌کشی و نشتی از سدهای تهویه. معمولاً بر حسب Pa یا kPa بیان می‌شود.

• راندمان (η)
  نسبت توان هوایی به توان محور. راندمان بالاتر هزینه انرژی را در طول عمر معدن کاهش می‌دهد.

شکل: نقشه عملکرد یک فن محوری معدن با نمایش فشار ساکن در برابر دبی هوا، خطوط هم‌راندمان و خطوط زاویه گام پره.

• منحنی فن
  رابطه بین دبی و فشار برای یک دور مشخص. محل تقاطع با منحنی مقاومت سیستم نقطه کار را تعیین می‌کند.

• توان و سرعت
  توان موتور (kW یا HP) و سرعت فن (rpm) باید با وظیفه تهویه، هزینه انرژی و روش راه‌اندازی (DOL، سافت‌استارتر، VFD) سازگار باشد.

• نویز و ارتعاش
  هم برای آسایش کارکنان و هم برای ایمنی سازه اهمیت دارد؛ معمولاً با صداخفه‌کن، اتصال انعطاف‌پذیر و پایه‌های ایزوله کنترل می‌شود.

ایمنی و حفاظت در برابر انفجار

چون فن‌های معدنی مستقیماً بر جوّ زیرزمین اثر می‌گذارند، تحت استانداردها و دستورالعمل‌های ایمنی سختگیرانه قرار دارند.

نکات کلیدی شامل موارد زیر است:

• حفاظت در برابر انفجار
  در معادن زغال‌سنگ گازدار و برخی معادن فلزی، ممکن است فن‌های اصلی و کمکی به طراحی ضدانفجار و موتورهای دارای درجه Ex نیاز داشته باشند تا از ایجاد منبع اشتعال در محیط‌های بالقوه انفجاری جلوگیری شود.

• قابلیت اطمینان و افزونگی
  آرایش سرویس/رزرو، سوییچ‌اوور خودکار و برق اضطراری کمک می‌کند حتی در صورت خرابی یک فن یا قطع یک خط برق، جریان هوا حفظ شود.

• پایش و کنترل
  معادن مدرن با حسگرها و سیستم‌های کنترلی به‌صورت پیوسته این موارد را رصد می‌کنند:

• سرعت فن، جریان الکتریکی و ارتعاش

• اختلاف فشار دو سر فن

• دبی هوا، غلظت گاز و دما در راهروهای اصلی و برگشتی

• رویه‌های راه‌اندازی و توقف
  تغییر وضعیت کارکرد فن می‌تواند توزیع جریان هوا را به‌طور جدی تغییر دهد؛ مقررات معمولاً برای توقف‌های برنامه‌ریزی‌شده فن، ارزیابی ریسک و رویه‌های عملیاتی را الزامی می‌کنند.

کاربردهای معمول فن‌های معدنی

فن‌های معدنی تقریباً در همه عملیات زیرزمینی استفاده می‌شوند:

• معادن زغال‌سنگ – فن‌های اصلی و بوستر برای تهویه کل معدن؛ فن‌های موضعی ضدانفجار برای لانگ‌وال‌ها و پیشروی‌های توسعه.

• معادن فلزی و غیرفلزی – فن‌های اصلی محوری بزرگ برای شبکه‌های رمپ و چاه، به‌همراه فن‌های کمکی برای رمپ‌ها و کارگاه‌های تولیدی.

• تونل‌ها و پروژه‌های عمرانی – فن‌های محوری و داکت‌کشی برای تونل‌های جاده‌ای، ریلی و آبی، که اغلب مشابه تهویه کمکی معدن هستند.

• کنترل گردوغبار و دود – استفاده ترکیبی از تهویه و سامانه‌های آب‌پاش/غبارگیر برای کاهش گردوغبار قابل تنفس و ذرات دیزلی.

انتخاب درست فن و جانمایی مناسب می‌تواند مصرف انرژی را به‌طور چشمگیر کاهش دهد، در حالی که کیفیت هوای موردنیاز زیرزمین تأمین می‌شود.

چگونه فن معدنی را انتخاب کنیم (دیدگاه مهندسی)

یک فرآیند انتخاب حرفه‌ای معمولاً شامل موارد زیر است:

1. تعریف نیاز تهویه

• دبی موردنیاز برای هر ناحیه و مجموع معدن

• حداقل‌های مقرراتی (به ازای نفر، تجهیزات دیزلی، هر پیشروی)

2. ساخت یا به‌روزرسانی مدل شبکه تهویه

• طول راهروها، مقطع‌ها و مقاومت اتکینسون

• سدهای تهویه، رگولاتورها، درها، مسیرهای نشتی

3. انتخاب نوع فن و پیکربندی

• محوری یا سانتریفیوژ

• تک‌فن، دو فن موازی یا سری

• آرایش سرویس/رزرو، امکان استفاده از فن بوستر

4. بررسی نقطه کار و منحنی‌های فن

• اطمینان از کارکرد پایدار نزدیک بیشترین راندمان

• تأیید وجود حاشیه برای توسعه تولید در آینده

5. راستی‌آزمایی ایمنی، نویز و انطباق با استانداردها

• الزامات ضدانفجار (در صورت نیاز)

• مقررات و دستورالعمل‌های محلی تهویه معدن

6. برنامه‌ریزی برای پایش و کنترل

• استفاده از VFD برای تنظیم دبی و صرفه‌جویی انرژی

• یکپارچه‌سازی با SCADA معدن یا سامانه کنترل تهویه
