Ventilasi Tambang Bawah Tanah

Apa itu ventilasi tambang bawah tanah?

Ventilasi tambang bawah tanah adalah pengaturan sirkulasi dan pembagian udara di dalam bukaan tambang untuk menjaga mutu udara, kondisi termal, dan lingkungan kerja yang sesuai. Udara segar diarahkan ke area yang ditempati pekerja dan lokasi kegiatan aktif. Udara yang telah mengandung kontaminan, panas, atau kelembapan berlebih kemudian dialirkan melalui jalur udara balik yang ditentukan dan dikeluarkan dari tambang.

Sistem umumnya mencakup:

• bukaan ke permukaan, sumuran, portal terowongan, terowongan menurun, lubang naik, dan lorong bawah tanah yang menjadi jalur udara;

• sirkuit udara masuk dan udara balik;

• percabangan untuk membagi udara ke area produksi dan muka kerja pengembangan;

• sekat ventilasi, pintu ventilasi, regulator udara, penyekat kedap, persilangan jalur udara yang terpisah, serta perangkat pengarah dan pengatur aliran lainnya;

• saluran ventilasi untuk bukaan buntu dan lokasi kerja setempat;

• kipas utama, kipas penguat jika penggunaannya diizinkan, serta peralatan ventilasi bantu; dan

• alat ukur dan sistem pemantauan debit, tekanan, gas, temperatur, kelembapan, serta kondisi peralatan.

Seluruh unsur tersebut harus dinilai sebagai satu sistem. Debit yang diukur di permukaan belum menunjukkan jumlah udara yang benar-benar mencapai muka kerja yang jauh. Tahanan cabang, kebocoran, posisi perangkat pengatur, dan kondisi saluran menentukan pembagian udara aktual. Untuk proyek di Indonesia, kajian teknik perlu diselaraskan dengan ketentuan pertambangan dan keselamatan kerja yang berlaku bagi lokasi serta kegiatan tambang tersebut. Kepmen ESDM 1827 K/30/MEM/2018 merupakan salah satu rujukan kerangka kaidah teknik pertambangan; status dan ketentuan yang berlaku perlu diperiksa melalui sumber resmi.^[1]

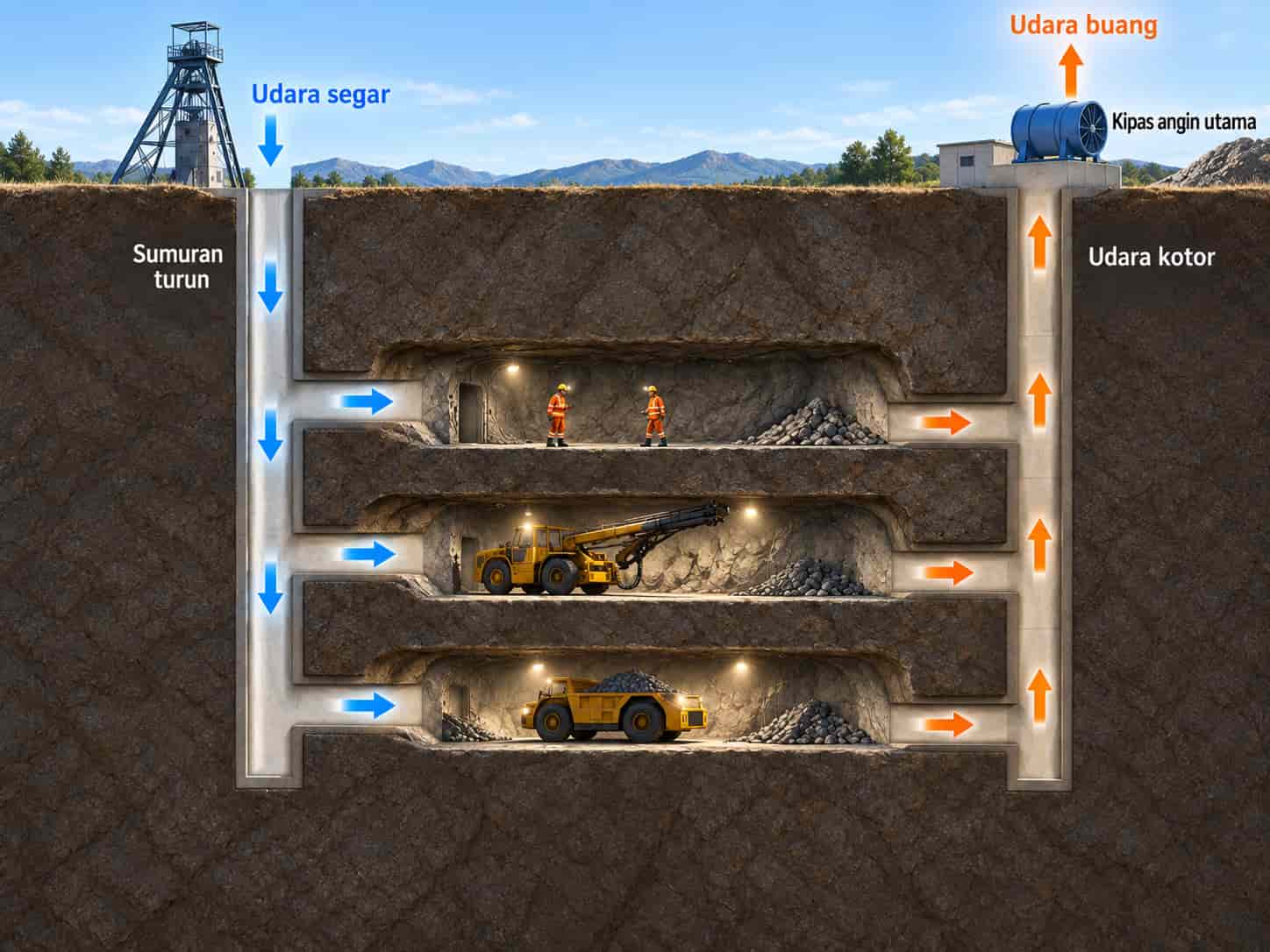

Gambar 1. Skema sederhana ventilasi tambang bawah tanah dengan sistem isap: udara segar masuk, dibagi ke tingkat kerja, kemudian mengalir melalui jalur udara balik dan dibuang oleh kipas di permukaan. Gambar bersifat ilustratif; susunan sebenarnya bergantung pada kondisi setiap tambang.

Bagaimana sirkuit ventilasi bawah tanah bekerja?

Udara mengalir di dalam tambang karena terdapat beda tekanan antara sisi udara masuk dan sisi udara balik jaringan. Beda tekanan ini harus mampu mengatasi kehilangan tekanan pada sumuran, terowongan menurun, lorong, lubang naik, saluran, belokan, percabangan, perangkat pengatur ventilasi, dan sambungan ke permukaan.

Sirkuit sederhana dapat dijelaskan dalam lima tahap:

1. Udara masuk ke tambang. Udara segar diisap atau didorong melalui sumuran, portal, terowongan menurun, atau bukaan masuk lain yang telah ditetapkan.

2. Aliran utama dibagi. Debit total dibagi ke tingkat penambangan, area produksi, bengkel, jalur lalu lintas, stasiun pompa, dan lokasi lain sesuai kebutuhan ventilasinya.

3. Udara mencapai lokasi kerja aktif. Area yang memiliki hubungan menerus antara jalur udara masuk dan udara balik dilayani oleh aliran jaringan utama. Bukaan buntu dan muka kerja pengembangan umumnya memerlukan kipas bantu serta saluran ventilasi karena belum memiliki jalur aliran tembus yang lengkap.

4. Udara tercemar masuk ke jaringan udara balik. Udara diarahkan dari area yang lebih bersih menuju sumber kontaminan, kemudian ke jalur udara balik. Sedapat mungkin, dan sesuai ketentuan yang berlaku, udara tersebut tidak dilewatkan terlebih dahulu melalui lokasi kerja lain yang masih ditempati pekerja.

5. Udara balik keluar dari tambang. Sirkuit udara balik membawa udara menuju sumuran keluar, lubang naik, portal keluar, atau stasiun kipas di permukaan.

Jaringan sebenarnya jarang berupa satu jalur lurus. Jaringan terdiri atas cabang seri dan paralel. Pintu dapat terbuka, regulator dapat diubah, bukaan baru dapat tersambung, area lama dapat disekat, dan jalur kebocoran dapat berubah. Karena itu, ventilasi bawah tanah merupakan tugas operasi yang berkelanjutan, bukan pekerjaan pemasangan sekali selesai.

Keterkaitan ventilasi utama, pembagian udara, ventilasi bantu, dan kipas penguat

Jaringan ventilasi menggabungkan aliran udara seluruh tambang, pembagian ke area operasi, dan ventilasi setempat pada bukaan buntu. Jika diizinkan, kipas penguat meningkatkan tekanan pada sirkuit tertentu. Pengukuran, pemantauan, dan pengendalian menghubungkan fungsi-fungsi tersebut dengan memeriksa apakah kondisi aktual sesuai dengan rencana ventilasi.

Ventilasi utama

Ventilasi utama mengalirkan udara antara bukaan masuk dan keluar utama tambang. Kebutuhan debit dan tekanannya bergantung pada kedalaman, metode penambangan, dimensi jalur udara, armada peralatan, beban kontaminan dan panas, serta pengembangan mendatang. Sambungan di permukaan, sumuran, lorong utama, kebocoran, dan jalur udara balik semuanya memengaruhi titik kerja. Pemilihan kipas utama tambang karena itu harus didasarkan pada analisis jaringan, kemudian diperiksa kembali bersama karakteristik peralatan dan pemasangannya.

Pembagian udara ke area operasi dan cabang jaringan

Aliran utama dibagi ke cabang produksi dan penunjang. Regulator mengubah pembagian udara dengan menambah tahanan pada cabangnya; regulator tidak menghasilkan udara tambahan. Pembatasan yang berlebihan menghabiskan tekanan yang tersedia dan dapat mengurangi pasokan ke area lain. Jika memungkinkan, perbaikan penampang lorong, penutupan kebocoran, pemendekan jalur udara balik, atau penambahan jalur paralel dapat menjadi solusi jangka panjang yang lebih baik.

Ventilasi bantu atau lokal

Bukaan buntu biasanya memerlukan ventilasi bantu melalui saluran karena tidak memiliki sirkuit aliran tembus yang lengkap. Sistem lokal harus memperoleh udara segar yang cukup dari jaringan utama, menyalurkan debit yang diperlukan ke muka kerja pada sistem tiup atau mengisap udara dari muka kerja pada sistem isap, lalu membuang udara tercemar tanpa resirkulasi. Muka kerja pengembangan adalah permukaan batuan di ujung bukaan yang sedang dimajukan, bukan keseluruhan area pengembangan tambang. Susunan tiup, isap, dan gabungan dijelaskan lebih lanjut; perbandingan peralatannya tersedia dalam panduan kipas ventilasi tambang.

Kipas penguat dan pengaruhnya terhadap jaringan

Kipas penguat, yang juga disebut booster fan, meningkatkan tekanan pada sirkuit bawah tanah tertentu apabila penggunaannya diizinkan dan sesuai dengan rencana ventilasi. Pengoperasiannya juga mengubah distribusi tekanan pada cabang-cabang yang terhubung. Karena itu, penilaiannya harus mencakup interaksi dengan kipas utama, risiko resirkulasi, jalur pengalih di sekitar kipas jika diperlukan, kondisi berhenti atau rusak, pengendalian, dan pemantauan. Kipas penguat tidak boleh dinilai sebagai penggantian satu peralatan yang terpisah dari jaringan; fungsinya juga berbeda dari kipas bantu yang melayani saluran menuju muka kerja.

Menentukan kebutuhan debit udara dan tekanan

Evaluasi ventilasi yang berguna memisahkan dua pertanyaan:

1. Berapa debit udara yang dibutuhkan pada setiap lokasi kerja dan kondisi operasi?

2. Berapa tekanan yang diperlukan agar debit tersebut mengalir melalui jalur yang dipilih?

Kebutuhan udara ditentukan oleh bahaya dan kegiatan yang harus dikendalikan. Bergantung pada tambang, faktor ini meliputi jumlah pekerja, peralatan diesel, pelepasan gas, gas dan asap peledakan, debu, panas, kelembapan, tempat pengisian baterai, bengkel, serta emisi proses. Ketentuan yang berlaku dan rencana ventilasi dapat menetapkan debit atau kecepatan minimum. Kebutuhan yang menjadi dasar perancangan harus dikaji untuk setiap area dan kombinasi kegiatan serentak yang realistis, bukan hanya berdasarkan debit total kipas tambang.

Hubungan dasar berikut membantu menyusun data debit dan tekanan. Hubungan ini tidak menggantikan model jaringan yang telah dikalibrasi, kriteria bahaya khusus lokasi, atau rencana ventilasi yang disetujui apabila persetujuan tersebut dipersyaratkan.

Debit udara dan kecepatan aliran

Untuk penampang jalur udara yang telah ditentukan, hubungan dasarnya adalah:

Q = A × v

• Q = debit volumetrik udara, umumnya dalam m³/s;

• A = luas penampang efektif yang dapat dilalui udara, dalam m²; dan

• v = kecepatan rata-rata udara pada penampang tersebut, dalam m/s.

Hubungan ini penting dalam survei ventilasi. Pengukuran kecepatan tanpa luas penampang yang andal tidak menghasilkan debit yang andal. Kecepatan pada satu titik juga belum tentu mewakili rata-rata penampang yang tidak beraturan. Prosedur survei harus menyatakan metode, lokasi stasiun ukur, dimensi penampang, kondisi dan kalibrasi alat, serta faktor koreksi yang diperlukan. Di Indonesia, katalog BSN memuat SNI 13-3621-1994 tentang pengukuran kuantitas udara dengan cara traverse menggunakan vane-anemometer; penerapan metodenya harus mengacu pada dokumen standar, bukan hanya judul katalog.^[3]

Neraca udara pada percabangan dan pertemuan aliran

Jika massa jenis udara lokal pada cabang-cabang yang dibandingkan hampir sama, jumlah debit yang masuk ke suatu simpul harus sesuai dengan jumlah debit yang keluar. Kebocoran yang telah diketahui harus dimasukkan dalam neraca, sedangkan selisih sisanya dievaluasi terhadap ketidakpastian pengukuran:

ΣQ_masuk ≈ ΣQ_keluar

Jika massa jenis berbeda cukup besar antarlokasi pengukuran, bandingkan laju aliran massa atau ubah debit volumetrik ke kondisi acuan yang sama sebelum menyusun neraca. Penanda masuk dan keluar pada persamaan menunjukkan arah aliran terhadap simpul yang ditinjau.

Neraca udara berguna pada akses tingkat, percabangan ke area produksi, pertemuan jalur udara balik, dan sirkuit ventilasi bantu. Selisih besar yang tidak dapat dijelaskan dapat menunjukkan kebocoran, sambungan yang belum dicatat, stasiun ukur yang tidak sesuai, atau pengukuran pada konfigurasi jaringan yang berbeda.

Tahanan jaringan dan kehilangan tekanan

Untuk cabang tambang yang disederhanakan, kehilangan tekanan lazim dinyatakan dengan hubungan kuadrat:

ΔP = R × Q²

• ΔP = kehilangan tekanan pada cabang, umumnya dalam Pa;

• R = tahanan ekuivalen cabang, misalnya dalam Pa/(m³/s)² atau N·s²/m⁸; dan

• Q = debit udara yang melewati cabang, umumnya dalam m³/s.

Pendekatan kuadrat ini digunakan untuk aliran turbulen pada geometri jalur dan massa jenis udara yang telah ditentukan. Nilai tahanan harus dievaluasi ulang jika penampang, kekasaran, hambatan, posisi perangkat pengatur, atau kondisi massa jenis acuannya berubah.

Dalam kajian ventilasi tambang, nilai ekuivalen tersebut dikenal sebagai tahanan jalur udara atau tahanan Atkinson. Nilai angkanya harus dibaca bersama satuan dan konvensi massa jenis yang digunakan. Dalam artikel ini, R sudah mencakup pengaruh massa jenis pada kondisi yang dinyatakan. Nilai ini tidak sama dengan koefisien gesek dan tidak dapat dipertukarkan tanpa konversi dengan parameter tahanan yang memasukkan massa jenis secara terpisah dalam persamaannya.

Tahanan mewakili pengaruh gabungan panjang jalur, keliling dan luas penampang, kekasaran permukaan, hambatan, belokan, sambungan, regulator, serta kehilangan tekanan lainnya. Penampang yang menyempit atau rusak dapat meningkatkan kebutuhan tekanan secara signifikan. Karena itu, gunakan dimensi dan kondisi aktual, bukan hanya ukuran nominal pada gambar rancangan.

Pada tahanan tetap, penggandaan debit menyebabkan kehilangan tekanan menjadi sekitar empat kali lipat. Daya teoretis yang ditransfer ke udara, Q × ΔP, kemudian menjadi sekitar delapan kali lipat, sebelum memperhitungkan efisiensi kipas, motor, dan penggerak. Konsumsi daya listrik sebenarnya tidak harus meningkat dengan rasio yang sama. Menghilangkan hambatan utama atau menambah jalur paralel yang sesuai dapat lebih efektif daripada terus menaikkan tekanan kipas.

Jenis tekanan, kondisi acuan debit, dan massa jenis udara

Data proyek harus menyatakan apakah tekanan yang dimaksud adalah tekanan statis atau tekanan total, serta menunjukkan titik pengukuran atau acuannya. Untuk pembacaan beda tekanan, kedua titik dan jenis tekanan yang dibandingkan harus diketahui. Kenaikan tekanan antara sisi masuk dan keluar kipas tidak dapat langsung dibandingkan dengan kehilangan tekanan suatu cabang jika definisi, lokasi pengukuran, atau kondisi massa jenisnya berbeda.

Nyatakan pula apakah debit volumetrik berlaku pada kondisi aktual di bawah tanah atau telah dikonversi ke kondisi acuan. Pada putaran dan kondisi aerodinamis yang bersesuaian, kenaikan tekanan serta daya yang ditransfer ke udara bergantung pada massa jenisnya. Ketinggian terhadap permukaan laut, temperatur, kelembapan, dan tekanan barometrik perlu dipertimbangkan saat membandingkan hasil pengukuran, kurva kipas, dan data uji penerimaan.

Jangan membandingkan data berikut tanpa menyamakan dasarnya

• debit yang melewati kipas dengan debit yang benar-benar keluar dari ujung saluran tiup atau diisap melalui mulut saluran isap;

• tekanan statis, tekanan total, dan pembacaan beda tekanan tanpa keterangan jenis tekanan serta titik acuannya;

• debit volumetrik aktual dengan debit pada kondisi normal, standar, atau kondisi acuan lain; atau

• hasil model dengan pengukuran yang dilakukan pada konfigurasi jaringan berbeda.

Jalur udara seri dan paralel

Pada rangkaian seri, tanpa kebocoran di antara bagian-bagiannya dan dengan massa jenis yang sebanding, debit yang sama melewati setiap bagian secara berurutan. Tahanannya dijumlahkan:

R_total = R_1 + R_2 + R_3 + ...

Pada rangkaian paralel, debit terbagi ke dua jalur atau lebih. Untuk cabang yang menghubungkan dua simpul yang sama, tanpa sumber tekanan tersendiri di dalam cabang dan dengan hubungan tahanan kuadrat, berlaku:

1 / sqrt(R_total) = 1 / sqrt(R_1) + 1 / sqrt(R_2) + 1 / sqrt(R_3) + ...

Dalam penulisan ini, sqrt(R) berarti akar kuadrat tahanan, sedangkan R_total adalah tahanan ekuivalen gabungan.

Dua jalur paralel yang identik memiliki tahanan ekuivalen sebesar seperempat tahanan satu jalur, jika keduanya tetap terbuka dan terhubung dengan benar. Jalur paralel yang direncanakan dengan baik dapat mengurangi kebutuhan tekanan dan meningkatkan keluwesan operasi. Namun, penyempitan, pemeliharaan yang buruk, atau pemindahan kontaminan ke area aktif lain dapat mengurangi manfaatnya atau membuat susunannya tidak dapat diterima dari sisi keselamatan.

Kebocoran udara dan kehilangan tekanan setempat

Tidak semua udara yang digerakkan oleh sistem utama mencapai lokasi kerja yang dituju. Sebagiannya dapat mengalir melalui pintu yang rusak, sekat yang tidak kedap, celah penutupan, sambungan saluran yang bocor, atau bukaan yang tidak direncanakan. Regulator, perubahan penampang mendadak, belokan, percabangan, kisi pelindung, peredam suara, dan sambungan peralihan juga menimbulkan kehilangan tekanan. Kebocoran mengalihkan aliran udara, sedangkan gesekan dan hambatan setempat menyebabkan kehilangan energi; keduanya merupakan gejala yang berbeda.

Karena itu, evaluasi sistem perlu membedakan:

• udara yang masuk ke tambang;

• udara yang mencapai setiap area operasi;

• udara yang benar-benar mencapai setiap lokasi kerja aktif;

• udara yang disalurkan dari ujung saluran tiup atau diisap melalui mulut saluran isap; dan

• udara yang keluar melalui sirkuit udara balik yang direncanakan.

Setelah kebutuhan awal debit, tekanan, rentang operasi, dan kondisi pemasangan ditetapkan pada tingkat sistem, jenis kipas, model, kurva, motor, serta metode pengendalian dapat dibandingkan melalui halaman pemilihan kipas ventilasi tambang. Asumsi jaringan kemudian diperiksa kembali dan disesuaikan bila karakteristik peralatan atau kondisi pemasangan memerlukannya.

Merancang jalur udara masuk, distribusi ke lokasi kerja, dan udara balik

Mengalirkan udara dari area lebih bersih menuju sumber kontaminan

Jika tata letak tambang memungkinkan, udara segar sebaiknya melewati area yang ditempati pekerja dan area yang lebih bersih sebelum mencapai sumber gas, debu, emisi diesel, gas peledakan, atau panas. Udara tercemar selanjutnya diarahkan ke jalur udara balik, bukan digunakan kembali untuk ventilasi lokasi kerja lain. Prinsip ini membantu membatasi paparan sekunder dan memudahkan pengenalan kondisi tidak normal.

Ventilasi seri pada lokasi yang ditempati pekerja tidak boleh dianggap selalu diizinkan. Jika diperbolehkan oleh ketentuan yang berlaku dan dicantumkan dalam rencana ventilasi, dampak kontaminan, panas, asap, dan keadaan darurat pada area berikutnya harus dinilai secara khusus. Area di hilir aliran menerima udara yang mungkin telah tercemar atau memanas; kebakaran atau pelepasan gas di hulu aliran juga dapat memengaruhinya. Hubungan matematis tahanan seri bukan merupakan izin untuk menerapkan susunan tersebut.

Mencegah aliran pintas dan resirkulasi udara

Aliran pintas udara terjadi ketika udara mengambil jalur yang tidak diinginkan dan bertahanan rendah dari sisi masuk ke sisi udara balik tanpa melewati area sasaran. Resirkulasi terjadi ketika sebagian udara balik yang tercemar masuk kembali ke jalur udara segar atau ke sirkuit ventilasi bantu. Kedua kondisi tersebut dapat menghasilkan debit tinggi pada kipas, sementara muka kerja tetap kekurangan udara segar. Istilah aliran pintas di sini merujuk pada aliran udara, bukan hubungan pendek listrik.

Penyebab yang umum meliputi:

• pintu ventilasi yang terbuka atau rusak;

• kebocoran di sekitar sekat atau penutupan kedap;

• pemasangan sistem ventilasi bantu pada lokasi yang tidak memperoleh udara segar memadai;

• pemisahan yang tidak memadai antara pembuangan udara tercemar dan pengambilan udara segar sistem bantu;

• penempatan atau pengaturan regulator yang tidak tepat;

• hubungan baru antara bukaan udara masuk dan bukaan udara balik; atau

• perubahan operasi kipas yang mengubah hubungan tekanan antarcabang.

Mengoperasikan perangkat pengatur sesuai rencana ventilasi

Sekat, pintu, regulator, persilangan jalur udara pada tingkat berbeda, dan penyekat penutupan mengarahkan serta memisahkan aliran. Kondisi aktual perangkat sama pentingnya dengan rancangannya. Sekat yang rusak atau pintu yang dibiarkan terbuka dapat mengubah pembagian udara jauh dari lokasi tersebut. Perangkat harus diperiksa, ditandai pada peta atau gambar jaringan dalam rencana ventilasi, dan dicakup dalam prosedur manajemen perubahan.

Pengaturan regulator memerlukan perhatian khusus. Dengan menambah tahanan cabangnya, regulator dapat mengurangi debit cabang tersebut dan mengalihkan sebagian udara ke jalur lain. Hasil akhirnya bergantung pada seluruh jaringan dan titik kerja kipas; regulator tidak menciptakan debit tambahan. Perubahan besar harus dinilai pada tingkat jaringan dan diverifikasi dengan pengukuran, bukan dengan anggapan bahwa menutup regulator pasti memperbaiki ventilasi area tertentu.

Memperhitungkan pengembangan tambang berikutnya

Jaringan berubah ketika muka kerja pengembangan maju, area penambangan dibuka atau ditutup, jalur angkut berpindah, dan jalur udara balik diperpanjang. Susunan yang memadai pada tahap produksi sekarang dapat menjadi tidak memadai setelah tingkat baru terhubung atau saluran ventilasi menjadi lebih panjang.

Perencanaan ventilasi setidaknya perlu mempertimbangkan:

• tata letak operasi saat ini;

• tahap pengembangan dan produksi berikutnya;

• jalur udara masuk dan udara balik terpanjang yang diperkirakan;

• penggunaan dan penempatan peralatan diesel atau listrik pada tahap berikutnya;

• kondisi panas dan air yang mungkin dijumpai pada kedalaman lebih besar;

• penutupan, penyekatan, dan perubahan jalur udara yang direncanakan; serta

• kondisi operasi normal, produksi berkurang, peledakan, pemeliharaan, dan keadaan darurat.

Ventilasi bantu pada muka kerja pengembangan dan bukaan buntu

Ventilasi bantu harus dievaluasi kembali seiring kemajuan muka kerja pengembangan. Penambahan panjang saluran meningkatkan tahanan dan menambah sambungan yang berpotensi bocor, tetapi kehilangan tekanan dan kebocoran memengaruhi kinerja melalui mekanisme berbeda. Saluran ventilasi, yang lazim disebut ducting, adalah saluran buatan yang dipasang di dalam bukaan, baik fleksibel maupun kaku; saluran ini berbeda dari lorong atau galeri tambang itu sendiri.

Gesekan dan hambatan meningkatkan tekanan yang diperlukan untuk debit tertentu. Pada putaran kipas dan sudut sudu tetap, perubahan tahanan menggeser perpotongan kurva kipas dan kurva sistem, sehingga titik kerja berubah. Gesekan tidak menghilangkan udara dari saluran yang kedap. Tanpa kebocoran, laju aliran massa sepanjang saluran tetap terjaga, walaupun debit volumetrik yang terukur dapat berbeda jika massa jenis berubah.

Kebocoran mengubah hubungan antara debit kipas dan debit yang disalurkan atau diisap di muka kerja. Pada sistem tiup, sebagian udara dapat keluar melalui kebocoran sebelum mencapai ujung saluran. Pada sistem isap, udara lorong dapat masuk melalui bagian yang bocor, sehingga debit kipas lebih besar daripada debit yang diisap di muka kerja. Resirkulasi merupakan masalah tersendiri yang mengurangi pasokan udara segar meskipun debit total kipas masih tinggi.

Evaluasi pada tingkat sistem perlu memeriksa:

• debit udara segar dari jaringan utama yang tersedia bagi sirkuit ventilasi bantu;

• posisi kipas dan titik pembuangannya terhadap jalur udara masuk serta udara balik;

• diameter, panjang, bahan, sambungan, belokan, dan kerusakan saluran;

• jarak antara ujung keluar saluran tiup atau mulut masuk saluran isap dan muka kerja;

• debit aktual pada ujung keluar saluran tiup atau mulut masuk saluran isap, bukan hanya debit nominal yang tercantum pada pelat spesifikasi kipas;

• jalur udara di luar saluran yang melengkapi sirkuit setempat dari udara masuk menuju udara balik;

• kondisi debu, gas, panas, serta gas dan asap peledakan;

• pengaruh pergerakan peralatan dan perpanjangan saluran; serta

• interlok keselamatan, alarm, dan tindakan jika ventilasi terhenti atau berkurang.

Pada ventilasi tiup atau hembus, saluran bekerja pada tekanan positif terhadap udara di sekitarnya. Pada ventilasi isap, tekanan di dalam saluran lebih rendah daripada tekanan udara lorong; saluran harus mampu menahan beda tekanan tersebut tanpa kempis atau rusak. Sistem gabungan dapat membantu pada aplikasi tertentu, tetapi memerlukan koordinasi debit dan posisi saluran. Membalik arah putaran motor saja tidak otomatis mengubah sistem tiup menjadi sistem isap yang sesuai. Karakteristik aerodinamis kipas, konstruksi saluran, sambungan masuk dan keluar, pengendalian, serta jalur udara balik harus sesuai dengan kondisi operasi yang dirancang.

Pertimbangan pemilihan peralatan dan operasi dengan saluran tersedia pada halaman kipas bantu tambang. Jarak ke muka kerja dan batasan pemasangan harus ditentukan berdasarkan kondisi proyek serta ketentuan yang berlaku. Penelitian di Kubang Kicau, UBPE Pongkor, menelaah perbaikan kondisi dan penempatan saluran bersama konfigurasi kipas sebagai satu persoalan jaringan, bukan sekadar penambahan kapasitas peralatan.^[5]

Tantangan utama ventilasi tambang bawah tanah

Gas tambang serta gas dan asap peledakan

Bahaya gas bergantung pada geologi dan metode penambangan. Metana merupakan perhatian penting pada banyak tambang batu bara bawah tanah. Pada tambang lain, produk peledakan, karbon monoksida, oksida nitrogen, senyawa sulfur, radon, atau gas proses dapat menjadi faktor utama. Rencana ventilasi harus mengidentifikasi sumber yang mungkin ada, laju pelepasan yang diperkirakan, titik pemantauan, ambang alarm, waktu pembersihan udara, dan prosedur masuk kembali. SNI 13-4123-1996 secara khusus membahas pengukuran metana pada tambang batu bara bawah tanah; cakupannya tidak mewakili pengukuran semua jenis gas.^[4]

Setelah peledakan, beroperasinya kembali kipas tidak membuktikan bahwa lokasi kerja sudah aman. Waktu pengenceran dan pembuangan gas serta asap bergantung pada jumlah dan lokasi sumber, debit yang tersedia, jarak menuju jalur udara balik, zona aliran stagnan, dan kondisi saluran lokal. Pekerja hanya boleh masuk kembali sesuai prosedur tambang dan hasil pemeriksaan atmosfer yang dipersyaratkan, bukan hanya karena waktu tunggu tertentu telah lewat atau kipas terlihat berputar.

Partikulat diesel dan emisi gas

Peralatan diesel menghasilkan partikulat diesel (DPM) bersama gas seperti karbon monoksida, karbon dioksida, oksida nitrogen, senyawa sulfur, dan hidrokarbon. Pada tambang tempat penggunaannya diizinkan, emisi serta paparan pekerja perlu dikendalikan melalui beberapa tindakan yang saling melengkapi. Ventilasi merupakan bagian dari pengendalian, bukan pengganti pengurangan emisi pada sumbernya. Untuk proyek di Indonesia, evaluasi lingkungan kerja juga perlu memperhatikan ketentuan Keselamatan dan Kesehatan Kerja (K3) Lingkungan Kerja yang berlaku.^[2]

Strategi pengendalian partikulat diesel dapat menggabungkan:

• debit yang memadai untuk mengencerkan dan membawa emisi ke jalur udara balik;

• mesin diesel beremisi lebih rendah dan bahan bakar yang sesuai spesifikasi peralatan;

• pemeliharaan dan pengujian emisi secara teratur;

• filter partikulat diesel atau pengolahan gas buang lain yang cocok dengan aplikasi;

• pengaturan lalu lintas dan pembatasan waktu mesin diesel dibiarkan menyala pada putaran langsam tanpa keperluan operasi;

• penjadwalan serta pembatasan jumlah peralatan yang beroperasi bersamaan di setiap area; dan

• pengukuran paparan pekerja serta pemantauan atmosfer tambang.

Penambahan debit dapat menurunkan konsentrasi, tetapi juga menambah kebutuhan energi tanpa memperbaiki emisi dari mesin yang tidak terawat. Ventilasi harus dikoordinasikan dengan pengendalian pada sumber. Pengukuran partikulat diesel perlu menyatakan metode, parameter yang dianalisis, dan dasar penilaian paparannya. Perhitungan udara berdasarkan daya mesin saja tidak menggantikan evaluasi paparan atau pemeriksaan gas buang yang relevan.

Pengendalian debu

Ventilasi membantu mengencerkan dan mengangkut debu di udara, tetapi tidak otomatis menangkap debu pada sumbernya. Kecepatan yang berlebihan dapat mengangkat kembali debu yang telah mengendap. Pemotongan, pengeboran, peremukan, pemuatan, pemindahan material, dan penyemprotan beton dapat memerlukan semprotan air, penutupan sumber, pencuci udara, pengumpul debu basah, atau pengisapan lokal selain ventilasi umum.

Jika diperlukan penangkapan atau pengolahan debu, debit pengisapan, posisi tudung penangkap, tahanan saluran, sistem air atau penyaringan, serta jalur pembuangan akhir harus dirancang sebagai sistem pengendalian sumber tersendiri. Panduan peralatan ekstraksi debu tambang membahas kelompok peralatan tersebut. Pengisapan debu setempat tidak sama dengan ventilasi bantu yang melayani keseluruhan muka kerja.

Panas dan kelembapan pada tambang dalam

Beban panas dapat berasal dari batuan sekitar, pemanasan akibat kompresi udara ketika turun melalui sumuran masuk, air tanah panas, mesin diesel, motor dan peralatan listrik, peledakan, serta aktivitas manusia. Ventilasi merupakan pengendalian teknik penting, tetapi pendinginan tambahan dapat diperlukan. Penilaian perlu mencakup kemampuan pembuangan panas dan paparan panas pada pekerja. Istilah tekanan panas di sini berkaitan dengan iklim kerja, bukan beda tekanan aliran udara. Penilaiannya memperhitungkan temperatur, kelembapan, kecepatan udara, radiasi panas, dan aktivitas fisik pekerja.^[9]

Debit yang lebih besar tidak selalu menjadi jawaban lengkap. Jika udara masuk sudah panas dan lembap, kemampuan pendinginannya dapat terbatas. Kecepatan tinggi juga dapat menimbulkan debu atau kondisi yang mengganggu di jalur lalu lintas. Kajian pengelolaan panas perlu mempertimbangkan, sesuai kebutuhan:

• temperatur bola kering dan bola basah untuk kajian udara tambang, serta parameter indeks paparan panas yang dipilih; jika menggunakan Indeks Suhu Basah dan Bola (ISBB), lengkapi pengukuran dengan suhu basah alami dan suhu bola sesuai metode yang berlaku;^[9]

• kelembapan dan masuknya air ke jalur udara segar;

• panas dari batuan dan air tanah;

• panas peralatan dan peledakan;

• panjang jalur udara dan pemanasan akibat kompresi udara seiring pertambahan kedalaman;

• pendinginan setempat atau pendinginan udara terpusat; serta

• pengaturan kerja–istirahat dan prosedur pencegahan gangguan akibat tekanan panas.

Perubahan produksi dan kebutuhan udara

Kebutuhan udara berubah ketika peralatan dan pekerja berpindah, produksi beralih antartingkat, peledakan berlangsung, dan muka kerja pengembangan maju. Pengaturan tetap dapat memasok terlalu banyak udara ke area tidak aktif, sementara muka kerja aktif kekurangan ventilasi. Namun, pengurangan debit tanpa informasi yang andal dapat menghilangkan cadangan keselamatan yang penting.

Sistem perlu menetapkan kondisi operasi normal dan tidak normal, debit minimum yang diizinkan, kebutuhan pemantauan, serta kewenangan untuk mengubah perangkat pengatur atau operasi kipas. Area yang tampak tidak aktif tidak boleh langsung dianggap tidak memerlukan ventilasi.

Penggunaan energi dan efisiensi sistem

Ventilasi dapat menjadi salah satu beban listrik kontinu yang besar pada tambang bawah tanah. Porsi sebenarnya bergantung pada kedalaman, tata letak, iklim, metode penambangan, pendinginan, dan peralatan terpasang. Kajian Kubang Kicau membahas perbaikan konfigurasi saluran dan kipas sebagai pilihan optimalisasi jaringan. Hasil kajian satu lokasi bukan persentase penghematan yang dapat diterapkan langsung ke semua tambang Indonesia; manfaat harus ditentukan dari pengukuran dan kondisi operasi proyek sendiri.^[5]

Efisiensi sistem tidak boleh disamakan dengan efisiensi kipas saja. Energi dapat terbuang akibat:

• jalur udara masuk atau udara balik dengan tahanan tinggi;

• regulator dan penyempitan yang tidak diperlukan;

• kebocoran pada sekat, pintu, atau saluran;

• konfigurasi masuk dan keluar stasiun kipas permukaan yang tidak sesuai;

• pasokan udara melebihi kebutuhan area tidak aktif;

• pengaturan kendali yang tidak tepat; serta

• kipas yang beroperasi jauh dari titik kerja yang diperlukan jaringan.

Pemantauan dan survei ventilasi

Rancangan atau model komputer tetap merupakan prediksi sampai dibandingkan dengan pengukuran bawah tanah. Survei ventilasi mencatat pembagian debit dan hubungan tekanan aktual pada konfigurasi jaringan tertentu. Pemantauan kontinu melengkapi survei dengan informasi perubahan kondisi kritis di antara jadwal pengukuran.

Apa saja yang perlu diukur?

Kecepatan udara dan luas penampang. Keduanya digunakan untuk menentukan debit pada cabang atau lokasi kerja. Hasilnya membantu memeriksa pembagian udara, mengenali penurunan aliran, dan memperbarui model ventilasi.

Tekanan. Catat apakah pembacaan merupakan tekanan statis atau total. Untuk beda tekanan, nyatakan kedua titik pengukuran dan jenis tekanan pada masing-masing titik. Data tekanan yang konsisten, bersama debit, membantu memeriksa titik kerja kipas serta mencari hambatan, kebocoran, atau perubahan pengaturan.

Konsentrasi gas dan kontaminan. Gunakan alat serta metode pengambilan sampel yang sesuai dengan bahaya yang diidentifikasi. Hasilnya mendukung penilaian atmosfer, evaluasi paparan, alarm, interlok peralatan, dan penetapan kondisi masuk kembali ke lokasi kerja.

Temperatur dan kelembapan. Data ini diperlukan untuk mengevaluasi tekanan panas dan kinerja pendinginan. Perbandingan antararea dan kondisi operasi membantu membedakan pengaruh kedalaman, musim, dan perubahan sistem pendinginan.

Kondisi operasi kipas. Catat status operasi, putaran, daya, getaran, dan temperatur bantalan. Untuk data daya, jelaskan apakah yang dimaksud adalah daya poros atau daya listrik masuk. Informasi tersebut membantu menghubungkan penurunan kondisi atau kerusakan peralatan dengan perubahan jaringan ventilasi.

Posisi pintu, regulator, dan perangkat pengatur lainnya. Periksa kesesuaian konfigurasi aktual dengan rencana ventilasi. Perubahan pengaturan dapat menjelaskan pergeseran debit cabang yang tidak diperkirakan meskipun operasi kipas tidak berubah.

Penelitian di tambang Kencana, PT Nusa Halmahera Minerals, menggabungkan pengukuran kondisi termal, penampang bukaan, kecepatan udara, dan tekanan saluran untuk mengevaluasi kualitas serta kuantitas udara. Contoh tersebut menunjukkan pentingnya menghubungkan hasil pengukuran dengan keadaan fisik jaringan. Alat, lokasi, ambang alarm, dan frekuensi pengukuran tetap harus ditetapkan berdasarkan bahaya, rencana ventilasi, dan ketentuan proyek sendiri, bukan disalin dari jadwal penelitian atau tambang lain.^[6]

Mutu pengukuran menentukan mutu evaluasi

Kesalahan survei yang umum meliputi stasiun ukur yang tidak sesuai, dimensi penampang yang tidak akurat, gangguan aliran dekat belokan atau pintu, alat yang tidak terkalibrasi, terlalu sedikit titik pengukuran melintang, serta pengukuran pada konfigurasi jaringan yang tidak dicatat. Catatan survei yang berguna memuat tanggal, lokasi, penampang, metode, alat, kondisi operasi, serta perangkat pengatur atau hambatan di sekitarnya. Kalibrasi alat ukur berbeda dari penyesuaian model jaringan terhadap data lapangan. Dalam kajian distribusi udara DMLZ, pembacaan sistem pemantauan ventilasi (Ventilation Monitoring System, VMS) dibandingkan dengan pengukuran lapangan. Peneliti mengusulkan kalibrasi perangkat pengukuran VMS; usulan ini tidak berarti setiap selisih pembacaan pasti disebabkan oleh sensor.^[3][8]

Membandingkan model dengan kondisi aktual tambang

Ketika debit terukur berbeda dari hasil model, menaikkan tekanan kipas tidak otomatis menjadi tindakan yang tepat. Penyebabnya dapat berupa:

• tahanan jalur udara yang diperkirakan secara tidak tepat;

• posisi pintu atau regulator yang berbeda dari asumsi model;

• kebocoran melalui sekat atau ke bukaan lama;

• jalur udara yang menyempit atau rusak;

• kebocoran saluran atau sambungan yang rusak;

• hubungan baru yang belum dimasukkan ke model; atau

• kipas atau sistem kendali yang bekerja berbeda dari kondisi yang diasumsikan.

Model perlu dikalibrasi terhadap pengukuran dan diperbarui setelah perubahan penting pada tambang. Kajian Kencana membandingkan kondisi aktual dan hasil perhitungan atau simulasi, sekaligus menelaah pengaruh kebocoran serta konfigurasi saluran. Contoh itu bukan pengganti survei proyek sendiri dan tidak membenarkan pemakaian parameter tambang lain tanpa pemeriksaan.^[6]

Gejala peringatan dan pemeriksaan awal

Gejala berikut merupakan titik awal penelusuran, bukan diagnosis pasti. Pemeriksaan harus mengikuti prosedur tambang dan mencatat konfigurasi jaringan. Perbandingan tekanan–debit juga memerlukan pengaturan kipas, titik ukur, serta kondisi massa jenis udara yang sebanding.

Ventilasi muka kerja memburuk, tetapi kipas tampak beroperasi normal.

Kebocoran saluran, sambungan rusak, saluran yang makin panjang, saluran kempis, hambatan, atau posisi mulut saluran yang tidak sesuai dapat mengurangi debit yang disalurkan atau diisap. Resirkulasi dapat mengurangi pasokan udara segar meskipun debit pada kipas tetap tinggi.

Bandingkan debit terukur pada kipas dengan debit di ujung keluar saluran tiup atau mulut masuk saluran isap pada kondisi operasi yang sama. Periksa saluran dan jalur setempat dari udara masuk menuju udara balik. Debit yang diisap dari muka kerja tidak otomatis berarti debit udara segar.

Debit suatu cabang berkurang tanpa perubahan operasi kipas yang direncanakan.

Perubahan posisi pintu atau regulator, sekat rusak, hubungan baru, atau hambatan pada lorong dapat mengubah pembagian tekanan dan debit. Penyebabnya dapat berada pada cabang lain yang terhubung, bukan di lokasi kerja yang mengalami kekurangan udara.

Periksa posisi perangkat pengatur, telusuri jalur udara, lalu ulangi pengukuran debit dan tekanan. Cocokkan konfigurasi aktual dengan rencana ventilasi terbaru.

Tekanan kipas meningkat sementara debit menurun.

Pada pengaturan tetap dan daerah operasi stabil kurva kipas, pola ini dapat mengindikasikan peningkatan tahanan sistem. Penyebab yang mungkin meliputi saluran kempis, kisi tersumbat, sambungan peralihan yang rusak, atau penampang lorong yang memburuk.

Periksa pengaturan kipas, jenis tekanan, dan titik pengukuran. Bandingkan tekanan sepanjang jalur dan periksa bagian yang mengalami kenaikan kehilangan tekanan.

Debit kipas meningkat di luar perkiraan sementara tekanannya menurun.

Pada kondisi operasi yang sebanding, pintu atau regulator yang terbuka, kebocoran besar, atau aliran pintas antara udara masuk dan udara balik dapat mengurangi tahanan efektif tanpa memperbaiki pasokan udara yang berguna di lokasi kerja.

Susun neraca udara dan periksa pintu, sekat, penutupan kedap, regulator, serta hubungan baru. Tentukan jalur yang sebenarnya dilalui udara tambahan tersebut.

Konsentrasi gas atau partikulat diesel, atau temperatur, meningkat setelah lokasi produksi berubah.

Kebutuhan ventilasi mungkin telah bergeser tanpa perubahan pengendalian yang sesuai. Penjadwalan peralatan, debit cabang, atau mutu dan lokasi pengukuran juga mungkin berubah.

Pastikan lokasi kegiatan dan peralatan, periksa alat ukur atau hasil pengambilan sampel yang relevan, dan ukur debit di area yang terdampak.

Perbedaan besar antara debit model dan debit terukur terus berlangsung.

Penyebab yang mungkin meliputi geometri atau tahanan yang salah, posisi perangkat pengatur atau sambungan yang tidak tercatat, kebocoran, stasiun ukur yang tidak tepat, serta data dari kondisi operasi berbeda.

Ulangi survei dengan konfigurasi yang dicatat, cocokkan rencana dengan bukaan aktual, lalu kalibrasikan kembali model sebelum mengubah titik kerja yang disyaratkan atau setelan kipas.

Ventilasi sesuai kebutuhan dan pengendalian adaptif

Ventilasi sesuai kebutuhan, atau Ventilation on Demand (VoD), menyesuaikan debit dengan kegiatan aktual dan kondisi lingkungan, bukan mempertahankan semua bagian sistem yang dapat dikendalikan pada satu pengaturan tetap. Masukan dapat berupa jadwal produksi, posisi kendaraan dan pekerja, konsentrasi gas, temperatur, debit cabang, tekanan, posisi pintu, serta status peralatan.

Penerapannya dapat dikembangkan secara bertahap, misalnya:

1. Pengendalian berdasarkan waktu: pengaturan yang telah ditetapkan untuk giliran kerja, peledakan, pemeliharaan, atau periode tanpa kegiatan.

2. Pengendalian berdasarkan kejadian: perubahan debit ketika peralatan memasuki suatu area atau kegiatan produksi dimulai.

3. Pengendalian dengan umpan balik pengukuran: penyesuaian terhadap konsentrasi gas, temperatur, tekanan, atau debit yang benar-benar terukur.

4. Pengendalian terkoordinasi seluruh jaringan: penyelarasan kipas, regulator, pintu, dan pengaturan masing-masing area.

Tugas akhir berbahasa Indonesia yang tercatat dalam repositori ITB, oleh Muhammad Zaki Al Umam, mengkaji pengenceran metana pada model fisik dan numerik muka kerja tambang batu bara dengan sistem VoD skala laboratorium. Penelitian tersebut memberi contoh pengujian hubungan aliran, pengaturan kipas, dan pengenceran gas, bukan bukti hasil penghematan pada tambang yang beroperasi. Manfaat di lapangan bergantung pada perubahan kebutuhan, kemampuan pengendalian jaringan, mutu sensor dan komunikasi, uji operasi awal, serta praktik operasi sebelumnya.^[7]

VoD bukan izin untuk mengurangi debit hanya karena suatu area tampak tidak aktif. Batasan penghentian kipas, kebutuhan minimum, serta persyaratan untuk tambang batu bara atau tambang dengan gas mudah terbakar tetap harus dipenuhi. Sistem yang andal memerlukan:

• debit minimum dan batas keselamatan yang jelas;

• lokasi sensor yang telah diverifikasi serta alat ukur terkalibrasi;

• kondisi aman yang ditetapkan untuk kegagalan komunikasi atau sensor;

• interlok dan prosedur respons terhadap alarm;

• model jaringan atau logika kendali teruji yang memperhitungkan cabang-cabang terhubung;

• kewenangan dan prosedur untuk beralih ke pengendalian manual; serta

• verifikasi melalui pengukuran bahwa debit bawah tanah benar-benar berubah sesuai perintah kendali.

Kesiapsiagaan menghadapi gangguan dan manajemen perubahan ventilasi

Aliran ventilasi dapat berubah cepat setelah kipas berhenti akibat proteksi, listrik padam, kebakaran, kerusakan sekat atau pintu, perubahan setelan regulator, tersambungnya bukaan tambang baru, atau kerusakan saluran bantu. Dampaknya dapat menjangkau area yang jauh dari lokasi kejadian.

Rencana penanganan gangguan dan keadaan darurat yang disusun khusus untuk tambang perlu mencakup:

• berhentinya kipas utama, kipas penguat, atau kipas bantu;

• kegagalan pasokan daya, kendali, sensor, atau komunikasi;

• alarm tekanan atau debit yang tidak mencukupi;

• alarm gas, asap, temperatur, atau kontaminan;

• penarikan seluruh pekerja dari area terdampak dan penghentian serta isolasi peralatan sesuai prosedur;

• batasan dan syarat menyalakan kembali peralatan;

• pemeriksaan lokasi dan atmosfer sebelum masuk kembali;

• susunan ventilasi sementara yang telah memperoleh persetujuan yang diperlukan; serta

• pencatatan, penelaahan, dan pemberian izin atas perubahan.

Untuk proyek Indonesia, persyaratan pertambangan dan keselamatan lingkungan kerja harus diperiksa bersama rencana serta prosedur tambang. Kepmen ESDM 1827 K/30/MEM/2018 dan Permenaker 5/2018 merupakan rujukan dengan lingkup berbeda; keduanya tidak menggantikan analisis kebutuhan udara atau rencana tanggap darurat khusus lokasi. Penanggung jawab teknis dan keselamatan perlu memastikan versi ketentuan yang berlaku, pembagian kewenangan, dan syarat pemulihan operasi. Ketentuan Indonesia tidak otomatis berlaku bagi proyek di negara lain.^[1][2]

Tahapan praktis evaluasi ventilasi bawah tanah

1. Tentukan tahapan pengembangan dan penambangan serta skenario operasi. Tinjau bukaan saat ini, pengembangan yang direncanakan, area produksi, jadwal peralatan, siklus peledakan, kondisi pemeliharaan, dan rencana perluasan.

2. Identifikasi bahaya dan kriteria kebutuhan udara. Catat sumber gas, partikulat diesel, debu, gas peledakan, panas, kelembapan, kebakaran, serta emisi proses. Pastikan kebutuhan minimum debit dan kecepatan, batas paparan, serta kriteria lokasi yang berlaku.

3. Petakan jaringan ventilasi. Catat bukaan masuk dan keluar, hubungan cabang, perangkat pengatur, sirkuit bantu, penyekat, jalur kebocoran, lokasi kipas, serta titik pemantauan.

4. Ukur sistem yang ada. Lakukan survei debit, tekanan, atmosfer, dan kondisi termal pada keadaan operasi yang diketahui. Untuk ventilasi bantu, periksa debit yang disalurkan di ujung saluran tiup atau diisap pada mulut saluran isap sesuai susunannya.

5. Bangun atau perbarui model jaringan. Gunakan tekanan dan debit terukur untuk memperkirakan tahanan cabang dan mengalibrasi model. Jangan hanya mengandalkan gambar rancangan atau nilai kekasaran yang diasumsikan.

6. Uji alternatif. Bandingkan perbaikan jalur udara, penutupan kebocoran, jalur paralel, perubahan pengaturan, urutan produksi, pengaturan kipas, dan tahap pengembangan berikutnya. Dasar cadangan untuk kebocoran, perluasan, atau ketidakpastian harus dicatat, bukan berupa penjumlahan persentase tanpa penjelasan.

7. Tetapkan rentang operasi awal, kemudian bandingkan peralatan. Nyatakan pasangan debit–tekanan untuk kebutuhan minimum, normal, dan maksimum, beserta massa jenis acuan, pemasangan, pengendalian, serta tindakan saat gangguan. Setelah pilihan kipas dibandingkan, periksa kembali jaringan menggunakan kurva dan kondisi pemasangan peralatan yang dipilih.

8. Lakukan uji operasi awal dan verifikasi. Pastikan kinerja setelah pemasangan melalui pengukuran lapangan, pengujian alarm, pemeriksaan kendali, dan uji penerimaan di pabrik atau di lokasi bila dipersyaratkan. Metode, toleransi, dan edisi standar pengujian perlu ditetapkan dalam dokumen proyek. Untuk informasi terkait, lihat halaman pembuatan dan pengendalian mutu kipas ventilasi tambang.

9. Pelihara dan tinjau kembali. Perbarui rencana serta model setelah perubahan penting, bandingkan kecenderungan hasil pengukuran, periksa perangkat pengatur dan saluran, lalu telusuri penyimpangan yang belum dapat dijelaskan.

Perbedaan prioritas ventilasi menurut jenis tambang

Tambang batu bara bawah tanah. Metana, debu batu bara, pemanasan sendiri dan risiko pembakaran spontan, serta pengendalian sumber penyalaan dapat sangat memengaruhi desain. Pemisahan aliran, pemantauan, kesesuaian peralatan, operasi kipas, dan pencegahan resirkulasi harus memenuhi persyaratan khusus tambang tersebut.

Tambang bijih logam bawah tanah. Emisi diesel, gas dan asap peledakan, debu silika atau bijih, serta panas pada kedalaman merupakan perhatian yang umum. Terowongan menurun yang panjang dan area produksi tersebar meningkatkan pentingnya tahanan jaringan, penjadwalan peralatan, ventilasi muka kerja pengembangan, serta perencanaan tingkat berikutnya.

Tambang mineral nonlogam bawah tanah. Emisi diesel, debu, serta gas peledakan tetap penting. Pada bukaan besar atau metode kamar dan pilar, pembagian udara ke lokasi kerja, pencegahan aliran pintas, kesesuaian pasokan dengan kegiatan peralatan, dan verifikasi debit cabang perlu mengikuti perubahan area produksi.

Perbandingan ini bersifat umum. Geologi, metode penambangan, kedalaman, ketentuan setempat, serta penilaian bahaya aktual menentukan rancangan akhir. Nama komoditas saja tidak cukup untuk meniadakan kemungkinan gas mudah terbakar atau bahaya lain.

Sumber dalam artikel ini memiliki fungsi berbeda: dokumen pemerintah memberi konteks ketentuan Indonesia, standar pengukuran menunjukkan metode untuk objek tertentu, dan studi tambang atau laboratorium memberi contoh evaluasi teknis. Studi bijih logam tidak otomatis mewakili tambang batu bara, sementara uji metana di laboratorium bukan prosedur operasi tambang. Penerapannya selalu memerlukan pemeriksaan kondisi dan ketentuan proyek.^[1][4][5][7]

Data proyek untuk evaluasi sistem ventilasi

Untuk penilaian awal yang berguna, sampaikan sebanyak mungkin data berikut yang sudah tersedia:

• tata letak tambang saat ini dan rencana pengembangannya, termasuk tingkat, sumuran, portal, terowongan menurun, lubang naik, dan jalur udara utama;

• lokasi udara masuk dan udara balik serta arah aliran yang direncanakan;

• dimensi, panjang, kondisi, dan hambatan utama pada jalur udara;

• pasangan debit–tekanan untuk kondisi kebutuhan minimum, normal, dan maksimum pada operasi sekarang serta tahap berikutnya;

• debit dan tekanan terukur pada stasiun utama serta lokasi kerja aktif, berikut titik pengukuran dan keadaan operasi;

• keterangan apakah debit berlaku pada kondisi aktual atau kondisi acuan, apakah tekanan statis atau total, serta titik yang dibandingkan untuk setiap pembacaan beda tekanan;

• massa jenis udara atau kondisi acuan yang digunakan dalam perhitungan, kurva kipas, dan data uji penerimaan;

• kedalaman, elevasi lokasi, temperatur, kelembapan, dan kondisi air tanah;

• metode penambangan, jadwal pengembangan, dan tahap perluasan;

• jenis, daya, jumlah, lokasi, dan jadwal operasi peralatan diesel;

• bahaya gas, debu, partikulat diesel, gas dan asap peledakan, panas, serta emisi proses;

• diameter, bahan, panjang, belokan, kondisi kebocoran saluran bantu, dan debit yang diperlukan di muka kerja;

• data pada pelat spesifikasi kipas terpasang, kurva yang tersedia, putaran atau sudut sudu, data operasi terukur, sistem kendali, serta susunan kipas operasi dan cadangan;

• tegangan dan frekuensi yang tersedia, metode pengasutan atau pengaturan putaran, serta antarmuka kendali yang diperlukan;

• pintu, regulator, sekat, penutupan kedap, jalur kebocoran, dan perangkat pengatur ventilasi lainnya;

• titik pemantauan, ambang alarm, dan riwayat pengukuran yang tersedia; serta

• ketentuan yang berlaku, rencana ventilasi tambang, dan kriteria penerimaan proyek.

Data yang belum lengkap tidak menghalangi diskusi awal, tetapi membatasi ketelitian rekomendasi debit dan tekanan. Data pengukuran per cabang serta rencana ventilasi terkini biasanya lebih berguna daripada hanya mengetahui daya motor atau diameter kipas.

Pertanyaan umum tentang ventilasi tambang bawah tanah

Apa perbedaan sistem ventilasi tambang dan kipas ventilasi tambang?

Sistem ventilasi mencakup jaringan udara masuk dan udara balik, lorong, perangkat pengatur, saluran, pemantauan, prosedur, serta kipas. Kipas menghasilkan kenaikan tekanan yang menggerakkan udara melalui jaringan. Kebutuhan awal sistem perlu ditentukan sebelum memilih peralatan, kemudian diperiksa kembali kesesuaiannya dengan kipas dan kondisi pemasangan.

Apa perbedaan ventilasi utama dan ventilasi bantu?

Ventilasi utama mengalirkan udara melalui sirkuit masuk dan udara balik utama tambang. Ventilasi bantu melayani bukaan buntu dan area setempat yang belum mendapat aliran tembus memadai. Sistem bantu tetap bergantung pada jaringan utama untuk pasokan udara segar. Pada sistem isap pun, jalur udara segar menuju muka kerja harus tersedia.

Mengapa debit di muka kerja dapat jauh lebih kecil daripada debit pada kipas?

Pada sistem tiup, kebocoran mengurangi debit yang mencapai ujung saluran. Pada sistem isap, udara lorong dapat masuk melalui kebocoran sehingga debit kipas melebihi debit yang diisap di muka kerja. Gesekan dan hambatan mengubah titik kerja, tetapi tidak menghilangkan udara dari saluran kedap. Resirkulasi dapat mengurangi pasokan udara segar tanpa menurunkan debit total kipas. Bandingkan hasil pada titik ukur yang jelas dan kondisi massa jenis yang sebanding.

Apakah menaikkan putaran kipas selalu mengatasi kekurangan debit?

Tidak. Penyebabnya dapat berupa jalur menyempit, perangkat pengatur rusak, kebocoran, aliran pintas, resirkulasi, pembagian cabang yang tidak seimbang, atau saluran yang tidak sesuai. Menaikkan tekanan tanpa menelusuri jaringan dapat meningkatkan daya dan kebisingan tanpa menghasilkan tambahan udara yang cukup di lokasi kerja. Identifikasi penyebab kekurangan udara terlebih dahulu.

Seberapa sering survei ventilasi tambang bawah tanah perlu dilakukan?

Frekuensinya bergantung pada ketentuan setempat, jenis tambang, bahaya, rencana ventilasi, dan cepatnya perubahan kondisi. Di samping jadwal yang diwajibkan, evaluasi tambahan perlu ditentukan setelah perubahan penting jaringan, hasil pengukuran tidak terduga, perubahan operasi kipas atau regulator, hubungan baru, atau kemajuan pengembangan yang berarti. Jadwal dari negara atau tambang lain tidak boleh diterapkan otomatis.

Apakah ventilasi saja cukup untuk mengendalikan panas pada tambang dalam?

Tidak selalu. Panas dari batuan, air tanah, dan peralatan, ditambah pemanasan akibat kompresi udara saat turun, dapat melampaui kemampuan pembuangan panas melalui aliran yang tersedia. Kelembapan juga memengaruhi kondisi termal serta pelepasan panas tubuh. Pendinginan setempat, air dingin, sistem refrigerasi, perbaikan drainase, atau pendinginan udara terpusat mungkin diperlukan bersama upaya pencegahan tekanan panas.

Apakah rancangan yang sama cocok untuk tambang batu bara dan tambang logam?

Tidak ada satu rancangan untuk semua tambang. Pada tambang batu bara, metana, debu batu bara, pemanasan sendiri dan risiko pembakaran spontan, serta persyaratan peralatan dapat menjadi faktor utama. Pada tambang logam dan nonlogam, partikulat diesel, gas peledakan, debu silika atau mineral, panas, serta bukaan yang panjang dan tersebar dapat lebih dominan. Rancangan harus mengikuti bahaya aktual dan ketentuan yang berlaku.

Kesimpulan

Ventilasi bawah tanah yang efektif ditentukan oleh kecukupan udara pada setiap area aktif, bukan hanya besarnya debit total kipas. Tahap yang dapat diandalkan meliputi penentuan kebutuhan, pengukuran dan pemodelan jaringan, pengurangan tahanan berlebih dan perbaikan kebocoran, dan penetapan debit serta tekanan sebelum pemilihan atau pengaturan peralatan. Kesesuaian jaringan kemudian diperiksa kembali dengan kurva kipas serta kondisi pemasangan yang dipilih. Dengan demikian, perancangan sistem dan pemilihan kipas tetap saling terkait tanpa dianggap sebagai pekerjaan yang sama.
