Yeraltı Maden Havalandırması

Yeraltı maden havalandırması nedir?

Yeraltı maden havalandırması, ocak atmosferini ve çalışma ortamının ısıl koşullarını uygun düzeyde tutmak için havanın yeraltı açıklıklarında düzenli olarak dolaştırılması ve dağıtılmasıdır. Taze hava, çalışanların bulunduğu ve üretimin sürdüğü bölgelere, ulaşım yollarına ve diğer kullanım alanlarına yönlendirilir. Kirleticiler, fazla ısı veya nem içeren hava ise belirlenmiş dönüş yollarından geçirilerek ocak dışına atılır. Buradaki dönüş havası, yeniden kullanılmak üzere geri gönderilen hava anlamına gelmez.

Sistem genellikle şu bileşenleri içerir:

• yeryüzü bağlantıları, kuyular, galeri ağızları, rampalar, desandreler, başyukarılar ve diğer yeraltı hava yolları;

• taze hava giriş ve kirli hava dönüş devreleri;

• üretim panolarına ve hazırlık çalışmalarına hava dağıtan şebeke kolları;

• hava barajları, havalandırma kapıları, regülatörler, sızdırmazlık düzenleri ve hava akımlarının birbirine karışmadan kesişmesini sağlayan hava köprüleri;

• kör galeriler ve yerel çalışma alanları için kullanılan vantüp ve havalandırma borusu hatları;

• ana havalandırma ekipmanları, kullanımına izin verilen yerlerde takviye vantilatörleri ve tali havalandırma ekipmanları;

• hava debisi, basınç, gaz konsantrasyonu, sıcaklık, nem ve ekipman durumunu ölçen ve izleyen cihazlar.

Bu bileşenler tek bir sistem olarak değerlendirilmelidir. Yeryüzünde ölçülen toplam hava debisi, uzak bir arına ne kadar hava ulaştığını tek başına göstermez. Şebeke kollarının dirençleri, kaçaklar, regülatör ayarları ve vantüp hattının durumu, çalışma yerinde kullanılabilen gerçek debiyi belirler. ÇSGB tarafından yayımlanan 2023 tarihli MİSGEP havalandırma rehberi; ana ve tali havalandırmayı, ölçümleri ve işletme planlamasını aynı mühendislik çerçevesinde ele alır.^[1]

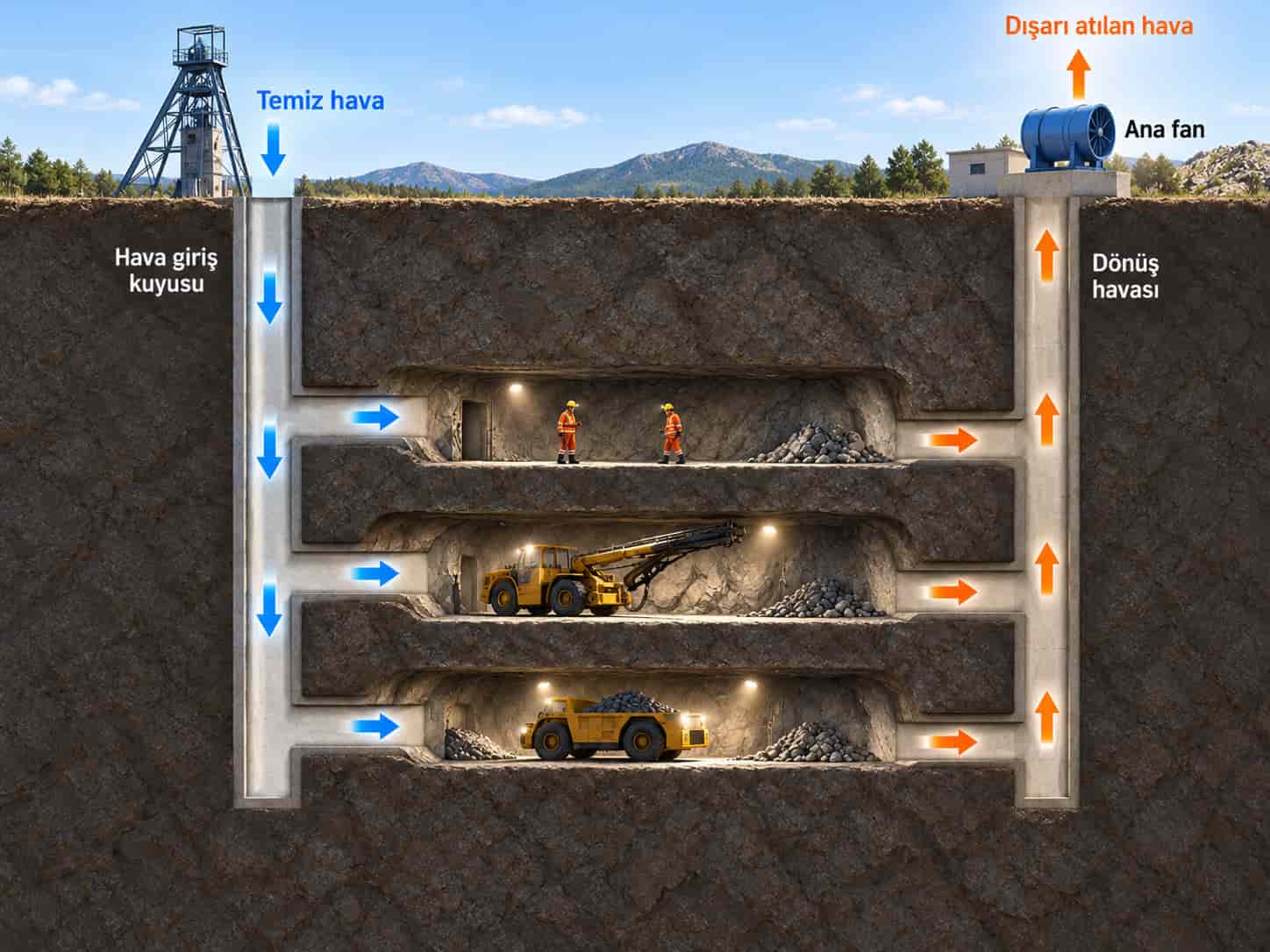

Şekil 1. Emici ana havalandırmaya ait basitleştirilmiş devre: taze hava ocağa girer, katlara ve çalışma yerlerine dağıtılır, ardından dönüş yollarından yüzeydeki ana vantilatöre ulaşarak dışarı atılır. Şema açıklama amaçlıdır; gerçek ocak düzenleri farklı olabilir.

Yeraltı havalandırma devresi nasıl çalışır?

Hava, şebekenin giriş ve dönüş tarafları arasında oluşan basınç farkı nedeniyle hareket eder. Bu fark; kuyular, rampalar, galeriler, başyukarılar, vantüp hatları, dirsekler, kavşaklar, havalandırma yapıları ve yüzey bağlantılarındaki basınç kayıplarını karşılamaya yeterli olmalıdır.

Basitleştirilmiş bir devre beş aşamada açıklanabilir:

1. Hava ocağa girer. Taze hava; kuyu, galeri ağzı, desandre veya projede belirlenmiş başka bir girişten emiş ya da basma etkisiyle ocağa alınır.

2. Ana hava akımı kollara ayrılır. Toplam debi, hava ihtiyacına göre çalışma katları, panolar, atölyeler, ulaşım yolları, pompa istasyonları ve diğer alanlar arasında dağıtılır.

3. Hava aktif çalışma yerlerine ulaşır. Ayrı giriş ve dönüş bağlantısı bulunan açıklıklar, içlerinden geçen ana hava akımıyla havalandırılabilir. Kör galerilerde ve galeri ilerleme arınlarında ise genellikle tali vantilatör ve vantüp hattı gerekir.

4. Kirlenmiş hava dönüş devresine girer. Akım, daha temiz bölgelerden kirletici kaynaklarına ve ardından dönüş hava yoluna yönlendirilmelidir. Yerleşimin elverdiği ölçüde, kirlenmiş havanın çalışanların bulunduğu başka bir alandan geçirilmesi önlenir; her durumda projeye uygulanabilir güvenlik şartları gözetilir.

5. Dönüş havası ocaktan çıkar. Dönüş devresi havayı çıkış kuyusuna, başyukarıya, yeryüzüne açılan galeriye veya yüzeydeki vantilatör istasyonuna taşır.

Gerçek havalandırma şebekesi nadiren tek ve düz bir güzergâhtan oluşur. Seri ve paralel bağlı kollar birlikte bulunur. Kapılar açılabilir, regülatörler ayarlanabilir, yeni galeriler şebekeye bağlanabilir, eski bölgeler kapatılabilir ve kaçak yolları değişebilir. Bu nedenle havalandırma, yalnızca ilk kurulumdan ibaret değil, sürekli izlenmesi ve değerlendirilmesi gereken bir işletme sürecidir.

Ana havalandırma, bölgesel dağıtım, tali havalandırma ve takviye vantilatörleri

Havalandırma şebekesi, ocak genelindeki hava dolaşımını, panolara dağıtımı ve kör galerilerdeki tali havalandırmayı birleştirir. İzin verilen çözümlerde takviye vantilatörleri belirli devrelere ilave basınç sağlar. Ölçüm ve kontrol sistemi, gerçek hava dağılımının projeyle uyumunu ortaya koyar. Türkçe madencilik kaynaklarında kullanılan tali havalandırma, burada esas olarak vantilatör ve vantüp hattıyla gerçekleştirilen yerel havalandırmayı ifade eder; şebekeye basınç ekleyen takviye düzeniyle aynı görev değildir.^[1][3]

Ana havalandırma

Ana havalandırma, ocağın başlıca hava giriş ve dönüş yolları arasında genel hava dolaşımını sağlar. Gerekli debi ve basınç; derinliğe, üretim yöntemine, galeri kesitlerine, makine parkına, kirletici ve ısı yüklerine ve planlanan gelişmeye bağlıdır. Kuyular, ana galeriler, yüzey bağlantıları, kaçaklar ve dönüş yolları çalışma noktasını etkiler. Bu nedenle ana maden vantilatörü şebeke analizine göre seçilmeli, seçimin ardından gerçek montaj koşullarıyla şebeke ve vantilatörün birlikte çalışması yeniden değerlendirilmelidir.

Havanın panolara ve şebeke kollarına dağıtılması

Ana hava akımı, üretim ve yardımcı hizmet kolları arasında dağıtılır. Regülatör, bulunduğu kolun direncini artırarak hava dağılımını değiştirir; kendisi ek hava üretmez. Aşırı kısma basınç kaybını büyütür ve başka bölgelerdeki debiyi azaltabilir. Uygun olduğunda, bu yaklaşım galeri kesitinin iyileştirilmesi, kaçakların giderilmesi, daha doğrudan bir dönüş yolu veya ilave paralel yol oluşturulmasıyla karşılaştırılmalıdır.

Tali veya lokal havalandırma

Kör galeri, giriş ve dönüş arasında kesintisiz bir hava yolu oluşturacak ikinci bağlantısı bulunmayan açıklıktır. Bu nedenle genellikle vantüp hattıyla havalandırılır. Tali sistem, ana devreden yeterli taze hava almalı; üfleyici düzende arına gerekli debiyi ulaştırmalı veya emici düzende arın yakınından gerekli debiyi çekmelidir. Kirlenmiş hava yeniden dolaşıma girmeden uzaklaştırılmalıdır. Üfleyici, emici ve birleşik düzenler aşağıda açıklanmıştır; ekipman karşılaştırması için maden havalandırma fanları rehberine bakabilirsiniz.

Takviye vantilatörleri ve şebekeyle etkileşimleri

Bu yazıda takviye vantilatörü, uygulanabilir kuralların izin verdiği ve havalandırma projesinde öngörülen bir yeraltı devresine ilave basınç sağlayan ekipmanı ifade eder. Kör galeriyi vantüp hattıyla havalandıran tali vantilatörle aynı işlevi görmez. Ana vantilatörlerle birlikte çalışma, bağlı kollardaki basınç değişimleri, resirkülasyon riski, duruş sırasında havanın izleyebileceği baypas yolu, arıza davranışı, kontrol ve izleme birlikte incelenmelidir. Bu adlandırma işlevsel bir açıklamadır; tek başına ayrı bir mevzuat sınıfı veya kullanım izni oluşturmaz.

Gerekli hava debisi ve basınç nasıl belirlenir?

Havalandırma değerlendirmesinde iki soru birbirinden ayrılmalıdır:

1. Her çalışma yerinde ve her işletme senaryosunda ne kadar hava debisi gerekir?

2. Bu debiyi seçilen güzergâhlardan geçirmek için hangi basınç farkı gerekir?

Hava ihtiyacı, kontrol edilmesi gereken tehlikeler ve faaliyetlere göre belirlenir. Çalışan sayısı, dizel ekipmanlar, gaz yayılımı, ani gaz boşalması (degaj) riski, patlatma gaz ve dumanları, toz, ısı, nem, akü şarj alanları, atölyeler ve proses emisyonları dikkate alınabilir. Uygulanabilir mevzuat ve havalandırma projesi ayrıca minimum debi veya hava hızı şartları getirebilir. Her bölge ve eşzamanlı faaliyetlerin gerçekçi birleşimleri için belirleyici ihtiyaç saptanmalı; tüm ihtiyaçlar yalnızca ana vantilatörün toplam debisinden türetilmemelidir.

Aşağıdaki temel bağıntılar, debi ve basınç verilerini düzenlemeye yardımcı olur. Ölçümlerle doğrulanmış bir şebeke modelinin, sahaya özgü risk değerlendirmesinin veya gerekli havalandırma projesinin yerine geçmez.

Hava debisi ve hava hızı

Tanımlanmış bir galeri veya vantüp kesiti için temel bağıntı şöyledir:

Q = A × v

• Q — hacimsel hava debisi, genellikle m³/s: kesitten birim zamanda geçen hava hacmidir; birikmiş toplam hacim veya hava kaçağı anlamına gelmez.

• A — hava akışına açık, kullanılabilir enkesit alanı, m².

• v — söz konusu kesitteki ortalama hava hızı, m/s.

Havalandırma ölçümlerinde bu bağıntı temel önemdedir. Güvenilir kesit alanı olmadan yapılan hız ölçümü, güvenilir bir debi vermez. Tek bir noktadaki hız da düzensiz bir kesitin ortalamasını temsil etmeyebilir. Ölçüm yöntemi, istasyon yeri, kesit boyutları, cihazın durumu, kalibrasyon bilgileri ve gerekiyorsa düzeltme katsayıları kaydedilmelidir.

Ayrılma ve birleşme noktalarında hava dengesi

Kararlı akışta, karşılaştırılan kollardaki hava yoğunlukları yaklaşık aynıysa, bir düğüme giren hacimsel debilerin toplamı çıkanların toplamına karşılık gelmelidir. Belirlenmiş kaçak akımları dengeye dâhil edilir; kalan fark ölçüm belirsizliğiyle birlikte değerlendirilir:

ΣQ_in ≈ ΣQ_out

Ölçüm noktaları arasında hava yoğunluğu belirgin biçimde değişiyorsa kütlesel debiler karşılaştırılır veya hacimsel debiler ortak referans koşullarına dönüştürülür. Formüldeki in düğüme girişi, out ise düğümden çıkışı gösterir.

Hava dengesi kontrolleri; kat girişlerinde, panolara ayrılma noktalarında, dönüş akımlarının birleştiği yerlerde ve tali havalandırma bağlantılarında yararlıdır. Açıklanamayan önemli bir fark; kaçak, kaydedilmemiş bağlantı, uygun olmayan ölçüm kesiti veya farklı şebeke düzenlerinde alınmış verilerin karşılaştırılmasından kaynaklanabilir.

Şebeke direnci ve basınç kaybı

Basitleştirilmiş bir şebeke kolunda basınç kaybı çoğunlukla şu şekilde ifade edilir:

ΔP = R × Q²

• ΔP — koldaki basınç kaybı, genellikle Pa.

• R — kolun eşdeğer aerodinamik direnci; örneğin Pa/(m³/s)² veya N·s²/m⁸.

• Q — koldan geçen hacimsel hava debisi, genellikle m³/s.

Karesel bağıntı, belirli bir geometri ve hava yoğunluğu için türbülanslı akışa uygulanan bir yaklaşımdır. Kesit, pürüzlülük, engeller, regülatör ayarları veya hesapta kullanılan hava yoğunluğu değiştiğinde direnç yeniden değerlendirilmelidir.

Maden havalandırmasında bu bağıntıdaki eşdeğer büyüklük, hava yolu direnci veya Atkinson direnci olarak da adlandırılır. Bu yazıda R, incelenen kolun tamamının eşdeğer direncidir ve belirtilen koşullardaki hava yoğunluğunun etkisini içerir; yalnızca sürtünme katsayısı değildir. Yoğunluğu ayrıca çarpan olarak kullanan bağıntılar farklı bir tanım esas alır. Birimler ve tanımlar kontrol edilmeden direnç değerleri birbirinin yerine kullanılamaz.

Eşdeğer direnç; hava yolunun uzunluğu, çevresi ve kesit alanı, yüzey ve tahkimat pürüzlülüğü, engeller, dirsekler, kavşaklar ve havalandırma yapılarının ortak etkisini temsil eder. Daralmış veya bozulmuş bir açıklık, gerekli basıncı önemli ölçüde artırabilir. Yalnızca projedeki nominal ölçüler değil, akışa açık gerçek kesit ve hava yolunun mevcut durumu incelenmelidir.

Direnç sabitken debinin iki katına çıkarılması, basınç kaybını yaklaşık dört katına yükseltir. Havaya aktarılan teorik güç, Q × ΔP, böylece yaklaşık sekiz katına çıkar. Bu değer vantilatör, motor ve tahrik verimleri hesaba katılmadan önceki hava gücüdür; gerçek elektrik gücünün tam sekiz kat artacağını garanti etmez. Önemli bir daralmayı gidermek veya uygun bir paralel hava yolu oluşturmak, vantilatör basıncını sürekli artırmaktan daha etkili olabilir.

Basınç tanımı, debinin referans koşulları ve hava yoğunluğu

Proje verilerinde statik basınç ile toplam basınç ayrılmalı ve ölçüm noktaları belirtilmelidir. Bir basınç farkı için iki nokta ve her noktada ölçülen basınç türü açıklanır. Vantilatörün oluşturduğu basınç artışı, tanımlar, ölçüm kesitleri ve yoğunluk koşulları uyumlu hâle getirilmeden tek bir kolun basınç kaybıyla doğrudan karşılaştırılamaz.

Debinin gerçek yeraltı koşullarındaki hacimsel akışı mı, yoksa referans koşullarına dönüştürülmüş değeri mi temsil ettiği belirtilmelidir. Yoğunluk, burada birim hacimdeki hava kütlesidir. Aynı devir sayısında ve benzer aerodinamik koşullarda vantilatörün basınç artışı ve hava gücü yoğunluğa bağlıdır. Rakım, sıcaklık, nem ve barometrik basınç; saha ölçümleri, vantilatör eğrileri ve kabul deneyi sonuçları karşılaştırılırken dikkate alınmalıdır.

Karşılaştırmadan önce şu verileri birbirinden ayırın ve uyumlu hâle getirin

• vantilatörden geçen debi ile üfleyici vantüp çıkışında sağlanan veya emici vantüp girişinde çekilen gerçek debi;

• statik basınç, toplam basınç ve iki ölçüm noktası ile karşılaştırılan büyüklükleri belirtilmiş basınç farkı;

• gerçek koşullardaki hacimsel debi ile normal veya başka referans koşullarına dönüştürülmüş debi;

• model sonuçları ile farklı bir şebeke düzeninde veya farklı ekipman ayarlarında alınan ölçümler.

Seri ve paralel bağlı hava yolları

Ara kaçakların bulunmadığı ve yoğunlukların birbirine yakın olduğu seri bağlı hava yollarında aynı hacimsel debi, yolların her birinden sırayla geçer. Bu koşullarda dirençler toplanır:

R_total = R_1 + R_2 + R_3 +...

Paralel bağlantıda debi iki veya daha fazla yol arasında bölünür. Aşağıdaki bağıntı; aynı iki düğümü birleştiren, içinde bağımsız basınç kaynağı bulunmayan ve basınç kaybı debinin karesiyle orantılı olan kollar için geçerlidir:

1 / sqrt(R_total) = 1 / sqrt(R_1) + 1 / sqrt(R_2) + 1 / sqrt(R_3) +...

Burada sqrt(R) direncin karekökünü, R_total ise incelenen bağlantının eşdeğer direncini gösterir.

Eşit dirençli iki paralel hava yolunun eşdeğer direnci, her iki yol da kullanılabilir ve doğru bağlanmışsa, tek yolun direncinin dörtte biridir. Böyle bir düzen gerekli basıncı azaltabilir ve hava dağıtımında esneklik sağlayabilir. Yollardan biri daraldığında, tıkandığında veya yeterince bakımlı olmadığında avantaj azalır. Kirli havayı çalışanların bulunduğu başka bir alana taşıyan güzergâh, direnç hesabı elverişli olsa bile kabul edilemeyebilir.

Hava kaçakları ve yerel basınç kayıpları

Ana sistemin hareket ettirdiği havanın tamamı hedeflenen çalışma yerine ulaşmaz. Hava; hasarlı kapılardan, barajlardan, sızdırmazlık noktalarından, vantüp eklerinden veya istenmeyen açıklıklardan geçebilir. Regülatörler, ani kesit değişimleri, dirsekler, kavşaklar, ızgaralar, susturucular ve geçiş parçaları ek basınç kayıpları oluşturur. Kaçaklar hava yollarını ve debi dağılımını değiştirirken sürtünme ve yerel dirençler enerji kaybına yol açar. Emici vantüp hattına ise sızdırmazlığı bozulmuş yerlerden galeri havası girebilir.

Bu nedenle sistem değerlendirmesinde şu debiler ayrı ayrı ele alınır:

• ocağa giren hava debisi;

• her panoya veya bölgeye ulaşan debi;

• her aktif çalışma yerinde gerçekten kullanılabilen debi;

• üfleyici vantüp çıkışındaki veya emici vantüp girişindeki debi;

• belirlenmiş kirli hava dönüş devresinden ocak dışına çıkarılan debi.

Gerekli debi, basınç, çalışma aralığı ve montaj koşulları ön değerlendirmeyle belirlendikten sonra vantilatör türü, modeli, eğrisi, motoru ve kontrol yöntemi maden havalandırma fanı seçim sayfasında karşılaştırılabilir. Ardından seçilen ekipmanın gerçek karakteristikleri ve montaj düzeni şebeke hesabına işlenerek varsayımlar gerektiğinde güncellenir.

Taze hava, çalışma alanı ve dönüş hava yollarının tasarlanması

Havayı daha temiz bölgelerden kirletici kaynaklarına yönlendirin

Ocak yerleşiminin elverdiği durumlarda taze hava, gaz, toz, dizel emisyonu, patlatma gazları veya ısı oluşan bölgelere ulaşmadan önce çalışanların bulunduğu daha temiz alanlardan geçmelidir. Kirlenen akım daha sonra dönüş yoluna alınmalı ve başka bir çalışma yerini havalandırmak için yeniden kullanılmasından kaçınılmalıdır. Bu düzen, ek maruziyeti sınırlar ve olağan dışı durumların kaynağını belirlemeyi kolaylaştırır.

Birden fazla çalışma yerinin seri havalandırılmasının her koşulda izinli olduğu varsayılmamalıdır. Böyle bir düzene ilgili mevzuat izin verse ve düzen projede tanımlanmış olsa bile, kirleticilerin, ısının ve dumanın akış yönünde sonraki bölgelere taşınması ve acil durumların etkileri ayrıca değerlendirilmelidir. Önceki bir bölgede yangın veya gaz açığa çıkması, devamındaki tüm devreyi etkileyebilir. Dirençlerin seri olarak toplanabilmesi, bu işletme düzenine kendi başına izin vermez.

Havalandırma kısa devresini ve kirli hava resirkülasyonunu önleyin

Havalandırma kısa devresi, havanın gerekli çalışma alanını dolaşmadan düşük dirençli, istenmeyen bir yoldan giriş tarafıyla dönüş tarafı arasında geçmesidir. Resirkülasyon ise kirlenmiş dönüş havasının yeniden taze hava akımına veya tali havalandırmanın emişine karışmasıdır. Her iki durumda da vantilatör yüksek bir toplam debiyle çalışırken arına yeterli taze hava ulaşmayabilir. Buradaki kısa devre, elektrik devresini değil hava akımının izlediği yolu ifade eder.

Yaygın nedenler şunlardır:

• açık bırakılmış veya hasarlı havalandırma kapısı;

• hava barajının çevresinde ya da sızdırmazlık düzeninde kaçak;

• tali vantilatörün yeterli taze hava bulunmayan bir noktaya yerleştirilmesi;

• kirli havanın boşaltıldığı nokta ile tali havalandırmaya taze hava alınan noktanın yeterince ayrılmaması;

• yanlış konumlandırılmış veya uygun ayarlanmamış regülatör;

• taze hava galerisi ile dönüş galerisi arasında yeni bir bağlantı;

• bağlı kollardaki basınç ilişkilerini değiştiren vantilatör işletme ayarları.

Havalandırma yapıları ve kontrol elemanlarını projeye uygun işletin

Hava barajları, kapılar, regülatörler, hava köprüleri, sızdırmazlık ve ayırma yapıları akımları yönlendirir ve birbirinden ayırır. Hava köprüsü, akımların farklı kotlarda ve fiziksel olarak ayrılarak kesişmesini sağlar. Bu yapıların mevcut durumu ilk tasarımları kadar önemlidir. Hasarlı bir baraj veya açık kalmış kapı, bulunduğu yerden çok uzaktaki debi dağılımını değiştirebilir. Yapılar kontrol edilmeli, havalandırma planında gösterilmeli ve değişiklik yönetimine dâhil edilmelidir.

Regülatörler özel dikkat gerektirir. Bir kolun direncinin artırılması genellikle o koldaki debiyi azaltır ve bağlı kollardaki dağılımı değiştirir; ek hava üretmez. Sonuç bütün şebekeye ve vantilatörün çalışma noktasına bağlıdır. Önemli ayarlar model üzerinde incelenmeli ve ölçümle doğrulanmalıdır. Bir regülatörün kısılması, hedeflenen bölgede havalandırmanın mutlaka iyileşeceği anlamına gelmez.

Ocağın gelecekteki gelişimini dikkate alın

Galeriler ilerledikçe, üretim alanları açıldıkça veya kapatıldıkça, nakliye yolları değiştikçe ve dönüş bağlantıları uzadıkça şebeke de değişir. Bugünkü üretim aşamasında yeterli olan düzen, yeni bir katın bağlanması veya vantüp hattının uzamasıyla yetersiz kalabilir.

Havalandırma planlamasında en az şu durumlar değerlendirilmelidir:

• mevcut ocak yerleşimi ve işletme düzeni;

• izleyen hazırlık ve üretim aşamaları;

• öngörülen en uzun taze hava ve dönüş güzergâhları;

• dizel ve elektrikli ekipmanların gelecekteki yerleşimi, sayısı ve kullanım programı;

• daha derindeki muhtemel ısıl koşullar ve su geliri;

• planlanan kapatmalar, hava barajları ve hava yollarındaki değişiklikler;

• normal üretim, azaltılmış üretim, patlatma, bakım ve acil durum senaryoları.

Galeri ilerleme arınlarında tali havalandırma

Tali havalandırma, galeri ilerledikçe yeniden değerlendirilmelidir. Vantüp hattı uzadıkça direnç ve kaçak oluşabilecek bağlantıların sayısı artar. Basınç kaybındaki artış ile hava kaçağı, sistemin çalışmasını farklı biçimlerde etkiler. Bu yazıda vantüp hattı, galerinin içine döşenen esnek veya rijit hava iletim hattını ifade eder; galerinin kendisi değildir. Arın, kazının ilerlediği uç yüzeydir.

Sürtünme ve daralmalar, belirli bir debi için gerekli basıncı artırır. Devir sayısı ve kanat açısı sabitken direnç değişimi, vantilatör eğrisi ile sistem eğrisinin kesişimini, dolayısıyla çalışma noktasını değiştirir. Sürtünme, sızdırmaz bir hattaki havayı tüketmez. Kaçaksız ve kararlı akışta kütlesel debi korunur; yoğunluk değişirse farklı kesitlerdeki hacimsel debiler farklı olabilir.

Kaçaklar, vantilatörden geçen debi ile arına verilen veya arın yakınından çekilen debi arasındaki ilişkiyi değiştirir. Üfleyici hatta hava, çıkışa ulaşmadan kaçabilir. Emici hatta ise galeri havası sızdırmazlığı bozulmuş eklerden içeri girebilir; vantilatörden geçen debi arın yakınındaki emiş ağzında ölçülen debiden büyük olabilir. Resirkülasyon ayrı bir sorundur: toplam vantilatör debisi yüksekken bile taze hava beslemesini azaltabilir. Onur ve Yerebasmaz’ın 1989 tarihli Türkçe çalışması, tali havalandırmada vantüp direnci ve kaçak katsayılarını ayrı olarak ele alan tarihsel bir hesap yaklaşımı sunar; belirli bir ürünün güncel performans belgesi değildir.^[3]

Sistem düzeyindeki incelemede şu noktalar kontrol edilmelidir:

• tali havalandırmayı beslemek için ana devrede mevcut taze hava debisi;

• vantilatörün ve kirli hava boşaltma noktasının giriş ve dönüş akımlarına göre konumu;

• vantüp çapı, uzunluğu, malzemesi, ek yerleri, dirsekleri ve hasar durumu;

• üfleyici hat çıkışı veya emici hat giriş ağzı ile arın arasındaki mesafe;

• yalnızca vantilatörün etiket debisi değil, söz konusu çıkış veya giriş kesitinde ölçülen gerçek debi;

• vantüp dışında, galeri boyunca ilerleyerek yerel giriş-dönüş devresini tamamlayan hava yolu;

• toz, gaz ve ısıl ortam koşulları ile patlatma sonrasında oluşan gaz ve dumanlar;

• ekipman hareketlerinin ve vantüp uzatılmasının etkileri;

• emniyet kilitlemeleri, alarmlar ve havalandırmanın durması veya yetersiz kalması hâlindeki işlemler.

Üfleyici düzende hattın içindeki basınç genellikle çevresindeki galeri havasının basıncından yüksektir. Emici düzende ise daha düşüktür; vantüp veya boru bu fark altında çökmeye dayanıklı olmalıdır. Birleşik düzenler bazı koşullarda yarar sağlayabilir, ancak debilerin ve hat konumlarının birlikte ayarlanmasını gerektirir. Motorun dönüş yönünü tersine çevirmek, üfleyici kurulumu kendiliğinden uygun bir emici sisteme dönüştürmez. Vantilatörün aerodinamik yapısı, hat konstrüksiyonu, giriş-çıkış bağlantıları, kontrol sistemi ve dönüş güzergâhı amaçlanan göreve uygun olmalıdır.

Ekipman seçimi ve vantüp çalışma koşulları tali maden vantilatörleri sayfasında ele alınır. Türkiye’de 21 Temmuz 2026 tarihli değişiklik, Yönetmeliğin Ek-3’ündeki grizulu ocaklara ilişkin 10.7 hükmünde vantüp özelliklerini, tali fanın devre dışı kalmasında uygulanacak işlemleri ve yedek tali fanın hazır bulundurulmasını yeniden düzenlemiştir. Hükmün uygulanabilirliği mevzuatın kapsamına göre belirlenmeli; gerekli düzenlemeler havalandırma projesi ve sağlık ve güvenlik dokümanıyla birlikte ele alınmalıdır. Aynı kurulum bütün ocaklara uygulanamaz.^[8]

Yeraltı maden havalandırmasında başlıca güçlükler

Ocak gazları ve patlatma gazları

Gaz tehlikeleri, jeolojiye ve yürütülen işlere bağlıdır. Metan, yeraltı kömür madenciliğinde önemli bir etkendir. Diğer ocaklarda patlatma ürünleri, karbonmonoksit, azot oksitleri, kükürt bileşikleri, radon veya proses gazları belirleyici olabilir. Havalandırma projesi; olası kaynakları, birim zamanda açığa çıkan gaz miktarlarını, izleme noktalarını, alarm seviyelerini, kirleticilerin uzaklaştırılma koşullarını ve yeniden giriş prosedürlerini tanımlamalıdır. Çıkarılan madenin adı, yanıcı gaz riskini tek başına ortadan kaldırmaz. Olağan gaz yayılımı ile ani gaz boşalması (degaj) ayrı tehlike senaryoları olarak değerlendirilmelidir.^[1]

Patlatmadan sonra vantilatörün çalışıyor olması, çalışma yerinin güvenli olduğunu kanıtlamaz. Gaz ve dumanların uzaklaştırılması; miktarlarına, oluştukları yerlere, mevcut debiye, dönüş yoluna, durgun hava bölgelerine ve vantüp durumuna bağlıdır. Yeniden giriş ve işin başlatılması, işletmenin onaylı prosedürlerine ve ocak atmosferinin kontrolüne göre yapılmalıdır. Sabit bir bekleme süresinin dolması veya vantilatörün döndüğünün görülmesi tek başına yeterli değildir.

Dizel egzoz partikülleri ve gaz emisyonları

Dizel motorlar, partikül maddeyle birlikte karbonmonoksit, karbondioksit, azot oksitleri, kükürt bileşikleri ve hidrokarbonlar gibi gaz bileşenleri açığa çıkarır. Bu yazıda DPM, dizel egzozundaki partikül kısmını ifade eder; egzozun tamamı değildir. Dizel ekipman kullanımına izin verilen ocaklarda havalandırma, emisyonların kaynağında azaltılması ve çalışan maruziyetinin kontrolüyle birlikte ele alınmalıdır. Daha fazla hava sağlamak, motor bakımı, egzoz arıtımı ve maruziyet değerlendirmesinin yerine geçmez.

Dizel egzoz partiküllerine maruziyetin kontrolü için şu önlemler birlikte uygulanabilir:

• kirleticileri seyreltmek ve dönüş yoluna taşımak için yeterli hava debisi;

• daha düşük emisyonlu dizel motorlar ve ekipmanın şartnamesine uygun yakıt;

• planlı bakım ve emisyon kontrolleri;

• makineye ve kullanım koşullarına uygun egzoz partikül filtreleri veya diğer egzoz arıtma sistemleri;

• trafik düzenlemesi ve dizel motorların gereksiz yere rölantide çalıştırıldığı sürenin sınırlandırılması;

• ekipman kullanım programı ve her bölgede eşzamanlı çalışan makine sayısının yönetimi;

• çalışan maruziyetinin değerlendirilmesine yönelik ölçümler ve ocak atmosferinin izlenmesi.

Debinin artırılması konsantrasyonları azaltabilir; ancak enerji tüketimini yükseltebilir ve bakımsız bir makinenin aşırı emisyonunu ortadan kaldırmaz. Havalandırma ile kaynak kontrolü birlikte planlanmalıdır. Analizlerde ölçülen bileşen veya gösterge, örnekleme yöntemi ve karşılaştırma koşulları belirtilmelidir. Tek bir bileşenin konsantrasyonu, dizel partiküllerinin tamamının konsantrasyonuna otomatik olarak eşit değildir. Egzoz testleri veya motor gücüne dayalı debi hesapları, çalışanların maruziyet değerlendirmesinin yerine geçmez. MİSGEP rehberi de dizel egzoz yayılımlarına göre hava ihtiyacını ayrı bir başlıkta ele alır; bu, tek başına kişisel maruziyet ölçüm yöntemi değildir.^[1]

Tozla mücadele ve toz toplama

Havalandırma, askıdaki tozun konsantrasyonunu azaltmaya ve çalışma alanından uzaklaştırılmasına yardımcı olur; ancak tozu kaynağında otomatik olarak tutmaz. Aşırı hava hızı, yüzeylerde birikmiş tozu yeniden havaya kaldırabilir. Kesme, delme, kırma, yükleme, malzeme aktarma ve püskürtme beton işleri; genel havalandırmaya ek olarak su püskürtme, kaynağı kapalı hacme alma, hava yıkama, ıslak toz tutma veya yerel emiş gerektirebilir. ÇSGB’nin 2021 tarihli kömür işletmeciliği rehberi bu kaynak kontrolü ve tozla mücadele konuları için Türkçe bir başvuru kaynağıdır.^[4]

Tozun yakalanması veya havanın arıtılması gerekiyorsa emiş debisi, emiş ağzı veya davlumbaz konumu, hat direnci, su veya filtre sistemi ve son boşaltma yolu birlikte tasarlanmalıdır. İlgili ekipmanlar için maden toz toplama ekipmanları sayfasına bakabilirsiniz. Kaynakta emiş ile bütün arının havalandırılması farklı görevlerdir. Toz toplayıcının hava debisi, çalışan maruziyetinin ölçüm sonucu olarak yorumlanamaz.

Derin madenlerde ısı ve nem

Isı yükü; çevre kayaçlardan, sıcak yeraltı sularından, havanın kuyuda aşağı inerken sıkışmasından, dizel motorlardan, elektrikli ekipmanlardan, patlatmadan ve insan faaliyetinden kaynaklanabilir. Havalandırma önemli bir mühendislik önlemidir; bazı koşullarda ek soğutma gerekir. Arıtan ve Tümer’in 2017 tarihli çalışması, bir yeraltı linyit ocağında ölçümlerden yararlanarak ısıl konforu PMV (Predicted Mean Vote) indeksiyle değerlendirmiştir. Bu, belirli bir çalışma ortamının değerlendirmesidir; bütün derin madenlerin güvenli olduğunu veya belirli bir soğutma kapasitesinin yeterli olacağını göstermez.^[5]

Daha fazla hava her zaman ısıl sorunun tamamını çözmez. Giriş havası zaten sıcak ve nemliyse yalnızca debiyi artırarak elde edilen soğutma etkisi sınırlı kalabilir. Aşırı hava hızı tozu yeniden kaldırabilir veya çalışma ve ulaşım koşullarını olumsuz etkileyebilir. Isıl değerlendirmede, koşullara göre şu başlıklar incelenmelidir:

• kuru ve yaş termometre sıcaklıkları ile kullanılan ısıl değerlendirme yönteminin gerektirdiği diğer büyüklükler;

• nem ve taze hava yollarına su girişi;

• kayaçlardan ve yeraltı sularından gelen ısı;

• ekipmanların ve patlatmanın oluşturduğu ısı;

• hava yolu uzunluğu ve aşağı yönlü akışta havanın sıkışarak ısınması;

• yerel soğutma veya merkezi hava soğutma olanakları;

• çalışma-dinlenme düzeni ve ısı stresinin önlenmesi. Isıl konfor, mesleki ısı maruziyeti ve soğutma gücü hesabı aynı değerlendirme değildir.

Değişen üretim ve hava ihtiyacı

Ekipmanlar ve çalışanlar yer değiştirdikçe, üretim başka katlara kaydıkça, patlatma yapıldıkça ve galeriler ilerledikçe hava ihtiyacı değişir. Sabit ayarlar, faaliyet bulunmayan bölgelere gereğinden fazla hava gönderirken aktif bir arında yetersiz debiye neden olabilir. Bununla birlikte, güvenilir veri olmadan debiyi azaltmak gerekli güvenlik payını ortadan kaldırabilir.

Normal ve olağan dışı işletme durumları, izin verilen minimum debiler, izleme gereksinimleri ve kapı, regülatör veya vantilatör ayarlarını değiştirmeye yetkili kişiler tanımlanmalıdır. Bir bölgede geçici olarak çalışılmaması, o bölgenin havalandırma ihtiyacının ortadan kalktığı anlamına gelmez.

Enerji tüketimi ve sistem verimliliği

Havalandırma, yeraltı işletmesinin önemli ve sürekli elektrik yüklerinden biri olabilir. Gerçek pay; derinlik, ocak yerleşimi, iklim, üretim yöntemi, ekipmanlar ve soğutma ihtiyacına göre değişir. Başka ülkelerde veya tek bir ocakta bildirilen yüzdeler, Türkiye madenlerinin genel istatistiği veya tasarım değeri olarak kullanılmamalıdır. İyileştirme olanakları, ilgili ocağın debi ölçümleri, elektrik tüketimi ve çalışma kayıtları üzerinden değerlendirilmelidir.

Sistem verimliliği yalnızca vantilatör verimi değildir. Gereksiz enerji tüketimi şu nedenlerden kaynaklanabilir:

• giriş veya dönüş hava yollarının aşırı direnci;

• önlenebilir daralmalar, engeller ve gereksiz kısma;

• kapı, hava barajı, sızdırmazlık noktası veya vantüp kaçakları;

• yüzeydeki vantilatör tesisinin uygun olmayan giriş, geçiş veya çıkış düzeni;

• faaliyet bulunmayan bölgelere güvenli koşulları korumak için gerekenden fazla hava verilmesi;

• işletme koşullarına uymayan kontrol ayarları;

• vantilatörlerin şebekenin gerektirdiği debi-basınç birleşimine uygun olmayan çalışma noktalarında işletilmesi.

Havalandırma ölçümleri ve sürekli izleme

Tasarım veya hesap modeli, yeraltı ölçümleriyle karşılaştırılıncaya kadar bir öngörüdür. Havalandırma ölçümleri, bilinen bir şebeke düzenindeki gerçek debi dağılımını ve basınç ilişkilerini belirler. Sürekli izleme ise ölçüm çalışmaları arasında meydana gelen önemli değişiklikler hakkında ek bilgi sağlar.

Hangi parametreler ölçülmelidir?

Hava hızı ve kesit alanı. Birlikte kullanıldıklarında bir koldaki veya çalışma yerindeki debiyi belirlerler. Hava dağılımını kontrol etmek, debi azalmalarını saptamak ve modeli güncellemek için kullanılırlar. Kesitteki ortalama hızın nasıl belirlendiği de kaydedilmelidir.

Basınç. Ölçümün statik veya toplam basınca ait olduğu belirtilmelidir. Basınç farkında iki ölçüm noktası ve her noktadaki basınç türü tanımlanır. Debi ölçümleriyle uyumlu koşullarda alınan veriler; çalışma noktasını doğrulamaya, daralmaları, kaçakları veya ayar değişikliklerini araştırmaya yardımcı olur.

Gaz ve diğer kirletici konsantrasyonları. Cihazlar ve örnekleme yöntemleri belirlenen tehlikelere göre seçilir. Sonuçlar; ocak atmosferinin ve çalışan maruziyetinin değerlendirilmesi, alarm seviyeleri, ekipman korumaları ve yeniden giriş koşulları için kullanılır.

Sıcaklık ve nem. Bu ölçümler ısıl ortamın ve soğutma etkisinin değerlendirilmesini destekler. Derinlik, mevsim ve soğutma sistemi değişikliklerinin etkisini ayırt etmek için farklı bölgeler ve işletme durumları karşılaştırılır. Kullanılan yöntem başka büyüklükler gerektiriyorsa bunlar da ölçülmelidir.

Vantilatörün çalışma durumu. Çalışma veya durma durumu, devir sayısı, güç, titreşim ve yatak sıcaklığı kaydedilir. Mildeki mekanik güç ile tahrik sisteminin çektiği elektrik gücü birbirinden ayrılır. Veriler, ekipman bozulması veya arızasını belirlemek için şebekedeki değişikliklerle birlikte incelenir.

Kapı konumları ve regülatör ayarları. Gerçek düzenin havalandırma planıyla uyumu kontrol edilir. Kapı açıklığı veya bir regülatörün ayarı değiştiğinde, vantilatör ayarları aynı kalsa bile kollardaki debiler beklenmedik biçimde değişebilir.

Türkiye’deki mevzuat çerçevesi, yeraltı işyerleriyle grizulu ocaklara özgü hükümleri ayrı ele alır. Havalandırma etüdü, sürekli gaz izleme, çalışan maruziyeti değerlendirmesi ve vantilatör testi aynı işlem değildir. Cihaz, ölçüm yeri, alarm düzeyi ve sıklığı; ocağın tehlikelerine, havalandırma projesine ve uygulanabilir güncel şartlara göre belirlenmelidir. Başka bir ülkeye veya başka tür bir kontrole ait aralık, bütün sisteme otomatik olarak uygulanamaz.^[2]

Ölçüm kalitesinin güvence altına alınması

Uygun olmayan ölçüm kesiti, hatalı galeri boyutları, dirsek veya kapı yakınındaki akış bozulması, kalibrasyon bilgisi belirsiz cihazlar, hava hızının çok az noktada ölçülmesi ve kaydedilmemiş şebeke düzeni hataya yol açabilir. Kayıtlarda tarih, saat, konum, kesit, yöntem, cihaz, işletme durumu ve yakındaki kontrol yapıları veya engeller bulunmalıdır. Ölçüm cihazının kalibrasyonu ile şebeke modelinin saha verilerine göre kalibrasyonu farklı işlemlerdir.

Modeli gerçek ocak şebekesiyle karşılaştırın

Ölçülen debi, modelin hesapladığı değerden farklıysa ilk çözüm her zaman vantilatör basıncını artırmak değildir. Fark şu nedenlerden kaynaklanabilir:

• bir hava yolunun veya şebeke kolunun direncinin yanlış tahmin edilmesi;

• kapı konumu veya regülatör ayarının modeldekinden farklı olması;

• hava barajındaki açıklıklardan geçen ya da kullanım dışı kalmış eski ocak açıklıklarına yönelen hava kaçakları;

• daralmış, tıkanmış ya da bozulmuş hava yolu;

• sızdıran vantüp hattı veya hasarlı bağlantı;

• modele henüz işlenmemiş yeni bağlantı;

• vantilatör veya kontrol elemanının varsayılandan farklı koşullarda çalışması.

Model ölçümlerle kalibre edilmeli ve önemli şebeke değişikliklerinden sonra güncellenmelidir. Sayıları yaklaştırmak için dirençler keyfî biçimde değiştirilmeden önce gerçek düzen ve çalışma koşulları kontrol edilmelidir. Önder, Çakır ve Önder’in 2019 tarihli Adularya çalışmasında, Eskişehir-Mihalıççık’taki yeraltı kömür ocağından alınan havalandırma verileriyle Ventsim modeli kurulmuş ve hesap sonuçları gerçek değerlerle karşılaştırılmıştır. Bu tarihsel örnek, saha verileriyle model karşılaştırmasını gösterir; başka bir ocağın hesabını kendiliğinden doğrulamaz ve güncel işletme durumunu bildirmez.^[6]

Uyarı işaretleri ve ilk kontroller

Aşağıdaki belirtiler kesin teşhis değil, inceleme için başlangıç noktalarıdır. İşletmenin prosedürlerine uyulmalı ve şebeke düzeni kaydedilmelidir. Debi-basınç karşılaştırmaları; vantilatör ayarları, ölçüm noktaları ve hava yoğunluğu bakımından uyumlu koşullarda yapılmalıdır.

Vantilatör normal çalışıyor görünmesine rağmen arının havalandırması bozuluyor.

Vantüp kaçakları, hasarlı ekler, hattın uzaması, ezilme veya çökme, daralmalar ve hat ucunun uygun olmayan konumu, arına verilen veya arın yakınından çekilen debiyi azaltabilir. Resirkülasyon, vantilatörden geçen toplam debi yüksekken de taze hava beslemesini düşürebilir.

Aynı işletme durumunda, uyumlu yoğunluk koşullarıyla vantilatör debisini üfleyici vantüp çıkışında veya emici vantüp girişinde ölçülen debiyle karşılaştırın. Hattı ve yerel giriş-dönüş yolunu inceleyin. Çekilen havanın tamamını taze hava olarak kabul etmeyin.

Vantilatörün işletilmesinde planlı değişiklik yokken bir koldaki debi azalıyor.

Kapı açıklığının veya regülatör ayarının değişmesi, hasarlı baraj, yeni bağlantı veya engel basınç ve debi dağılımını değiştirebilir. Neden, hava yetersizliğinin görüldüğü çalışma yerinin dışında, ona bağlı başka bir kolda da bulunabilir.

Kapı konumlarını ve regülatör ayarlarını kontrol edin, güzergâhı inceleyin ve debi-basınç ölçümlerini tekrarlayın. Gerçek şebeke düzenini güncel havalandırma planıyla karşılaştırın.

Vantilatör basıncı artarken hava debisi azalıyor.

Ayarlar değişmeden, karakteristik eğrinin kararlı bölümünde çalışılıyorsa bu durum sistem direncindeki artışla uyumlu olabilir. Çökmüş vantüp, tıkanmış ızgara, hasarlı geçiş parçası veya galeri kesitindeki daralma kontrol edilmelidir.

Vantilatör ayarlarını, basınç tanımını ve ölçüm noktalarını doğrulayın. Güzergâh boyunca basınçları karşılaştırın ve kayıpların arttığı hat kesimlerini veya elemanları inceleyin.

Vantilatör debisi beklenmedik biçimde artarken basınç azalıyor.

Karşılaştırılabilir ayarlarda açılan bir kapı veya regülatör, büyük bir kaçak ya da giriş-dönüş kısa devresi eşdeğer direnci azaltabilir. Bu durum, çalışma yerinde gerçekten kullanılabilen taze hava debisinin arttığını kanıtlamaz.

Hava dengesi kontrolü yapın; kapıları, barajları, sızdırmazlık noktalarını, regülatörleri ve yeni bağlantıları inceleyin. İlave havanın hangi güzergâhtan geçtiğini belirleyin.

Üretim başka bir bölgeye taşındıktan sonra gaz veya DPM konsantrasyonları ya da sıcaklık artıyor.

Hava ihtiyacının dağılımı değişmiş, ancak ayarlar buna uyarlanmamış olabilir. Makine kullanım programı, kol debileri, ölçüm kalitesi ve ölçüm noktalarının konumu da kontrol edilmelidir.

İşlerin nerede yürütüldüğünü ve makinelerin nerede çalıştığını belirleyin. İlgili cihazları ve numune analiz sonuçlarını kontrol edin, ardından etkilenen bölgedeki debiyi ölçün.

Modelin hesapladığı debiler ile ölçülen debiler arasındaki fark sürüyor.

Hatalı geometri veya direnç, kaydedilmemiş ayar ve bağlantılar, kaçaklar, uygun olmayan ölçüm kesitleri veya farklı işletme durumlarına ait verilerin karşılaştırılması olası nedenlerdir.

Şebeke düzenini kaydederek ölçümleri tekrarlayın. Planı ocaktaki açıklıkların mevcut yerleşimiyle karşılaştırın ve vantilatör için istenen debi-basınç koşullarını değiştirmeden önce modelin kalibrasyonunu gözden geçirin.

İhtiyaca göre havalandırma ve uyarlanabilir kontrol

İhtiyaca göre havalandırma, diğer adıyla talebe bağlı havalandırma (Ventilation on Demand, VoD), hava debisini gerçek faaliyetlere ve ocak koşullarına göre ayarlar. Her kontrol edilebilir elemanı, değişen ihtiyaca rağmen kendi sabit ayarında tutmaktan farklıdır. Girdiler; üretim programını, araç ve çalışan konumlarını, gaz konsantrasyonlarını, sıcaklığı, kol debilerini, basınçları, kapı konumlarını ve ekipman durumunu içerebilir.

Uygulama aşağıdaki aşamalarla geliştirilebilir:

1. Zamana bağlı kontrol: vardiyalar, patlatma, bakım veya faaliyet bulunmayan dönemler için önceden tanımlanmış ayarlar.

2. Olaya bağlı kontrol: bir araç bölgeye girdiğinde veya belirli bir faaliyet başladığında debinin değiştirilmesi.

3. Ölçüm geri beslemesiyle kontrol: ölçülen gaz konsantrasyonu, sıcaklık, basınç veya gerçek hava debisine göre ayarlama.

4. Şebeke genelinde koordineli kontrol: vantilatörlerin, regülatörlerin, kapıların ve bölgesel ayarların birlikte yönetilmesi.

ÇSGB’nin 2023 tarihli havalandırma rehberi, VoD yaklaşımını genel bir teknolojik gelişme olarak ele alır; bu açıklama Türkiye’de belirli bir ocakta tamamlanmış bir uygulamanın kanıtı değildir.^[1] Bir projenin etkisi, uygulama öncesi ve sonrasındaki gerçek hava debileri ve elektrik tüketimiyle doğrulanmalıdır. Karşılaştırmada üretim, çalışma süreleri, makine kullanımı, mevsim ve soğutma ihtiyacı dikkate alınır. Modelde hesaplanan tasarruf, sahada aynı sonucun elde edileceğini garanti etmez. Sonuç; ihtiyacın değişkenliğine, şebekenin ayarlanabilirliğine, sensörlere, iletişime, devreye alma işlemlerine ve mevcut işletme uygulamalarına bağlıdır.

VoD, bir bölgede çalışma yapılmıyor gibi göründüğü için debinin azaltılmasına izin vermez. Minimum hava ihtiyacı ve geçerli güvenlik kısıtları korunmalıdır. Bir vantilatörün uzaktan çalıştırılıp durdurulması tek başına eksiksiz bir VoD sistemi değildir. Güvenilir bir sistem şunları gerektirir:

• açıkça belirlenmiş minimum hava debileri ve güvenlik sınırları;

• konumları doğrulanmış sensörler ve kalibrasyonu yapılmış ölçüm cihazları;

• sensör arızasında veya iletişim kesildiğinde güvenli işletme durumuna geçiş;

• emniyet kilitlemeleri ve alarmlara müdahale prosedürleri;

• bağlı kolların etkileşimini dikkate alan bir şebeke modeli veya sınanmış kontrol mantığı;

• manuel kontrole geçiş için tanımlanmış personel yetkileri ve prosedürler;

• komutla istenen debi değişikliğinin yeraltında gerçekleştiğinin ölçümle doğrulanması.

Havalandırma kesintilerine hazırlık ve değişiklik yönetimi

Bir vantilatörün koruma düzeneğinin devreye girmesiyle durması, elektrik kesintisi, yangın, hasarlı havalandırma yapısı, regülatör ayarının değiştirilmesi, galeriler arasında yeni bağlantı açılması veya vantüp hattının hasar görmesi, hava dağılımını hızla değiştirebilir. Sonuçlar yalnızca olayın meydana geldiği bölgeyle sınırlı kalmayabilir.

Ocağa özgü müdahale planı şu durumları kapsamalıdır:

• ana, takviye ve tali vantilatörlerin durmasıyla ilgili senaryolar;

• enerji kesintisi, kontrol sistemi veya sensör arızası ve iletişim kaybı;

• düşük basınç veya yetersiz debi alarmları;

• gaz, duman, sıcaklık veya diğer kirleticilere ilişkin alarmlar;

• etkilenen bölgedeki bütün kişilerin tahliye edilmesi, ekipmanların durdurulması ve enerji kaynaklarının işletme prosedürlerine göre izole edilmesi;

• ekipmanların yeniden çalıştırılmasına ilişkin kısıtlar ve koşullar;

• çalışanlar yeniden girmeden önce açıklıkların incelenmesi ve ocak atmosferinin kontrol edilmesi;

• gerekli inceleme ve onaylardan geçirilmiş geçici havalandırma düzenleri;

• değişikliğin kaydedilmesi, incelenmesi ve yetkili kişilerce onaylanması.

Türkiye’de havalandırma düzeni, sağlık ve güvenlik dokümanı ve acil durum planlaması birbiriyle uyumlu olmalıdır; yukarıdaki liste bunların yerine geçmez. Maden İşyerlerinde İş Sağlığı ve Güvenliği Yönetmeliğinin uygulanabilir hükümleri ve sonraki değişiklikleri birlikte kontrol edilmelidir.^[2][8] İnal ve Kahraman’ın 2023 tarihli Türkçe çalışması, bir yeraltı metal madeni için Ventsim ile farklı yangın senaryolarının değerlendirilmesini ele alır. Bu, acil durum planlamasına yönelik bir benzetim çalışmasıdır; sahada yangın deneyi veya her ocağa uygulanabilecek onaylı müdahale planı değildir.^[7]

Yeraltı havalandırmasını değerlendirmek için izlenecek adımlar

1. Ocağın hazırlık ve üretim aşamaları ile işletme durumlarını belirleyin. Mevcut açıklıklar, planlanan hazırlık çalışmaları, üretim bölgeleri, makine programları, patlatma çevrimleri, bakım koşulları ve gelecekteki genişleme hakkında bilgi toplayın.

2. Tehlikeleri ve hava ihtiyacı kriterlerini belirleyin. Gazları, DPM’yi, tozu, patlatma gazlarını, ısıyı, nemi, yangın riskini ve proses emisyonlarını değerlendirin. Uygulanabilir minimum debi ve hızları, maruziyet kriterlerini ve ocağa özgü gereklilikleri doğrulayın.

3. Havalandırma şebekesinin şemasını oluşturun. Giriş ve dönüş bağlantılarını, kol birleşimlerini, kontrol yapılarını, tali devreleri, kapatılmış bölgeleri, kaçak yollarını, vantilatörleri ve izleme noktalarını kaydedin.

4. Mevcut sistemin parametrelerini ölçün. Bilinen bir işletme durumunda debileri, basınçları, ocak atmosferindeki ilgili gaz ve kirletici konsantrasyonlarını ve ısıl koşulları ölçün. Tali havalandırmada, düzene göre üfleyici vantüp çıkışında verilen veya emici vantüp girişinde çekilen debiyi doğrulayın.

5. Şebeke modelini kurun veya güncelleyin. Kol dirençlerini tahmin etmek ve modeli kalibre etmek için ölçülen debi ve basınçları kullanın. Yalnızca proje çizimlerine veya varsayılan pürüzlülüğe dayanmayın.

6. Alternatifleri karşılaştırın. Hava yollarının iyileştirilmesini, kaçakların giderilmesini, paralel güzergâhları, kontrol değişikliklerini, üretim sırasını, vantilatör ayarlarını ve sonraki geliştirme aşamalarını değerlendirin. Kaçak, genişleme ve belirsizlik paylarını gerekçelendirin; rastgele yüzdeler eklemeyin veya aynı payı birden fazla kez hesaba katmayın.

7. Ön çalışma aralığını belirleyip ekipmanları karşılaştırın. Minimum, normal ve maksimum ihtiyaç için birbirine karşılık gelen debi-basınç çiftlerini tanımlayın. Hava yoğunluğunu, montajı, kontrolü ve arızada uygulanacak yaklaşımı ayrıca belirtin. Vantilatör seçildikten sonra şebekeyi gerçek karakteristik eğri ve montaj koşullarıyla yeniden kontrol edin.

8. Devreye alın ve performansı doğrulayın. Montaj sonrası çalışma; ocak içi ölçümler, alarm ve kontrol testleri ve gerektiğinde fabrika veya saha kabul testleriyle doğrulanmalıdır. Yöntemler, toleranslar ve uygulanacak standartların baskı ve revizyonları önceden belirlenmelidir. Tek bir vantilatörün testi, bütün yeraltı şebekesinin kabulü anlamına gelmez. İlgili bilgiler için maden havalandırma fanlarının üretimi ve kalite kontrolü sayfasına bakabilirsiniz.

9. Bakım yapın ve yeniden değerlendirin. Önemli değişikliklerden sonra planı ve modeli güncelleyin. Ölçüm değerlerinin zaman içindeki değişimini izleyin, havalandırma yapılarını ve vantüp hatlarını inceleyin ve açıklanamayan sapmaların nedenlerini araştırın.

Maden türüne göre değişen havalandırma öncelikleri

Yeraltı kömür ocakları. Metan, kömür tozu, kendiliğinden ısınma ve yanma ile tutuşma kaynakları, temel gereklilikleri belirleyebilir. Hava akımlarının ayrılması, izleme, ekipman uygunluğu, vantilatörlerin işletilmesi ve resirkülasyonun önlenmesi, ocağın tehlikelerine ve uygulanabilir kurallara uygun olmalıdır.

Yeraltı metal madenleri. Dizel emisyonları, patlatma gazları, silis veya cevher içeren tozlar ve derinlikle artan ısı yükü sık karşılaşılan konulardır. Uzun rampalar ve dağınık üretim bölgeleri; şebeke direncinin, makine programlarının, arın havalandırmasının ve sonraki katların hazırlanmasının birlikte planlanmasını gerektirir.

Yeraltı metal dışı madenler. Dizel emisyonları, toz ve patlatma gazları önemini korur. Geniş açıklıklarda veya odalar arasında taşıyıcı topukların bırakıldığı oda-topuk yönteminde; bütün çalışma alanına hava dağılımı, kısa devrelerin önlenmesi, debinin makine kullanımıyla uyumu ve üretim yeri değiştiğinde kol debilerinin doğrulanması özellikle incelenmelidir.

Bu karşılaştırma geneldir. Nihai tasarımı jeoloji, üretim yöntemi, derinlik, uygulanabilir mevzuat ve gerçek tehlike değerlendirmesi belirler. Çıkarılan mineralin adı, yanıcı gaz veya başka bir özel tehlike bulunmadığını tek başına kanıtlamaz.

Türkiye’de yeraltı işyerlerine yönelik genel hükümler ile grizulu ocaklara ilişkin özel hükümler aynı kapsamda değerlendirilmemelidir. Örneğin 21 Temmuz 2026 değişikliği, ana havalandırma ve tali vantilatörler yanında grizulu ocakların yedek vantilatör düzenine de ayrı hükümler getirir. Hangi hükmün hangi ocağa uygulanacağı mevzuatın kapsamına göre belirlenmeli; bu hükümlerin nasıl karşılanacağı sağlık ve güvenlik dokümanında ve ilgili planlarda gösterilmelidir. Türkçe bir rehberin kullanılması, Türkiye mevzuatını başka ülkelerdeki projelere otomatik olarak uygulanabilir kılmaz.^[2][8]

Havalandırma şebekesinin değerlendirilmesi için gerekli proje bilgileri

Yararlı bir ön değerlendirme için, mevcut olduğu ölçüde şu bilgileri iletin:

• katlar, kuyular, galeri ağızları, rampalar, başyukarılar ve ana hava yollarını içeren mevcut ve planlanan ocak yerleşimi;

• hava giriş ve dönüş yollarının konumları ve öngörülen akış yönleri;

• hava yollarının kesitleri, uzunlukları, durumu ve başlıca daralmalar;

• mevcut ve planlanan işletme durumlarında minimum, normal ve maksimum ihtiyaç için karşılık gelen debi-basınç çiftleri;

• ana ölçüm istasyonlarında ve aktif çalışma yerlerinde ölçülen debiler ve basınçlar, ölçüm noktaları ve işletme koşulları;

• debinin gerçek koşullara mı yoksa referans koşullara mı ait olduğu; basıncın statik veya toplam olarak tanımı ve basınç farkı ölçümünde iki nokta ile bu noktalarda karşılaştırılan büyüklükler;

• hesaplarda, vantilatör eğrilerinde ve kabul testlerinde kullanılan hava yoğunluğu veya referans koşullar;

• ocak derinliği, sahanın deniz seviyesine göre yüksekliği, sıcaklık, nem ve yeraltı suyu koşulları;

• üretim yöntemi, galeri ilerleme programı ve sonraki genişleme aşamaları;

• dizel makinelerin türü, gücü, sayısı, konumu ve çalışma programı;

• gaz, toz, DPM, patlatma ürünleri, ısı ve proseslerden kaynaklanan tehlikeler;

• tali havalandırma vantüp hattının çapı, malzemesi, uzunluğu, dirsekleri, sızdırmazlık durumu ve arında gerekli debi;

• mevcut vantilatörlerin etiket bilgileri, karakteristik eğrileri, devir sayısı veya kanat açısı, ölçülen çalışma verileri, kontrol sistemi ile işletmedeki ve yedekteki vantilatörlerin yerleşim ve bağlantı düzeni;

• elektrik besleme gerilimi ve frekansı, yol verme veya devir sayısı kontrol yöntemi ve gerekli kontrol arayüzleri;

• kapılar, regülatörler, hava barajları, sızdırmazlık düzenleri, kaçak güzergâhları ve diğer havalandırma yapıları;

• izleme noktaları, alarm seviyeleri ve ölçülen parametrelerin geçmiş kayıtları;

• uygulanabilir mevzuat, havalandırma projesi ve proje için belirlenen kabul kriterleri.

Eksik veriler ilk görüşmeyi engellemez, ancak debi ve basınç önerilerinin doğruluğunu sınırlar. Kollarda yapılan ölçümler ve güncel bir havalandırma planı, yalnızca motor gücü veya vantilatör çapından genellikle daha fazla bilgi sağlar.

Yeraltı maden havalandırması hakkında sık sorulan sorular

Havalandırma sistemi ile maden vantilatörü arasındaki fark nedir?

Sistem; giriş ve dönüş yollarını, galerileri, kontrol yapılarını, vantüp hatlarını, izlemeyi, işletme prosedürlerini ve vantilatörleri kapsayan bütündür. Vantilatör, havayı şebekede hareket ettiren basınç farkını oluşturur. Önce sistemin ön tasarım gereksinimleri belirlenir; ardından ekipman seçilir ve şebekeyle etkileşimi gerçek montaj koşullarında yeniden kontrol edilir.

Ana havalandırma ile tali havalandırma arasındaki fark nedir?

Ana havalandırma, ocağın başlıca giriş ve dönüş devrelerinde hava dolaşımını sağlar. Tali havalandırma, kör galerilerin ve ana akımla yeterince havalandırılamayan yerel alanların havalandırılmasını sağlar. Yeterli taze hava için ana devreye bağlıdır. Emici düzende taze hava, vantüp dışındaki galeri yolundan arına ulaşmalıdır. Şebekenin bir bölümüne basınç ekleyen takviye vantilatörü ise farklı bir işlev görür.

Arındaki debi neden vantilatörden geçen debiden düşük olabilir?

Üfleyici düzende kaçaklar, vantüp çıkışına ulaşan debiyi azaltır. Emici düzende galeri havası kaçaklardan hatta girebilir; böylece vantilatörden geçen debi, arın yakınındaki vantüp girişinde ölçülen debiyi aşabilir. Sürtünme ve daralmalar çalışma noktasını değiştirir, ancak sızdırmaz bir hat boyunca havayı tüketmez. Resirkülasyon, toplam vantilatör debisi düşmeden taze hava beslemesini azaltabilir. Açıkça tanımlanmış kesitlerde ve uyumlu hava yoğunluğu koşullarında ölçülen debileri karşılaştırın.

Vantilatör devrini artırmak her zaman yetersiz hava debisini giderir mi?

Hayır. Daralmış hava yolları, hasarlı kontrol yapıları, kaçaklar, kısa devre, resirkülasyon, dengesiz dağılım veya uygun olmayan vantüp hattı asıl neden olabilir. Şebeke incelenmeden basıncın artırılması, çalışma yerindeki yararlı debiyi çok az iyileştirirken çekilen gücü ve gürültüyü artırabilir. Vantilatörün küçük olduğunu varsaymak yerine önce yetersizliğin kaynağını belirleyin.

Yeraltında havalandırma ölçümleri ne sıklıkta yapılmalıdır?

Sıklık; geçerli gerekliliklere, maden türüne, tehlikelere, havalandırma planına ve işlerin değişim hızına bağlıdır. Zorunlu aralıklara ek olarak; önemli şebeke değişiklikleri, beklenmedik değerler, vantilatör veya regülatör ayarı değişiklikleri, yeni bağlantılar ve önemli galeri ilerlemeleri sonrasında ek ölçüm ihtiyacı değerlendirilmelidir. Başka bir ocak veya test türü için belirlenen periyot bütün sisteme doğrudan uygulanmamalıdır.

Derin bir ocakta ısı yalnızca havalandırmayla kontrol edilebilir mi?

Bazı koşullarda evet. Ancak kayaçtan, sudan ve makinelerden gelen ısı ile aşağıya hareket eden havanın sıkışarak ısınması, mevcut havalandırmanın gerekli koşulları korumasını engelleyebilir. Nem, çalışanların vücutlarından çevreye ısı aktarımını da etkiler. Isı stresine karşı önlemlerle birlikte yerel soğutma, soğutulmuş su, soğutma tesisleri, drenajın iyileştirilmesi veya merkezi hava soğutma gerekebilir.

Kömür ve metal madenleri için aynı havalandırma projesi kullanılabilir mi?

Her ocağa uygun tek bir proje yoktur. Kömür ocaklarında metan, kömür tozu, kendiliğinden ısınma ve yanma ile ekipmanın uygunluk şartları öne çıkabilir. Metal ve metal dışı madenlerde DPM, patlatma gazları, silis veya cevher tozu, ısı ve uzun, dağınık açıklıklar belirleyici olabilir. Tasarım, gerçek tehlikelere ve uygulanabilir kurallara göre yapılmalıdır.

Sonuç

Etkili yeraltı havalandırması, yalnızca vantilatörde büyük bir toplam debiye değil, her çalışma yerine gerekli havanın ulaştırılmasına bağlıdır. Önce ihtiyaç belirlenir, parametreler ölçülür ve şebeke modellenir. Önlenebilir kaçaklar giderilir, gereksiz dirençler azaltılır ve ön debi-basınç aralığı tanımlanır. Ekipman seçildikten veya ayarlandıktan sonra şebekeyle etkileşimi yeniden kontrol edilir. Havalandırma sistemi tasarımı ve vantilatör seçimi bağlantılıdır, ancak aynı iş değildir.
