Apa Itu Kipas Tambang?

Sebuah kipas tambang, yang juga disebut  kipas ventilasi tambang, adalah kipas industri berukuran besar yang digunakan untuk  mengalirkan udara segar melalui tambang bawah tanah atau terowongan. Tugas utamanya adalah memasok udara bersih yang cukup,  mengencerkan dan membawa keluar debu serta gas berbahaya, mengendalikan suhu dan kelembapan, serta menjaga lingkungan kerja  yang aman bagi para pekerja tambang.

Tanpa kipas ventilasi yang dirancang dan dikendalikan dengan benar, tambang bawah tanah dapat dengan cepat menumpuk metana,  asap diesel, gas peledakan, dan debu respirabel—meningkatkan risiko ledakan, keracunan, serta penyakit paru jangka panjang.

Mengapa Kipas Ventilasi Sangat Penting dalam Pertambangan

Tambang bawah tanah modern bergantung pada sistem ventilasi lengkap yang mencakup:

• Jalur udara utama (intake) dan jalur udara balik (return)

• Lubang angin (shaft) dan raise

• Stoppings (sekat ventilasi), pintu, regulator, dan ducting (saluran udara)

• Satu atau lebih kipas tambang berkapasitas besar untuk menggerakkan aliran udara

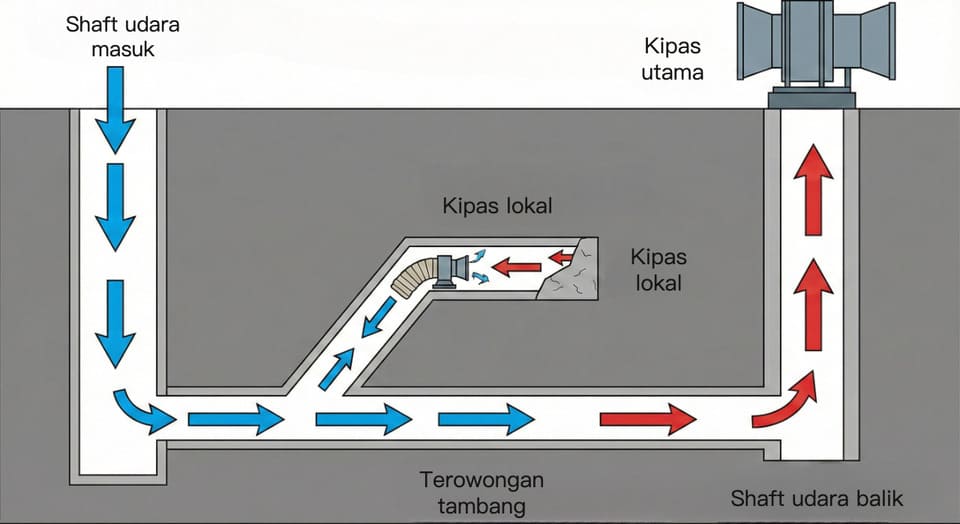

Gambar: Sistem ventilasi tambang bawah tanah yang disederhanakan dengan intake shaft, kipas utama di permukaan, kipas lokal di heading, dan aliran udara kembali melalui return air shaft.

Kipas tambang adalah “mesin penggerak” dari sistem ini. Fungsinya antara lain:

• Mendorong atau menarik udara segar dari permukaan masuk ke tambang

• Mengencerkan metana, CO, NOx, SO₂, dan gas lain hingga level aman

• Mengendalikan konsentrasi debu di front kerja (face) dan titik pemuatan

• Membuang panas dan kelembapan yang dihasilkan oleh batuan, peralatan, dan penambangan pada kedalaman besar

• Menjaga kecepatan udara agar kontaminan tidak “menggantung” di zona mati (dead zone)

Karena itu, sistem kipas yang dirancang dengan baik merupakan salah satu bagian terpenting dari manajemen keselamatan tambang.

Jenis Utama Kipas Tambang

Dalam rekayasa ventilasi tambang, kipas biasanya dikelompokkan berdasarkan fungsi dan lokasi pemasangan, bukan berdasarkan merek.

1. Kipas Utama (Primary)

Gambar: Stasiun kipas utama ventilasi tambang di permukaan yang memasok aliran udara untuk area kerja bawah tanah dan pit.

Kipas utama adalah kipas besar berkapasitas tinggi  yang dipasang di permukaan, biasanya dekat shaft utama atau drift. Kipas ini menghasilkan sebagian besar tekanan dan debit udara  untuk seluruh rangkaian (circuit) ventilasi tambang.

Fitur umum:

• Dipasang di permukaan dalam fan house atau struktur beton

• Sering menggunakan konfigurasi operasi + cadangan (duty + standby) untuk keandalan

• Dilengkapi silencer, diffuser, dan inlet cone untuk meningkatkan efisiensi

• Digerakkan motor daya besar, sering dipadukan dengan pengatur kecepatan (variable-speed drive)

2. Kipas Booster

Gambar: Kipas booster bawah tanah dipasang di drift untuk meningkatkan tekanan dan mendorong udara ke area kerja yang jauh.

Kipas booster adalah kipas berukuran besar yang dipasang di bawah tanah secara seri dengan kipas utama. Kipas ini digunakan pada tambang  yang dalam atau memiliki resistansi tinggi untuk menaikkan tekanan pada bagian tertentu dari jaringan ventilasi dan membantu mendorong udara  ke distrik yang jauh.

Karena kipas booster mengubah distribusi tekanan, desain dan kontrolnya harus mengikuti aturan keselamatan yang ketat untuk mencegah pembalikan  aliran (flow reversal) yang tidak terduga atau penumpukan gas berbahaya.

3. Kipas Bantu (Auxiliary) dan Kipas Lokal

Gambar: Kipas bantu dengan duct fleksibel memasok udara segar langsung ke heading pengembangan.

Kipas bantu dan kipas ventilasi lokal adalah kipas yang lebih kecil  untuk memventilasi heading pengembangan, front produksi, dan heading buntu (blind heading) yang tidak langsung berada pada aliran utama.

Umumnya kipas ini:

• Diposisikan dekat mulut heading atau lorong “in-bye” (lebih ke dalam)

• Terhubung ke ducting ventilasi (kaku atau fleksibel)

• Memasok udara segar langsung ke front kerja dan mengencerkan debu serta asap dari pengeboran, peledakan, dan pemuatan

Pada tambang batubara, Anda juga akan sering melihat  kipas lokal tahan ledakan dipadukan dengan ducting jarak jauh untuk  ventilasi area kerja.

Kipas Tambang Aksial vs. Sentrifugal

Ditinjau dari aerodinamika, sebagian besar kipas tambang masuk ke dua keluarga utama berikut.

Kipas Tambang Aliran Aksial (Axial-Flow)

• Udara masuk dan keluar sejajar dengan poros kipas

• Debit udara besar pada tekanan relatif rendah hingga menengah

• Desain kompak, biasanya casing silinder dan sudu (blade) yang dapat diatur

• Sangat umum sebagai kipas utama, booster, dan bantu pada tambang logam maupun batubara

Kipas aksial cocok untuk:

• Jalur udara panjang dengan resistansi sedang

• Kondisi yang menuntut efisiensi tinggi dan kontrol pitch variabel

• Ventilasi reversibel (pada desain tertentu), berguna untuk kontrol asap saat darurat

Kipas Tambang Sentrifugal

• Udara masuk dekat pusat impeller dan keluar secara radial (berbelok 90° di dalam casing)

• Debit udara lebih kecil, tetapi tekanan lebih tinggi dibanding kipas aksial

• Sering dipakai saat tambang memiliki resistansi sangat tinggi atau membutuhkan konstruksi yang sangat kokoh

Kipas sentrifugal dapat menjadi pilihan yang baik untuk:

• Tambang dalam dengan tekanan statis tinggi

• Shaft dan drift dengan kehilangan tekanan besar

• Aplikasi yang memerlukan peralatan tangguh dan casing heavy-duty

Dalam praktiknya, pemilihan kipas aksial atau sentrifugal bergantung pada:

• Debit udara yang dibutuhkan (m³/s atau CFM)

• Tekanan total (Pa atau kPa)

• Kurva resistansi sistem (termasuk resistansi Atkinson)

• Batas kebisingan, target efisiensi, dan ruang instalasi yang tersedia

Parameter Teknis Utama Kipas Tambang

Saat merancang atau memilih kipas tambang, insinyur biasanya fokus pada parameter inti berikut:

• Debit udara / Airflow (Q)
     Volume udara yang disuplai, biasanya dalam m³/s atau m³/h (atau CFM di beberapa negara).

• Tekanan total / tekanan statis (Pt, Ps)
     Kenaikan tekanan yang dihasilkan kipas untuk mengatasi resistansi shaft, lorong (roadway), ducting, dan kebocoran pada stopping.    Biasanya dinyatakan dalam Pa atau kPa.

• Efisiensi (η)
     Perbandingan daya udara terhadap daya poros. Efisiensi yang lebih tinggi menurunkan biaya energi sepanjang umur tambang.

   Gambar: Peta performa kipas tambang aksial yang menunjukkan tekanan statis vs debit udara, kontur efisiensi, dan garis sudut pitch blade.

• Kurva kipas (fan curve)
     Hubungan antara debit udara dan tekanan pada kecepatan kipas tertentu. Titik potong dengan kurva resistansi sistem menunjukkan titik operasi.

• Daya & kecepatan
     Daya motor (kW atau HP) dan putaran kipas (rpm) harus sesuai dengan kebutuhan ventilasi, biaya energi, dan metode start    (direct-online, soft-starter, VFD).

• Kebisingan dan getaran
     Penting untuk kenyamanan pekerja dan keselamatan struktur; biasanya dikendalikan dengan silencer, sambungan fleksibel, dan base isolasi.

Keselamatan dan Proteksi Ledakan

Karena kipas tambang langsung memengaruhi atmosfer bawah tanah, peralatan ini tercakup dalam standar dan pedoman keselamatan yang ketat.

Aspek kunci meliputi:

• Proteksi ledakan
     Pada tambang batubara bergas (gassy) dan sebagian tambang logam, kipas utama dan kipas bantu mungkin memerlukan desain tahan ledakan serta motor    berperingkat Ex untuk menghindari sumber penyalaan di atmosfer berpotensi eksplosif.

• Keandalan dan redundansi
     Konfigurasi duty/standby, perpindahan otomatis (change-over), serta suplai daya darurat membantu memastikan aliran udara tetap terjaga    meskipun satu kipas atau satu jalur listrik gagal.

• Pemantauan dan kontrol
     Tambang modern menggunakan sensor dan sistem kontrol untuk memantau secara kontinu:

• Kecepatan kipas, arus, dan getaran

• Perbedaan tekanan (differential pressure) melintasi kipas

• Debit udara, konsentrasi gas, dan temperatur pada jalur utama dan return

• Prosedur start dan stop
     Perubahan operasi kipas dapat mengubah distribusi aliran udara secara signifikan; regulasi biasanya menuntut penilaian risiko dan prosedur operasi    untuk penghentian kipas terencana.

Aplikasi Umum Kipas Tambang

Kipas tambang digunakan hampir pada semua jenis operasi bawah tanah:

• Tambang batubara – kipas utama dan booster untuk ventilasi seluruh tambang; kipas lokal tahan ledakan    untuk long face dan heading pengembangan.

• Tambang logam dan non-logam – kipas utama aksial berkapasitas besar untuk sistem ramp dan shaft,    ditambah kipas bantu untuk decline dan stope produksi.

• Terowongan dan pekerjaan sipil – kipas aksial dan ducting untuk terowongan jalan, rel, dan hidro,    sering mirip dengan ventilasi bantu pertambangan.

• Kontrol debu dan asap – kombinasi ventilasi dan water/dust collector untuk mengurangi debu respirabel    dan partikulat diesel.

Pemilihan dan penempatan kipas yang tepat dapat menurunkan konsumsi energi secara signifikan sambil tetap memenuhi kualitas udara yang dibutuhkan di bawah tanah.

Cara Memilih Kipas Tambang (Sudut Pandang Insinyur)

Proses seleksi profesional biasanya mencakup:

1. Menetapkan kebutuhan ventilasi

• Debit udara yang dibutuhkan untuk setiap distrik dan total tambang

• Minimum regulasi (per orang, per peralatan diesel, per heading)

2. Membangun atau memperbarui model jaringan ventilasi

• Panjang lorong, penampang, dan resistansi Atkinson

• Stoppings, regulator, pintu, dan jalur kebocoran

3. Memilih jenis dan konfigurasi kipas

• Aksial vs sentrifugal

• Kipas tunggal, dua kipas paralel, atau seri

• Konfigurasi operasi/cadangan (duty/standby), kemungkinan penggunaan booster fan

4. Memeriksa titik operasi dan kurva kipas

• Memastikan operasi stabil dekat titik efisiensi puncak

• Memastikan ada margin untuk ekspansi produksi di masa depan

5. Memverifikasi keselamatan, kebisingan, dan kepatuhan standar

• Kebutuhan tahan ledakan (bila berlaku)

• Regulasi dan pedoman ventilasi lokal

6. Merencanakan pemantauan dan kontrol

• Penggunaan VFD untuk menyesuaikan debit dan menghemat energi

• Integrasi dengan SCADA tambang atau sistem kontrol ventilasi
