地下鉱山の通気：システム・課題・対策

地下鉱山の通気とは

地下鉱山の通気、すなわち坑内通気とは、坑道や採掘区域に空気を計画的に流し、適切な空気の質と作業環境を維持することです。新鮮な空気を掘進切羽、採掘区域、その他の作業箇所へ届け、汚染された空気は排気経路から坑外へ導きます。呼吸に必要な空気の供給に加え、粉じん、ディーゼル排気、熱の管理を担います。メタンが発生するおそれのある鉱山では、その管理も通気計画に組み込む必要があります。^[1][3][8]

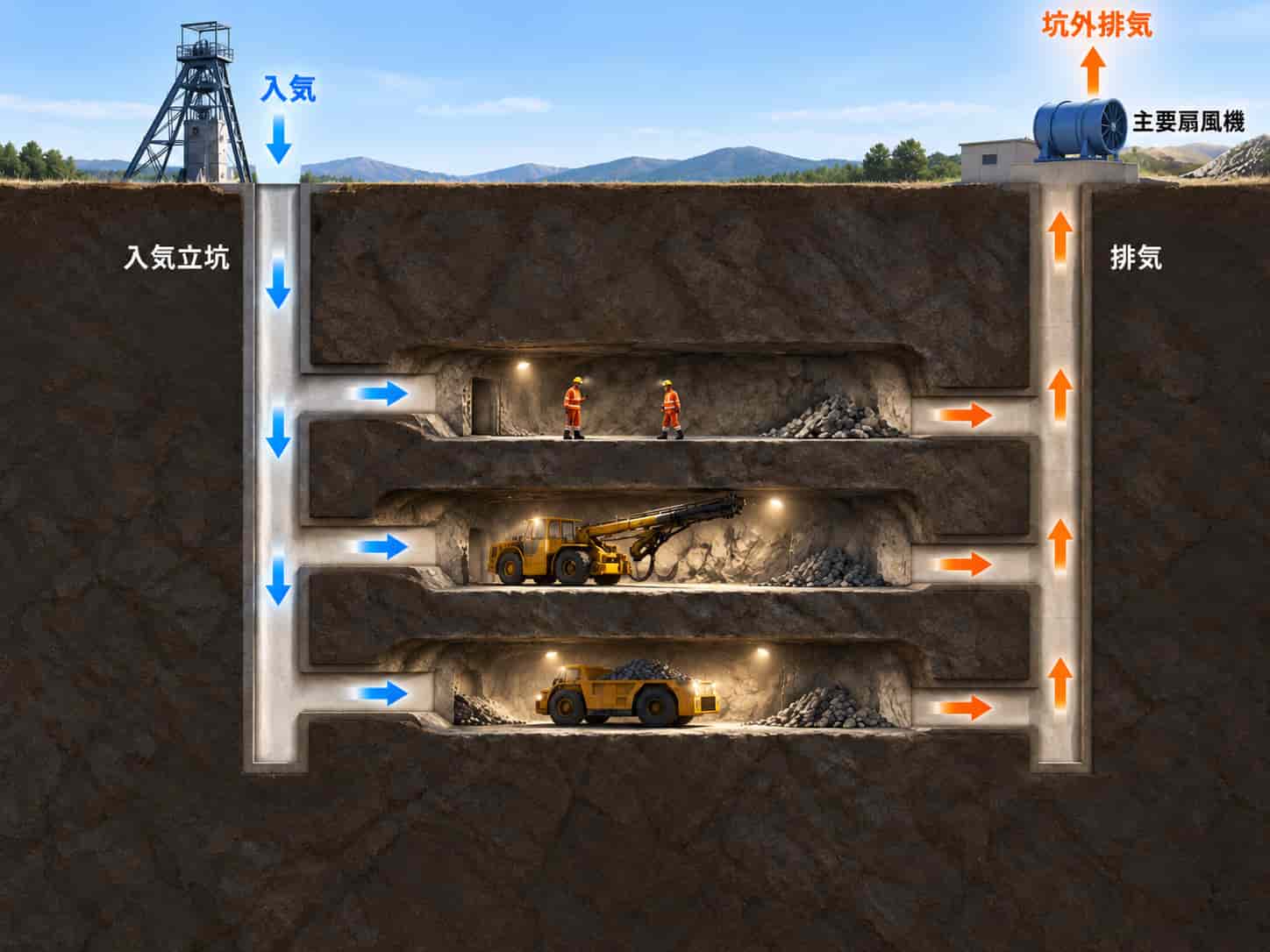

図1. 地下鉱山における排気式通気の模式図。入気を各作業区域へ配分し、排気を主要扇風機によって坑外へ排出します。基本的な空気の流れを示したもので、すべての鉱山の通気方式や設備配置を表すものではありません。

坑内通気は、一台の送風機を選ぶだけで完結するものではありません。風量、入気・排気経路、通気抵抗、漏風、計測・監視、操業条件を組み合わせて検討する、システム全体の技術課題です。これらの条件が、坑内各所に実際に届く風量と通気性能を左右します。^[4][7]

地下鉱山の通気における主な課題

電力消費の増大

坑内では長い通気経路を通して空気を送り、通気網の抵抗を克服する必要があります。問題は、必ずしも総風量の不足だけではありません。過大な圧力損失、漏風、不均衡な風量配分、実際の需要に合わない運転条件によって、必要な箇所の通気が改善されないまま電力消費が増えることがあります。^[4]

有害ガス・粉じん・DPMへのばく露

採掘作業やディーゼル機器から発生する空気中の汚染物質は、作業区域で適切に管理しなければなりません。NIOSHの地下鉱山向け資料では、ディーゼル排気には微粒子と各種ガスが含まれ、総合的なばく露低減策が必要であると説明されています。必要な箇所に空気を配分する通気計画は、その対策の重要な一部です。この資料は国際的な技術参考であり、日本のばく露限界を定めたものではありません。^[3]

深部坑内の高温環境

採掘が深部へ進むと、岩盤や高温地下水からの熱が通気設計上の重要な条件になります。通気によって熱の一部を排出できますが、風量を増やすだけでは十分な改善が得られない場合もあります。MSHAの技術資料は岩盤と高温地下水を熱負荷の要因として挙げており、日本の菱刈鉱山についても、通気と局所冷却を組み合わせた当時の改善事例が報告されています。^[6][8]

坑内展開と必要風量の変化

新しい切羽の開設、採掘区域の移動、通気経路の延伸、機器の移動によって、必要な風量とその供給先は変化します。固定した運転設定だけでは、変化する需要に対応できないことがあります。オンデマンド通気（VoD）は、坑内の作業状況や環境条件に応じて風量を調整する考え方です。国際研究では、安全に必要な通気を維持しながら消費電力を抑える制御方法が検討されています。^[5]

鉱山通気の実践的な対策

通気対策は、一定のひな形ではなく、実際の操業条件から検討します。必要風量、圧力損失と通気網抵抗、入気・排気経路、ガスや粉じんのリスク、採掘深度、温熱条件、将来の坑内展開を一体的に評価することが基本です。^[3][4][7]

日本での計画・運用にあたっては、「鉱山保安法施行規則」や「鉱業上使用する工作物等の技術基準を定める省令」などの公式掲載内容を確認し、鉱山の種類、対象設備、現場の保安規程に応じて適用事項を整理してください。本記事は一般的な技術解説であり、個別鉱山の法令適合性を判定するものではありません。^[1][2]

風量配分と圧力損失の管理

新鮮な空気が計画した経路を通って作業箇所へ到達し、汚染された空気が排気坑道へ流れるように、通気網を整えます。圧力損失や漏風を抑え、必要な箇所への風量配分を確認することが重要です。日本の通気研究でも、扇風機の特性と通気網抵抗の双方を考慮して運転条件を最適化する考え方が示されています。設備の能力だけを増やすのではなく、通気経路と運転点を併せて見直します。^[4]

ガス・粉じん・DPMの管理

ディーゼル機器を使用する作業箇所や、粉じん・有害ガスが発生する区域では、通気を総合的なばく露低減策の一部として計画します。清浄な入気を作業区域へ送り、汚染された空気を排気経路へ導きます。機器の保守、排気後処理、発生源での粉じん対策、環境測定も組み合わせ、風量の増加だけで対策を完結させないことが重要です。^[3]

深部鉱山の高温対策

通気計画では、高温となる区域、深部の作業箇所、入気の温湿度を確認し、通気だけで必要な環境改善が得られるかを検討します。不十分な場合は、冷却設備や熱源対策を組み合わせます。日本では、通気網と気流の温度・湿度を同時に予測する研究も公表されており、温熱条件を風量計算から切り離さず評価するための参考になります。^[7][8]

日本の技術報告例：1989年に公表された菱刈鉱山の報告では、高温岩盤や温泉水に伴う熱負荷に対し、通気系統の改善と冷水による局所冷却が検討・実施されています。通気と冷却を一体で考えるための過去の事例であり、現在の設備構成や当社の供給実績を示すものではありません。^[6]

オンデマンド通気・監視・制御

オンデマンド通気は、常に同じ出力で運転するのではなく、坑内の作業状況や環境条件に応じて風量を調整します。インバータによる回転数制御、風量の測定点、環境センサーなどを連携させる構成が考えられます。2024年の国際研究は、ニューロファジィモデルを用いた制御をモデル化と実験室規模で検証したものです。日本の鉱山での導入実績とは区別し、安全上必要な風量と空気の質を確保することを前提に検討します。^[5]

機械通気を構成する設備

機械通気では、通気計画、計測・監視、制御、通気設備の選定を組み合わせます。条件に応じて、主要扇風機、局部扇風機と風管、風量測定点、制御装置、可変速駆動装置、環境センサーなどを配置します。主要扇風機や局部扇風機は通気網を構成する設備であり、それぞれの機器だけで坑内全体の通気課題を解決するものではありません。^[2][4][7]

通気計画・評価に必要なプロジェクト情報

新しい通気システムの計画や既存設備の評価では、次の情報を整理すると検討を進めやすくなります。

• 作業区域ごとの必要風量

• 許容される圧力損失と通気網の抵抗

• 採掘深度および坑内の温度条件

• 有害ガス、粉じん、DPMの発生・ばく露リスク

• 坑内の開発計画と今後の展開方向

• 入気坑道・排気坑道の配置

• ディーゼル機器の配置と稼働状況

• 電源条件と制御要件

適切な現場データがあれば、各所の風量と通気網の状態を検討し、安全性と効率の両立を目指して設計・改善を進められます。計算結果は現場の測定値と照合し、適用される保安上の要件を確認したうえで判断することが重要です。^[1][4][7]

鉱山通気に関するよくある質問

地下鉱山におけるオンデマンド通気とは何ですか？

オンデマンド通気（VoD）は、坑内の作業状況や環境条件に応じて風量を調整する制御方式です。計測データと扇風機の運転制御を連携させ、必要な風量と空気の質を確保しながら、不要な電力消費の削減を図ります。省エネルギーを理由に、安全上必要な通気を減らしたり停止したりしてよいという意味ではありません。^[5]

通気はディーゼル排気中の粒子状物質（DPM）の低減にどのように役立ちますか？

通気は新鮮な空気でディーゼル機器の排出物を希釈し、汚染された空気を排気経路へ導くことで、作業区域のDPM濃度の低減に役立ちます。NIOSHは、通気だけでなく、機器の保守、排気後処理、作業管理、ばく露評価を組み合わせた総合的な対策の必要性を示しています。^[3]

深部鉱山で高温対策が重要なのはなぜですか？

深部鉱山では、周囲の岩盤や高温の地下水からの熱によって、坑内の熱負荷が増える場合があります。通気は熱を排出する手段の一つですが、その効果は風量、入気の温湿度、熱源の条件に左右されます。通気だけで十分な改善が得られない場合は、追加の冷却や熱源対策を併せて検討する必要があります。^[6][8]

鉱山通気の省エネルギー化が重要なのはなぜですか？

通気用扇風機は長時間運転するため、通気抵抗、漏風、風量配分、扇風機の運転点が電力消費に影響します。必要風量と安全条件を確保したうえで、通気網と扇風機の運転を一体的に見直すことが重要です。通気が総消費電力量に占める割合や実際の削減効果は、一律の数値ではなく各鉱山の測定・運転データで確認します。^[4][7]

まとめ

地下鉱山の通気は、安全性、作業環境、操業コストに関わるシステム全体の課題です。風量配分、圧力損失、有害ガスとDPMの管理、深部坑内の高温、必要風量の変化を一体的に検討する必要があります。現在の作業条件だけでなく、将来の坑内展開にも対応できる計画が重要です。

新設計画でも既存設備の評価でも、必要風量、通気抵抗、温熱条件、汚染物質のリスクを個別に切り離さず、相互の関係を確認することが、合理的な通気対策につながります。
