Shandong Bofeng Fan Co., Ltd. tarafından yayımlanmıştır.
Bir maden havalandırma fanının fabrika kabulü; tedarik edilen konfigürasyonun, muayene sonuçlarının ve performans verilerinin sipariş şartlarıyla karşılaştırılmasını kapsar. İnceleme, hem monte edilmiş fanın durumunu hem de çalışma noktasında mutabık kalınan debi ve basıncı içermelidir.
Bu kılavuz, kaydedilen kontrolleri açıklamak için Bofeng FK serisi üflemeli tali havalandırma fanının muayene dokümanından bir alıntı kullanır. Ayrıca alıcılara test koşulları, kabul kayıtları ve sahada devreye alma konusunda pratik bilgiler sunar.
1. Fabrika kabulünden önce şartları doğrulayın
Seçilen fan serisine uygulanan teknik şartlar ve muayene prosedürleriyle başlayın. Proje için çalışma noktası, ilave test noktaları, varsa şahitlik veya katılım düzeni ve gerekli doküman paketi üzerinde de mutabık kalın. Alıcı ile üreticinin aynı şartları değerlendirmesi için bu ayrıntıları teknik anlaşmaya kaydedin.
| Kalem | Belirtilmesi gereken bilgi |
|---|---|
| Fan konfigürasyonu | Fan modeli, havalandırma görevi, motor konfigürasyonu ve tedarik edilen aksesuarlar. |
| Çalışma noktası | Aynı çalışma noktasında gerekli debi ve basınç; statik veya toplam basınç esası; ilave test noktaları. |
| Elektrik beslemesi | Motor anma gücü, besleme gerilimi ve frekansı ile yol verme veya kontrol şartları. |
| Test koşulları ve kriterleri | Uygulanabilir muayene şartları, test yöntemi, çalışma koşulları ve performans toleransları. |
| Kabul kayıtları | Gerekli muayene ve performans raporları, eğrinin kapsadığı aralık ve belirtilmişse alıcı veya üçüncü taraf şahitlik düzeni. |
Doküman incelemesi sırasında fan modelini, seri numarasını ve motor bilgilerini sipariş ve ekipman etiket bilgileriyle karşılaştırın. Böylece sonuçlar tedarik edilen üniteyle ilişkilendirilir.
2. Fabrika muayene raporundaki sekiz kalem
Bofeng FK serisi raporu her muayene kalemini şart, kaydedilen sonuç ve geçti/kaldı kararı olarak ayırır. Aşağıdaki tablo sekiz kategoriyi rapordaki sırayla özetler; özgün kayıtlar rapor alıntısında görülebilir.
| Muayene kalemi | Raporun kapsadığı hususlar |
|---|---|
| Görünüm ve kalite | Kaldırma ve montaj elemanları, çark ve gövde kaynakları, yüzey durumu, bağlantı elemanları ve boya bitişi. |
| Mekanik çalışma testi | Kontrol sırasında düzgün çalışma ve anormal ses bulunmaması. |
| Üflemeli fan çark boşluğu | Belirtilen çark boşluğu şartı ve kaydedilen boşluk ölçümleri. |
| Titreşim hızının RMS değeri | Muayene için belirtilen sınırla karşılaştırılan mm/s cinsinden sayısal titreşim sonucu. |
| Çark dinamik balans kalite sınıfı | Balans kalite şartı ve uygunluk sonucu; ayrıntılı veriler için raporda Üretim Süreci Muayene Kaydına atıfta bulunulur. |
| Maksimum motor çıkış gücü | Kaydedilen güç sonucu ve motor anma gücüne göre ifade edilen şart. |
| Hava debisi | Şirketin teknik şartlarıyla karşılaştırılan m³/min cinsinden debi aralığı. |
| Toplam basınç | Şirketin teknik şartlarıyla karşılaştırılan Pa cinsinden toplam basınç aralığı. |
Böylece rapor montaj, çalışma ve performans kontrollerini bir araya getirir. Genel muayene sonucu tek tek kalemlerden sonra kaydedilir.
3. Fabrika muayene raporu örneği
Aşağıdaki alıntı, madenlerde tali havalandırma için kullanılan FK No.5.7 üflemeli aksiyel fanın bilgilerini içerir. Motor bölümünde YE3-160M1-2 motor, 11 kW anma gücü, 415 V ve 2.900 r/min değerleri yer alır.

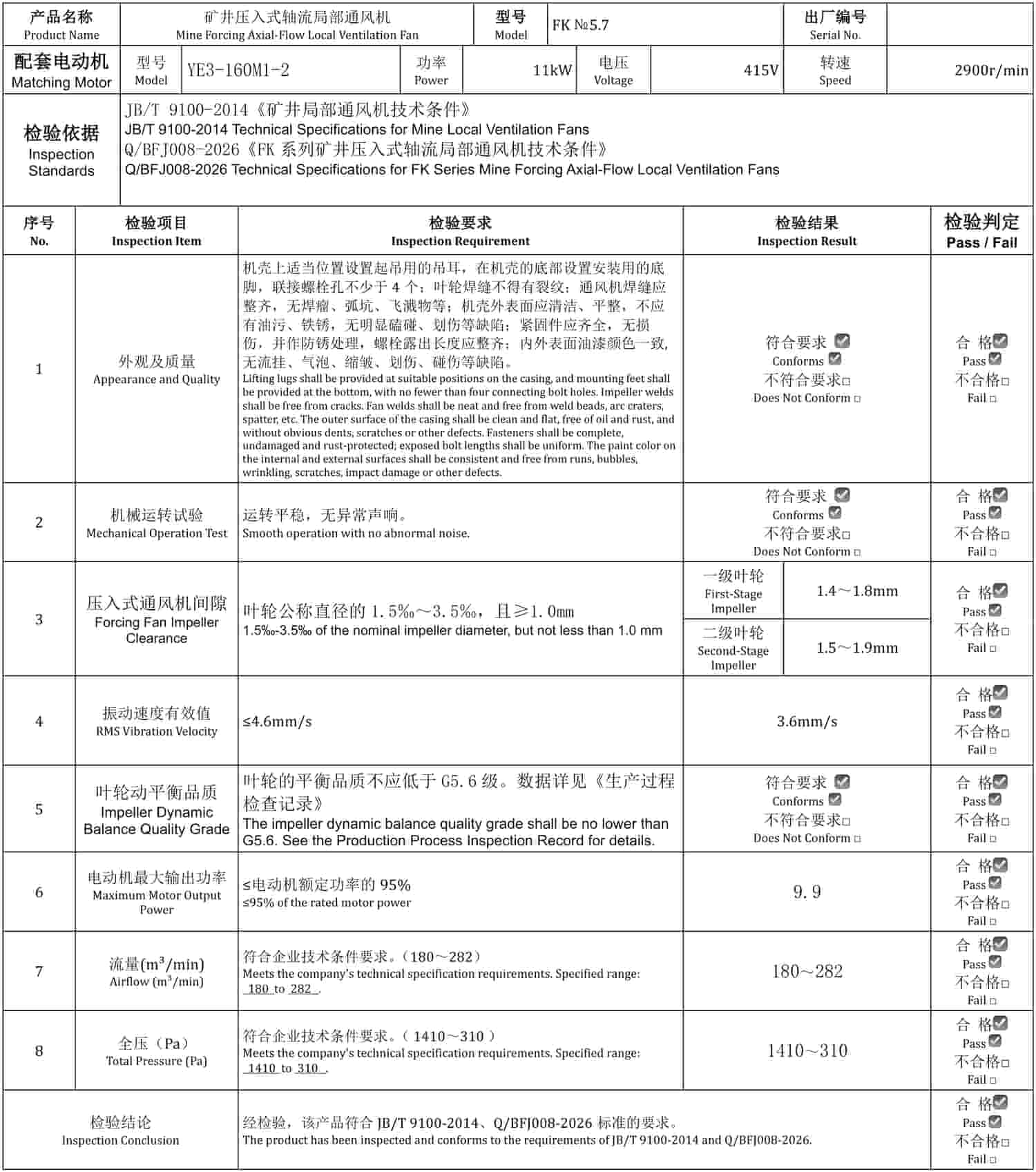

Bofeng FK serisi üflemeli tali havalandırma fanının fabrika muayene raporundan alıntı. Siparişi tanımlayan bilgiler gizlilik amacıyla kaldırılmıştır.
| Kaydedilen kalem | Rapordaki kayıt |
|---|---|
| Mekanik çalışma | Anormal ses olmadan düzgün çalışma; uygun olarak işaretlenmiştir. |
| Titreşim hızının RMS değeri | Belirtilen ≤4,6 mm/s sınırına karşı 3,6 mm/s; geçti olarak işaretlenmiştir. |
| Debi aralığı | 180–282 m³/min. |
| Toplam basınç aralığı | 1.410–310 Pa. |
| Genel muayene sonucu | Geçti. |
Bu kayıtlar yalnızca bu rapor örneğine aittir. Başka bir üniteyi incelerken seçilen fan konfigürasyonuna uygulanabilir şartları kullanın.
4. Debi, basınç ve gücü aynı esaslara göre değerlendirin
Debi ve basıncı aynı çalışma noktasında karşılaştırın
Fanın belirli bir çalışma noktasındaki kabulü için gerekli debi ve basıncı performans eğrisindeki veya test noktası kaydındaki karşılık gelen değerlerle karşılaştırın. Basınç tanımı, fan konfigürasyonu ve test koşulları mutabık kalınan esasla aynı olmalıdır.
Örnekte debi ve toplam basınç satırları her test noktasına ait debi–basınç değer çiftleri yerine aralık verir. Belirli bir debi–basınç kombinasyonunu kontrol etmek için ilgili eğriyi ve test verilerini kullanın. Basınç kaydı açıkça toplam basınç olarak belirtilmiştir; bu nedenle toplam basınç şartıyla karşılaştırılmalıdır.
Kaydedilen 180–282 m³/min debi aralığı 3,00–4,70 m³/s değerine eşittir.
Motor bilgilerini güç muayene sonucundan ayırın
Motor anma gücü bir konfigürasyon bilgisidir. Rapor, güç muayenesini “Maksimum Motor Çıkış Gücü” başlığı altında ayrı olarak kaydeder ve şartı anma gücünün bir oranı şeklinde ifade eder. Kabul kayıtları üzerinde mutabakat sağlarken güç büyüklüğünü, birimini ve ölçüm veya hesaplama yöntemini belirtin; böylece sonuç doğru esasta karşılaştırılabilir.
Proje verim veya sayısal ses seviyesi sonucu gerektiriyorsa ilgili test ve dokümantasyon şartlarını mutabık kalınan kapsama ekleyin. Mekanik çalışma kaydı, çalışma durumunu ve anormal ses olup olmadığını belirtir; bir akustik ölçüm sonucu değildir.
5. Destekleyici kayıtları ve test yöntemlerini tanımlayın
Belirli bir çalışma noktasının doğrulanmasını gerektiren projelerde destekleyici dokümanları muayene özetiyle birlikte kararlaştırın. Aşağıdaki liste alıcının bu paketi tanımlamasına yardımcı olur.
| Doküman | Kabul incelemesindeki amacı |
|---|---|
| Fabrika muayene raporu | Fan kimliğini muayene şartları, kaydedilen sonuçlar ve kabul kararlarıyla ilişkilendirir. |
| Ham veriler ve hesaplama özeti | Raporlanan performans değerlerinin temelindeki test okumalarını ve hesaplamaları gösterir. |
| Aerodinamik performans eğrisi | Tanımlanan fan konfigürasyonu ve test koşulları için debi ile basınç arasındaki ilişkiyi gösterir. |
| İlgili süreç ve ölçüm kayıtları | Muayene planının gerektirdiği geçerli balans kaydını, test koşullarını ve cihaz veya kalibrasyon referanslarını sağlar. |
Bir sonuç açıklama veya düzeltici faaliyet gerektiriyorsa kabul incelemesini kapatmadan önce konuyu, kararlaştırılan faaliyeti ve ilgili kontrolün sonucunu kaydedin.
Raporda belirtilen muayene dayanağı
Örnekte muayene dayanağı olarak JB/T 9100-2014 “Maden Lokal Havalandırma Fanları Teknik Şartları” ve Q/BFJ008-2026 “FK Serisi Üflemeli Aksiyel Maden Lokal Havalandırma Fanları Teknik Şartları” belirtilir.
Performans testinin belirlenmesine yönelik referanslar
Test yöntemi planlamasında ISO 5801:2017, standart deney hava kanalları kullanılarak fan performans testini; ISO 5802:2001 ise yerinde testi kapsar. ISO 13348:2025, performans toleransları, dönüştürme yöntemleri ve teknik verilerin sunumunu ele alır.
Bunlar, örnekte belirtilen muayene dayanağından ayrı ek yöntem referanslarıdır. Proje test planında uygulanacak standardı, baskısını ve değişikliklerini belirtin.
6. Sahada devreye almayı ayrı bir aşama olarak planlayın
Fabrika testleri, fanın çalışmasını tanımlanmış test koşullarında belgeler. Sahada devreye alma sırasında ekipman, havalandırma sistemine monte edildikten sonra kontrol edilir. Kanal veya galeri direnci, kaçaklar, montaj, elektrik beslemesi ve kontrol sistemleri çalışmayı etkiler. Saha kabul kaydını fabrika test kayıtlarından ayrı tutun.
Tali havalandırma projesinde gerekli hava debisinin nerede sağlanacağını ve ölçüleceğini belirtin. Bu şartı sorumlu havalandırma ekibinin devreye alma planına ekleyin.
Bu kayıtlarla ilişkili üretim aşamaları ve test düzenleri için maden havalandırma fanlarının üretimi ve kalite kontrolü konusundaki genel bakış sayfamıza bakın.
Sık sorulan sorular
Alıcı fabrika kabulü için hangi bilgileri sağlamalıdır?
Gerekli debi ve basıncı, basınç esasını, fan konfigürasyonunu, besleme gerilimini ve frekansını ve belirlenmiş test noktalarını sağlayın. Projenin gerektirdiği kabul kriterlerini, şahitlik düzenini ve doküman listesini ekleyin.
Performans eğrisi ne zaman gereklidir?
Gerekli bir debi–basınç çalışma noktasını veya çalışma aralığını incelerken performans eğrisini ve ilgili verileri kullanın. Muayene özeti sonuç ve kararları kaydeder; eğri performans değerleri arasındaki ilişkiyi gösterir.
Alıcı veya üçüncü taraf şahitliğinde fabrika kabul testi (FAT) nasıl düzenlenir?
Şahitlik şartını teknik anlaşmaya ekleyin. Test tarihinden önce şahitlik edilecek kontrolleri, çalışma koşullarını, kabul kriterlerini, şahitlik yöntemini ve gerekli kayıtları tanımlayın.
Fanınızın muayene şartlarını görüşün
Gerekli debi, basınç, elektrik beslemesi, kurulum düzeni ve muayene şartlarını maden tali havalandırma fanı talebinizle birlikte gönderin. Önerilen konfigürasyon ile kabul kapsamının birlikte değerlendirilebilmesi için belirlenmiş test noktalarını, şahitlik şartlarını ve dokümantasyonu ekleyin.
Rapor kaynağı: Shandong Bofeng Fan Co., Ltd. tarafından FK serisi üflemeli aksiyel maden lokal fanı için hazırlanmış fabrika muayene dokümanı. Yayımlanan rapor alıntısı yukarıdaki muayene kalemi özetini ve seçilmiş örnek kayıtları destekler.
