광산용 통풍기란?

광산용 통풍기는 광산(갱내) 통풍기(환기 팬)라고도 하며, 지하로 신선한 공기를 공급하고 유해 가스와 분진을 배출하며 열과 습기를 제거하기 위한 대형 산업용 통풍기입니다. 현대의 탄광, 금속·비금속 광산 및 터널 공사 현장에서 광산 환기 시스템의 핵심 설비입니다.

합리적으로 설계·운전되는 광산(갱내) 통풍기가 없다면, 지하에는 메탄, 일산화탄소(CO), 이산화탄소(CO₂), 질소산화물(NO_x), 발파 연기, 디젤 장비 배기가스가 빠르게 축적되고, 분진과 열도 제대로 배출되지 않습니다. 그 결과 가스 폭발, 질식, 중독 등 중대 사고 위험이 커질 뿐 아니라 작업환경 악화와 직업병 위험도 증가합니다.

1. 왜 광산용 통풍기가 광산 안전에 필수적인가?

광산 환기 시스템은 본질적으로 환기 방식, 환기망, 환기 동력원의 3요소가 결합된 통합 시스템입니다. 여기에는 입기갱(입기샤프트)과 배기갱(배기샤프트), 입기풍도 및 배기풍도(환기용 갱도), 통풍문, 풍량조절문(레귤레이터) 또는 조절댐퍼, 풍관(덕트) 등 환기 구조물이 포함되며, 주통풍기와 국부통풍기 등 통풍 설비가 함께 급기와 배기, 풍량 배분 및 조절 역할을 합니다.

용어를 구분하면, ‘수갱(샤프트)’은 지표와 지하를 수직으로 연결하는 통로를 의미합니다. ‘사갱(경사갱)’은 지표와 지하를 경사로 연결하는 통로입니다. ‘갱도’는 지하 굴착 통로의 총칭이며, ‘풍도’는 그중 공기가 흐르는 환기용 통로를 의미합니다.

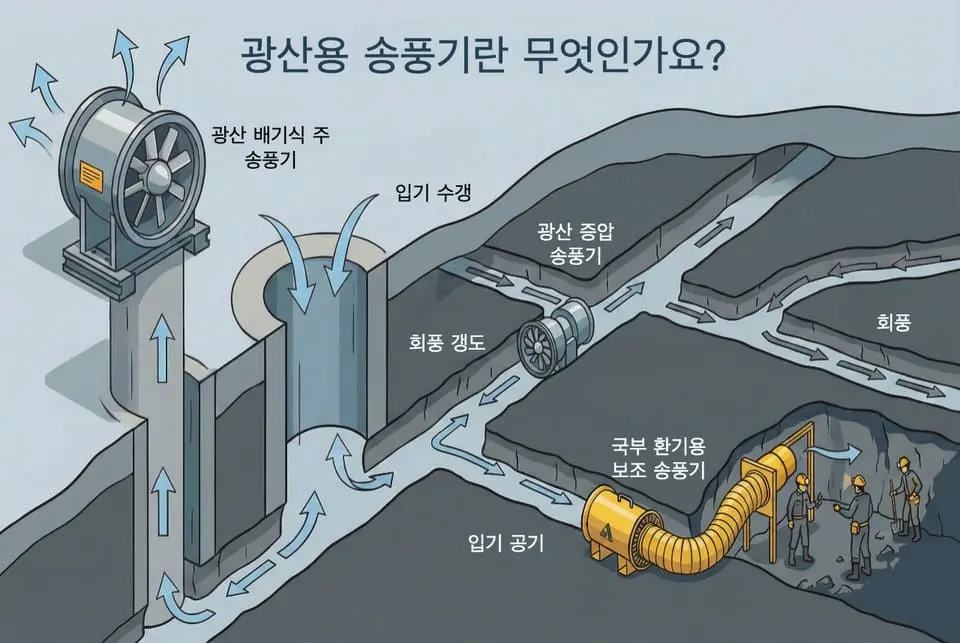

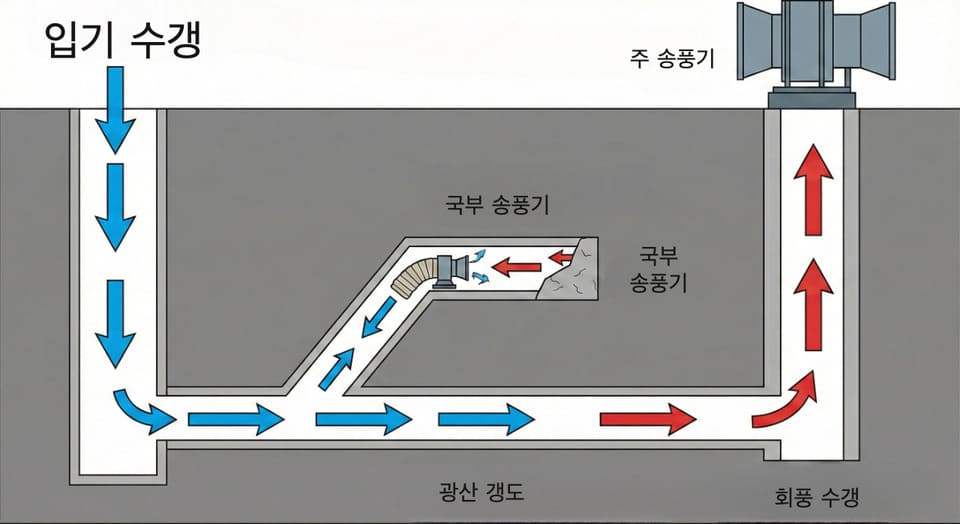

그림: 단순화한 광산(갱내) 환기 시스템 개념도. 지상 주통풍기는 대개 배기갱(배기샤프트) 인근에 배치되며, 지하의 부스터팬(가압팬)과 국부통풍기가 채굴·굴진 작업면으로 공기를 공급합니다. 배기는 배기풍도(환기용 갱도)와 배기갱을 통해 외부로 배출됩니다.

광산용 통풍기가 시스템에서 담당하는 대표 기능은 다음과 같습니다.

• 지하에 충분한 신선한 공기를 공급하여 작업자의 호흡과 설비 냉각 요구를 충족합니다.

• 지하에서 발생하는 메탄, 일산화탄소(CO), 발파 연기 및 디젤 장비 배기가스를 희석하여 농도가 허용 기준치 이하가 되도록 유지합니다.

• 일정한 기류(풍속)로 분진·연무·열을 제거하여 사각지대(정체 구역) 형성을 방지합니다.

• 일산화탄소(CO) 감시 등 자동 감시 시스템이 안정적으로 작동할 수 있도록, 제어 가능하고 조절 가능한 기류 조건을 제공하여 수요 기반 환기와 에너지 절감 운전을 구현합니다.

관련 안전 규정 및 지역별 기준에 따라, 광산 사업자는 신뢰성 높은 환기 시스템을 구축하고 주통풍기·국부통풍기 및 환기 구조물을 합리적으로 배치해야 합니다. 또한 다양한 운전 조건에서 환기 시스템이 지속적이고 안전하게 운전될 수 있도록 관리해야 합니다.

2. 역할과 설치 위치에 따른 광산용 통풍기의 구분

현장에서는 브랜드나 모델명보다 역할(기능)과 설치 위치를 기준으로 광산용 통풍기를 구분하는 경우가 더 일반적입니다.

2.1 주통풍기(메인팬)

그림: 지상 주통풍기 설비. 지하 광산(갱내) 환기에 필요한 풍량과 풍압을 제공하는, 전체 환기 시스템의 핵심 동력원입니다.

주통풍기는 보통 배기갱(배기샤프트) 계통의 갱구부 인근에 설치되며, 광산 환기 시스템의 주된 동력원입니다. 현장 조건에 따라 배기 계통의 수갱(샤프트) 갱구부 주변이나 사갱(경사갱) 출구 인근에 배치되기도 합니다. 전 광산에 필요한 대부분의 풍압과 풍량을 제공하므로 광산의 핵심 환기 설비로도 불립니다.

주통풍기의 일반적인 특징은 다음과 같습니다.

• 지상 팬하우스 또는 콘크리트 기초 위에 설치되며, 흡·토출측에 수축관, 디퓨저, 소음기 등을 구성하는 경우가 많습니다.

• 운전 1대 + 예비 1대 또는 2대 운전 + 1대 예비 등 운전·예비 체계로 신뢰성을 강화합니다.

• 대용량 모터와 조합되며, 점차 인버터 속도 제어를 적용해 수요 기반 환기와 에너지 절감 운전을 구현합니다.

• 필요 시 역풍 운전(기류 역전)이 가능하도록 설계하여 화재 등 재난 상황에서 연기 배출 또는 기류 방향 전환에 활용합니다(현장 규정에 따른 역풍 절차 및 전용 설비가 필요).

2.2 부스터팬(가압팬/직렬팬)

그림: 지하 갱도에 배치된 부스터팬(가압팬). 강재 풍관을 통해 국부 풍압을 높이고 기류를 원거리 작업면까지 밀어 보내며, 심부 또는 고저항 채굴 구역의 환기 가압에 사용됩니다.

부스터팬(가압팬/직렬팬)은 지하 환기망에서 주통풍기의 풍압을 보강하기 위해 직렬로 배치·운전되는 통풍기입니다. 국부통풍기와는 목적과 설치 방식이 다르며, 주로 심부 또는 고저항 구역에서 주통풍기의 성능 부족을 보완하여 원거리 작업면까지 가압 송풍을 수행합니다.

다만 부스터팬은 환기망의 압력 분포를 바꾸기 때문에, 설계·운전이 부적절하면 일부 구역의 풍량 불균형이나 기류 역류까지 유발할 수 있습니다. 따라서 관련 기준과 규정에서는 적용 조건, 조절 방식, 안전 감시에 대해 엄격한 요구사항을 제시하는 경우가 많습니다.

2.3 국부통풍기(국부팬)

그림: 국부통풍기가 유연 풍관과 함께 신선한 공기를 굴진 작업면까지 직접 보내 분진, 발파 연기, 디젤 장비 배기가스를 희석하는 전형적인 작업면 환기 구성입니다.

국부통풍기는 채굴·굴진 작업면 주변에 설치되는 소·중형 광산용 통풍기로, 막다른 갱도, 굴진 막장, 작업면 또는 국부 갱실에 공기를 공급하는 데 사용됩니다. 국부팬은 보통 강재 또는 유연 풍관(덕트)과 함께 운용되어 신선한 공기를 작업 지점까지 직접 전달합니다.

국부팬은 다음과 같은 현장에서 특히 흔합니다.

• 갱도 굴진 막장, 채탄 작업면, 회수 갱도 등의 국부 환기에 적용됩니다.

• 갱실, 펌프실, 변전실 등 국부 공간의 보충 송풍 또는 배기에 사용됩니다.

• 분진 농도와 온도를 별도로 관리해야 하는 설비 구역(파쇄기, 이송·환승 지점 등)에 활용됩니다.

3. 축류식과 원심식 광산용 통풍기

공기 흐름 방향과 임펠러 구조 기준으로 보면, 광산용 통풍기는 대체로 축류식과 원심식 두 가지로 구분됩니다.

3.1 축류식 광산용 통풍기

• 기류가 임펠러 축 방향으로 흡입·토출됩니다.

• 저~중압, 대풍량 조건에서 효율이 높은 편입니다.

• 구조가 비교적 컴팩트하며, 운전 조건 변화에 대응하기 위해 가변 피치(가변각) 블레이드 또는 가변 속도를 적용하는 경우가 많습니다.

• 금속광·비금속광 및 일부 탄광에서 주통풍기, 국부팬, 터널 통풍기로 널리 사용됩니다.

적용에 유리한 경우는 다음과 같습니다.

• 갱도가 길고 저항이 중간 수준이며, 높은 풍량과 효율을 동시에 확보하려는 환기 시스템입니다.

• 인버터 제어 또는 블레이드 각도 조절로 수요 기반 환기와 에너지 절감을 구현하려는 광산입니다.

• 정·역풍 운전 기능을 함께 요구하는 주통풍기 또는 터널 환기 설비입니다.

3.2 원심식 광산용 통풍기

• 기류가 축 방향으로 임펠러에 들어가며, 내부에서 90° 방향 전환 후 반경 방향으로 토출됩니다.

• 일반적으로 중~고압, 상대적으로 작은 풍량 조건에 더 적합합니다.

• 임펠러 강도가 높고 케이싱이 견고하여, 분진을 포함한 기류와 고저항 시스템에 대한 적응성이 좋습니다.

• 심부 광산, 고저항 환기망 등 높은 압력(풍압)이 필요한 조건에 적합합니다.

축류식과 원심식의 선택은 보통 필요 풍량, 시스템 총 저항, 설치 공간, 소음 제한, 에너지 효율 목표 등을 종합적으로 고려해야 합니다. 또한 통풍기 성능 곡선과 환기망 저항 곡선을 매칭 계산하여 작업점을 결정합니다.

4. 광산용 통풍기의 핵심 기술 파라미터

환기 설계 및 통풍기 선정에서 엔지니어가 중점적으로 보는 항목은 다음과 같습니다.

• 풍량 Q: 정격 조건에서 통풍기가 제공하는 공기 체적 유량(단위: m³/s 또는 m³/min)입니다.

• 총압 또는 정압: 환기 시스템 저항을 극복하기 위해 통풍기가 발생시키는 압력차(단위: Pa 또는 kPa)입니다. 현장에서는 보통 ‘풍압’이라고도 부릅니다.

• 효율 η: 공기 동력(출력) 대비 축동력(입력)의 비로, 효율이 높을수록 장기 운전 에너지 비용이 감소합니다.

그림: 축류식 광산용 통풍기 성능 곡선. 가로축은 풍량, 세로축은 정압이며, 효율 등고선과 블레이드 각도(또는 회전수)별 특성 곡선을 함께 표시하여 환기망 저항 곡선과 매칭해 통풍기 작업점을 결정합니다.

• 통풍기 특성 곡선: 풍량 변화에 따른 압력·효율 변화를 나타내며, 환기망 저항 곡선과의 교점을 통해 작업점을 산정합니다.

• 동력 및 회전수: 모터 정격 용량과 통풍기 회전수는 풍량·풍압 및 기동 방식(직입, 소프트스타터, 인버터 제어)과의 정합이 필요합니다.

• 소음 및 진동: 소음기, 방진 기초, 플렉시블 조인트 등의 대책으로 소음·진동을 줄여 설비와 작업자를 보호합니다.

5. 안전·방폭 및 법규 요구사항

광산용 통풍기는 지하 공기질과 안전에 직접적인 영향을 미치므로, 관련 안전 규정 및 탄광 안전 규정과 같은 기준의 엄격한 통제를 받습니다.

핵심 포인트는 다음과 같습니다.

• 방폭 및 방화: 가스(메탄) 위험이 있는 탄광 및 폭발 위험이 있는 일부 금속·비금속 광산에서는 주통풍기와 국부팬에 방폭형 모터·전기 설비를 적용하고, 방화 및 역풍(기류 역전) 방지 장치 등을 함께 구성하는 경우가 많습니다.

• 신뢰성 및 이중화 설계: 주통풍기는 운전·예비(또는 2대 운전+1대 예비) 구성의 이중화를 권장하며, 주요 부품에 상태 진단·감시와 고장 예측(경보) 기능을 적용합니다.

• 감시 및 지능형 제어: 현대 광산 환기는 풍량·풍압·가스(메탄)·일산화탄소(CO) 및 통풍기 상태의 온라인 감시를 확대 적용하고, 인버터 제어와 최적화 알고리즘으로 수요 기반 환기와 에너지 절감 운전을 구현합니다.

• 정지 및 역풍 운전 관리: 주통풍기 정지, 역풍 운전 또는 전환 시에는 작업 절차와 승인 절차를 엄격히 준수하여, 기류 혼란과 위험 가스 축적을 예방해야 합니다.

6. 광산용 통풍기의 대표 적용 분야

광산용 통풍기는 지하 환기가 필요한 거의 모든 현장에서 사용됩니다.

• 탄광: 주통풍기가 전 광산 환기를 담당하고, 국부팬은 굴진 막장·채탄 작업면·갱도 회수 구간을 지원합니다.

• 금속·비금속 광산: 대용량 축류식 주통풍기가 사갱(경사갱) 및 수갱 시스템에 공기를 공급하고, 국부팬은 채굴장·채굴 구역·갱실에 적용됩니다.

• 터널 및 지하공사: 도로·철도·수리 터널의 시공 환기에서 광산 국부팬과 유사한 터널 통풍기 및 풍관 시스템을 사용합니다.

• 분진·고온(열환경) 관리: 집진, 분무, 냉방(공조) 등과 함께 운용하여 분진 농도를 낮추고 암반 온도 및 설비 발열을 제어합니다.

7. 엔지니어는 어떻게 적합한 광산용 통풍기를 선정하나?

현장 실무 관점에서 표준적인 선정 절차는 보통 다음과 같습니다.

1. 환기 요구량 산정: 채굴 구역 규모, 인원, 장비 규모, 법규 요구에 따라 전 광산 및 구역별 필요 풍량을 계산합니다.

2. 환기망 모델 구축: 갱도 길이, 단면, 지보(지지) 형식 및 환기 구조물 저항을 반영해 분기별 저항과 시스템 저항 곡선을 산정합니다.

3. 통풍기 형식 및 배치 방안 결정: 축류/원심 주통풍기 선택, 부스터팬(가압팬) 필요 여부, 국부팬 배치 방식 및 이중화 구성을 결정합니다.

4. 작업점 검토: 통풍기 성능 곡선과 환기망 저항 곡선을 중첩해 작업점이 고효율 영역에 위치하는지 확인하고, 풍량·풍압 여유(마진)를 확보합니다.

5. 법규·안전 요구 충족: 방폭 등급, 소음 한도, 감시·감독 구성, 정지·역풍 운전 관리 요건의 적합성을 검토합니다.

6. 에너지 효율 및 스마트화 고려: 고효율 모터, 인버터 제어, 지능형 환기 시스템을 우선 검토하여 전 생애주기 에너지 비용을 절감합니다.

8. 요약

광산용 통풍기는 단순한 설비가 아니라 광산 환기 시스템의 핵심 동력원입니다. 지하로 필요한 공기를 안정적으로 공급하고, 유해 가스와 분진을 희석·배출하며, 온도와 습도를 제어함으로써 안전 생산과 생산성 향상에 중요한 역할을 수행합니다.

지상의 주통풍기, 지하의 부스터팬(가압팬), 작업면을 지원하는 국부통풍기 등 어떤 형태든, 규정과 기준에 따라 과학적으로 설계하고 올바르게 선정한 뒤 지속적으로 유지관리한다면 광산의 전 생애주기 동안 안정적으로 운전되며, 안전하고 친환경적이며 고효율적인 현대 광업을 뒷받침하는 견고한 환기 기반을 제공할 수 있습니다.
