BOFENG vervaardig en verskaf mynventilasiewaaiers vir ondergrondse myne en tonnelprojekte, insluitend hoof-, hulp- en plaaslike ventilasiewaaiers vir inblaas- en uitlaatdiens. Hierdie waaiers word in ondergrondse metaal-, nie-metaal- en steenkoolmyne gebruik, asook in tonnelprojekte wat stabiele lugvloei, voldoende druk en betroubare deurlopende werking vereis.
Ons mynventilasiewaaiers is beskikbaar in aksiaalvloei- en sentrifugale uitvoerings en kan by verskillende mynstoestande, ventilasietake en installasievereistes aangepas word. Modelle is beskikbaar vir hooflugroetes, plaaslike hulpventilasie, kanaalventilasie, uitlaatlugdienste en toepassings wat standaard- of ontploffingsvaste konfigurasies vereis.
Om ’n geskikte mynventilasiewaaier te kies, deel asseblief die vereiste lugvolume, totale druk, kragtoevoer, installasie-uitleg, kanaal- of tonneltoestande, en enige ontploffingsvaste of pasgemaakte vereistes. Ons span kan ’n toepaslike waaierreeks aanbeveel, waaierkurwes vir hersiening verskaf en ’n kwotasie volgens u projek se werkpunt voorberei.
Stuur lugvloei, druk, spanning en terreinbesonderhede vir modelaanbeveling en kwotasie.
Die waaierreekse hieronder help kopers en ingenieurs om mynventilasiewaaiers volgens waaierkategorie, myntipe, beskermingstipe, ventilasietaak en tipiese toepassing te vergelyk. Dit maak dit makliker om ’n geskikte reeks vir hoof-, hulp-, inlaat-, retourlug- of uitlaatventilasie te identifiseer.
| Reeks | Waaierkategorie | Geskikte myntipe | Beskermingstipe | Ventilasietaak | Tipiese toepassing |
|---|---|---|---|---|---|
| FKCDZ | Hoofwaaier | Metaal- en nie-metaalmyne | Standaard | Hoofuitlaat | Mynwye uitlaatventilasie en hoërdruk-retourlugdienste. |
| FKZ | Hoofwaaier | Metaal- en nie-metaalmyne | Standaard | Hoofdrukventilasie | Algemene hoofventilasie en stabiele lugtoevoer oor die hele myn. |
| FK | Hulpwaaier | Metaal- en nie-metaalmyne | Standaard | Hulpdrukventilasie | Gange, ontwikkelingsfronte en kort- tot mediumlengte kanaalventilasie. |
| FKD | Hulpwaaier | Metaal- en nie-metaalmyne | Standaard | Hulpdrukventilasie | Langer kanale en plaaslike ventilasietake met hoër weerstand. |
| FBCDZ | Hoofwaaier | Steenkool-, metaal- en nie-metaalmyne | Ontploffingsvas | Hoofuitlaat | Hoofuitlaatventilasie waar ontploffingsvaste beskerming vereis word. |
| FBCZ | Hoofwaaier | Steenkool-, metaal- en nie-metaalmyne | Ontploffingsvas | Hoofuitlaat | Hoof-retourlug en uitlaatventilasie met ontploffingsvaste vereistes. |
| FBD | Hulpwaaier | Steenkool-, metaal- en nie-metaalmyne | Ontploffingsvas | Hulpdrukventilasie | Langer kanaalventilasie en hulp-lugvloeidienste met hoër weerstand. |
| FB | Hulpwaaier | Steenkool-, metaal- en nie-metaalmyne | Ontploffingsvas | Hulpdrukventilasie | Standaard plaaslike drukventilasie in ondergrondse mynwerke. |
| FBC | Hulpwaaier | Steenkool-, metaal- en nie-metaalmyne | Ontploffingsvas | Hulpuitlaat | Plaaslike uitlaatventilasie waar ontploffingsvaste beskerming nodig is. |
| FBCD | Hulpwaaier | Steenkool-, metaal- en nie-metaalmyne | Ontploffingsvas | Hulpuitlaat | Hulp-uitlaatventilasietake met hoër weerstand. |
Die keuse van ’n mynventilasiewaaier moet op die werklike werkpunt gebaseer wees, nie net op die modelnaam nie. Kopers behoort die vereiste lugvolume, totale druk, statiese druk, kanaal- of tonnelweerstand, installasieposisie, kragtoevoer, hoogte bo seespieël, bedryfsomgewing en die behoefte aan ontploffingsvaste beskerming te bevestig.
Vir ’n vinniger aanbeveling, verskaf asseblief die lugvloei- en drukvereistes saam met die myntipe, ventilasietaak, tonnel- of kanaaluitleg en spanning/frekwensie. Met hierdie inligting kan ons geskikte waaierreekse vergelyk en waaierkurwedata vir hersiening verskaf.
Geselekteerde oppervlak- en ondergrondse installasies wys hoe ons mynventilasiewaaiers vir verskillende mynuitlegte geposisioneer, gekoppel en gemonteer word. Elke konfigurasie word volgens die vereiste lugvloei, druk, kragtoevoer en terreintoestande ontwikkel.
’n Oppervlakgemonteerde FKCDZ-hoofwaaier voorsien myn-wye ventilasie van die ondergrondse tonnelnetwerk, met ’n breë lugvloei- en drukreeks vir ’n groot ysterertsmyn se ventilasienetwerk.
Oppervlakwaaierstasie, terreinsamestelling, mynportale en ondergrondse hulpventilasie-installasies.
Ingenieursgids
Hierdie gids verduidelik wat ’n mynventilasiewaaier is, hoe ’n mynventilasiewaaier werk, hoe ’n volledige mynventilasiestelsel lug beweeg en versprei, hoe hoofwaaiers, aanjawaaiers en hulpwaaiers van mekaar verskil, hoe aksialevloeiwaaiers en sentrifugale waaiers vergelyk word, watter diens-, werkverrigtings- en terreinparameters belangrik is en watter inligting vir professionele waaierkeuse benodig word.
’n Mynventilasiewaaier is ’n industriële waaier wat gebruik word om intreklug te voorsien, retourlug af te voer of plaaslike lugvloei in ondergrondse myne en tonnels te verskaf. Na gelang van sy funksie en installasieplek kan dit as ’n hoofwaaier, aanjawaaier, hulpwaaier of plaaslike ventilasiewaaier geklassifiseer word en vir inblaas- of uitlaatdiens gebruik word.
’n Motor draai die waaierwiel, en die bewegende lemme dra meganiese energie aan die lug oor om lugvloei en ’n drukstyging oor die waaier te ontwikkel. Hierdie drukstyging stel die lug in staat om weerstand in skagte, mynlugweë, kanale, draaie, reguleerders en lekkasiepaaie te oorkom. Wanneer die waaier vir inblaasdiens gebruik word, druk dit lug in die myn of ventilasiekanaal in; by uitlaatdiens trek dit retourlug na ’n uitlaatopening.

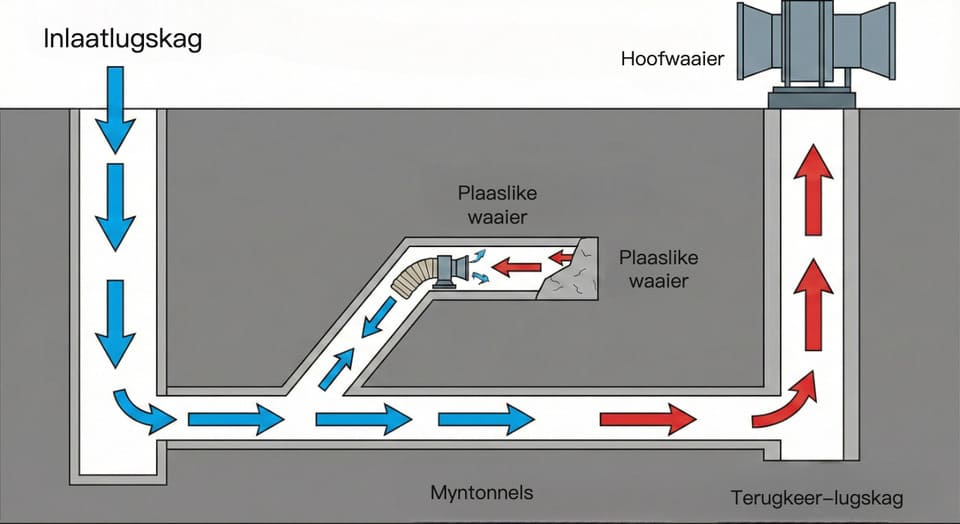

’n Mynventilasiestelsel kombineer waaiers, intreklugroetes, retourlugroetes, ventilasiebeheerstrukture en moniteringstoerusting om lug deur die ondergrondse netwerk te versprei. Vars lug kom deur skagte, mynportale of intreklugweë die myn binne, beweeg deur werksdistrikte en vloei as retourlug deur aangewese retourlugweë na die uitlaatopeninge.[6]
’n Tipiese ondergrondse ventilasiestelsel kan die volgende insluit:
Na gelang van die ventilasieontwerp kan ’n hoofwaaier in ’n uitlaatopstelling werk wat retourlug uit die myn afvoer, of in ’n inblaasopstelling wat vars lug in die myn toevoer. Hulpwaaiers word gewoonlik nader aan ontwikkelingsfronte of ander plaaslike werksareas geplaas en aan kanaalwerk gekoppel.
Video: Ondergrondse lugvloeiroetes en mynventilasiewaaiers. Kyk op YouTube ↗
Mynventilasiewaaiers word gewoonlik geklassifiseer volgens die funksie wat hulle verrig en hul ligging in die ventilasienetwerk. Die drie hoofgroepe is hoofwaaiers, aanjawaaiers (booster fans) en hulp- of plaaslike waaiers.
01
Hoofwaaiers, ook primêre waaiers genoem, bedien die myn se hoofventilasiekring. Hulle word gewoonlik by ’n skagmond, mynportaal of oppervlakwaaierstasie geïnstalleer en kan volgens die ventilasieontwerp vir intreklug- of uitlaatdiens gekonfigureer word.
Tipiese oorwegings sluit in:
02
Waar die toepaslike mynregulasies dit toelaat en ’n volledige ontleding van die ventilasienetwerk dit ondersteun, kan ’n aanjawaaier ondergronds in serie met die hoofventilasiestelsel geïnstalleer word om die druk in ’n bepaalde deel van die netwerk te verhoog.[2]
Die ontwerp van ’n aanjawaaier moet die volgende in ag neem:
’n Aanjawaaier moet nie as ’n losstaande item gekies word nie. Die werkpunt en beheermetode daarvan moet as deel van die volledige ventilasienetwerk beoordeel word.
03
Hulp- en plaaslike ventilasiewaaiers bedien ontwikkelingsfronte, blindgange, produksiefronte en ander gebiede wat nie voldoende deur die hooflugvloei geventileer word nie. Hulle word gewoonlik naby die werksarea geïnstalleer en aan rigiede of buigsame kanaalwerk gekoppel.[7]
Algemene hulpventilasiefunksies sluit in:
Aksialevloeiwaaiers en sentrifugale waaiers gebruik verskillende aërodinamiese uitlegte. Geen tipe is vanselfsprekend die beste vir elke myn nie. Die korrekte keuse hang af van die vereiste werkpunt, stelselweerstand, doeltreffendheidsteiken, installasie-uitleg, geraasvereiste en beskikbare ruimte.
| Vergelykingsitem | Aksialevloeiwaaiers | Sentrifugale waaiers |
|---|---|---|
| Lugvloeirigting | Lug gaan in en uit hoofsaaklik parallel met die waaieras. | Lug gaan by die oog van die waaierwiel in en verlaat die omhulsel radiaal. |
| Tipiese uitleg | Silindriese omhulsel met ’n reglynige lugvloeipad. | ’n Waaierwiel binne ’n spiraalomhulsel, met ’n gerigte inlaat- en uitlaatuitleg. |
| Algemene myntoepassing | Word dikwels vir hoof- en hulpventilasie met groot lugvolumes gekies. | Word dikwels oorweeg vir hoër druk, hoë stelselweerstand of spesiale installasievereistes. |
| Installasiekenmerke | Kompak in die lugvloeirigting en geskik vir kanaal- of waaierstasie-uitlegte. | Vereis voldoende ruimte vir die omhulsel en die inlaat- en uitlaatrigting. |
| Kapasiteitsbeheer | Kan, na gelang van die ontwerp, lemhoekverstelling, spoedbeheer of albei gebruik. | Kan, na gelang van die ontwerp, spoedbeheer, inlaatbeheer of lugkleppe (dampers) gebruik. |
| Omkeerbare werking | Slegs beskikbaar op waaierontwerpe wat spesifiek vir omkeerbare lugvloei ontwikkel is. | Word normaalweg vir ’n bepaalde lugvloeirigting gekies, tensy dit spesiaal ontwerp is. |
| Grondslag vir finale keuse | Vereiste lugvloei, druk, waaierkurwe, stelselkurwe, doeltreffendheid en terreintoestande. | Vereiste lugvloei, druk, waaierkurwe, stelselkurwe, doeltreffendheid en terreintoestande. |
Keusenota: Algemene vergelykings tussen waaierfamilies is slegs ’n vertrekpunt. Die finale model moet uit geverifieerde werkverrigtingsdata by die vereiste lugvloei en druk gekies word, en nie net volgens die waaiertipe of motorkrag nie.
Professionele waaierkeuse berus op die vereiste werkpunt en die eienskappe van die ventilasiestelsel. Die volgende parameters moet bevestig word voordat ’n waaiermodel gekies word.
Die volume lug wat die waaier lewer, gewoonlik uitgedruk in m³/s, m³/min, m³/h of CFM. Die lugvloeibehoefte moet bepaal word vir die volledige myn, ventilasiedistrik, ontwikkelingsfront of kanaalstelsel wat bedien word.
Die druk wat beskikbaar is om weerstand in skagte, mynlugweë, kanale, draaie, reguleerders, passtukke en lekkasiepaaie te oorkom, met uitsluiting van die snelheidsdrukkomponent by die meetpunt.
Die totale drukstyging wat die waaier lewer. Dit sluit statiese druk en die toepaslike snelheidsdrukkomponent in, volgens die toetsuitleg en gekose verwysingsvlakke.
Waaierdoeltreffendheid beskryf die verhouding tussen nuttige lugkrag en die waaier se inset- of askrag. ’n Stabiele werkpunt naby die waaier se doeltreffende gebied kan langtermyn-energieverbruik verlaag.
Die motorkraggradering, draaispoed, spanning, frekwensie, aansitmetode en diensfaktor moet by die gekose werkpunt en die terrein se elektriese toestande pas.
Geraas- en vibrasievereistes bepaal die behoefte aan geluidsdempers, buigsame verbindings, isolasiebasisse, strukturele kontroles, balansering, monitering en instandhoudingsbeplanning.
’n Waaierkurwe toon die verband tussen lugvloei en druk by ’n bepaalde waaierspoed, lemstelling en toetskonfigurasie. Die stelselweerstandskurwe toon die druk wat die mynnetwerk, mynlugweg of kanaalstelsel by verskillende lugvloeitempo’s benodig.
Die verwagte werkpunt lê waar die waaierkurwe en stelselweerstandskurwe mekaar sny. Die voorgestelde model moet in ’n stabiele, beheerbare en doeltreffende deel van sy werkverrigtingsgebied werk. Waaierwerkverrigtingstoetse kan volgens ISO 5801 uitgevoer of beoordeel word, onderhewig aan die toepaslike projekspesifikasie.[9]
Belangrik: Motorkrag alleen is nie voldoende vir waaierkeuse nie. Waaiers met dieselfde motorkraggradering kan verskillende lugvloei-, druk-, doeltreffendheids- en geraaseienskappe lewer.
’n Professionele keuseproses moet die ventilasiebehoefte, stelselweerstand, waaierwerkverrigtingsdata, terreintoestande en veiligheidsvereistes met mekaar verbind. Die volgende vyfstapbenadering kan vir die aanvanklike modelbeoordeling gebruik word.
Bevestig wat die waaier moet ventileer en hoe die lugvloei gebruik sal word.
Bereken of verifieer die druk wat nodig is om die teikenlugvloei te lewer.
Vergelyk geskikte waaierfamilies en toerustinguitlegte.
Toets die voorgestelde model teen die verwagte stelselkurwe.
Pas die volledige waaierpakket by die werklike installasie, beheer- en nakomingsvereistes.
Stuur u vereiste lugvloei, druk, spanning, ventilasiediens en installasiebesonderhede. Ons span kan ’n geskikte waaierreeks beoordeel en werkverrigtingsdata vir projekbespreking voorberei.
Die vereiste beskerming, redundansie, monitering en bedryfsreëlings hang af van die myntipe, installasieplek, atmosfeerklassifikasie en toepaslike nasionale en terreinspesifieke mynvereistes. Die finale opstelling moet binne die myn se risiko- en veiligheidsbestuurstelsel deur die ventilasie- en veiligheidspan beoordeel word.[1]
Steenkoolmyne en ander terreine met potensieel ontplofbare atmosfere kan geskikte vlamvaste of andersins ontploffingsbeskermde waaiers, motors, elektriese toerusting, sensors en beheerkomponente vereis. Die vereiste beskermingskonsep, atmosfeerklassifikasie en sertifisering hang van die installasieplek, die myn se risikoassessering en die toepaslike Suid-Afrikaanse statutêre en projekvereistes af.[3][4]
Waar regulasie 8.6 van toepassing is, moet die hoofwaaierreëling onder meer ’n rugsteunstelsel vir skoon lug, waarskuwings by stilstand of foutiewe werking en, sover redelik uitvoerbaar, krag uit twee verskillende bronne of netwerke voorsien. Die myn se skriftelike bedryfs- en instandhoudingsprosedures bepaal die terreinspesifieke reëling.[2]
Die moniteringspakket kan waaierspoed, motorstroom, laertemperatuur, vibrasie, differensiële druk, lugvloei en toerustingstatus insluit. Die mynventilasiestelsel kan ook gaskonsentrasie, temperatuur en lugvloei by gekose ondergrondse meetpunte monitor. Toepaslike beroepshigiëne- en ventilasie-ingenieursmetings moet binne ’n gehalteversekeringsprogram behoorlik gedokumenteer, gevalideer en naspeurbaar wees; die MHSC-handboek bied aanvullende meetpraktyk.[5][6]
Die aansit, afskakel, omkeer of spoedverandering van ’n waaier kan die lugvloeiverdeling deur die hele ventilasienetwerk verander. Tydens ’n brand kan die bedryf van die ventilasiestelsel ook die verspreiding van rook, warm lug en gasse beïnvloed; sulke veranderings behoort volgens die myn se brand- en noodprosedures deur persone wat bevoeg is in die ontwerp en bedryf van die ventilasiestelsel beoordeel te word.[8] Beplande stilstande, toetse, instandhouding en beheerveranderings moet daarom volgens goedgekeurde mynprosedures, risikoassesserings en kommunikasievereistes uitgevoer word.
Nakomingsnota: Hierdie blad bied algemene ingenieursinligting en vervang nie ’n mynventilasiestudie, regsbeoordeling, assessering van gevaarlike gebiede, goedgekeurde ventilasieplan of terreinspesifieke bedryfsprosedure nie.
Mynventilasiewaaiers word in ondergrondse mynbou, tonnelbou en verwante stof- en dampbeheertoepassings gebruik. Die vereiste waaierkonfigurasie hang van die ventilasienetwerk en terreintoestande af.
Hoof- en hulpventilasie vir steenkoolmynlugroetes, ontwikkelingsfronte en plaaslike werksareas, insluitend toepassings wat geskikte vlamvaste of ontploffingsbeskermde toerusting vereis.[3]
Hoof- en plaaslike ventilasie vir skagte, opritte, afdraandes, ontwikkelingsfronte, afbougebiede (stopes) en produksiedistrikte in metaal- en nie-metaalmyne.
Kanaalventilasie vir pad-, spoor-, hidrokrag-, nuts- en ander ondergrondse konstruksieprojekte, insluitend langafstand-inblaas- of uitlaatuitlegte.
Ventilasie- en uitlaatreëlings wat saam met geskikte opvang- of behandelingstoerusting gebruik word om luggedraagde stof, prosesdampe en toerustinguitlaatgasse te beheer.
Die volgende bronne bied Suid-Afrikaanse regs-, mynveiligheids-, ventilasiemeting-, ontploffingsrisiko- en waaierwerkverrigtingskonteks. Bevestig altyd die jongste uitgawe, geldende jurisdiksie en projekspesifieke toepaslikheid voordat enige vereiste vir ontwerp, verkryging of nakoming gebruik word.
Suid-Afrikaanse Regering — Wet op Gesondheid en Veiligheid in Myne 29 van 1996 (Mine Health and Safety Act). Die kernwet vir die beskerming van werknemers en ander persone by myne, met pligte vir risiko-identifisering, beheer, monitering en gesondheids- en veiligheidsbestuur. Bekyk bron
Suid-Afrikaanse Regering / Staatskoerant — Mine Health and Safety Act: Regulations Relating to Machinery and Equipment, Hoofstuk 8, regulasie 8.6 “Fans” (GG 29214, GoN 911, 2006). Definieer hoofwaaiers en aanjawaaiers (main and booster fans) en stel onder meer vereistes vir ’n rugsteunstelsel vir skoon lug, waarskuwings, krag uit twee verskillende bronne of netwerke, ondersoeke met tussenposes van hoogstens drie maande, tienjaarrekords en skriftelike bedryfs- en instandhoudingsprosedures. Bekyk bron
DMRE / Staatskoerant — Riglyn vir die voorkoming van brandbaregas- en steenkoolstofontploffings in steenkoolmyne (GG 42956, GoN 28, 2020). Behandel primêre en sekondêre ventilasie, hulpwaaiers, verdunning van brandbare gas en stof, en beheermaatreëls by steenkoolwerkfronte. Bekyk bron
DMRE / Staatskoerant — Riglyn vir die voorkoming van brandbaregasontploffings in myne anders as steenkoolmyne (GG 44427, GoN 326, 2021). Verskaf die raamwerk vir risikoassessering, gasbeheer, opsporing en ventilasiepraktyke in nie-steenkoolmyne. Bekyk bron
DMRE / Staatskoerant — Gehalteversekeringsprogram vir beroepshigiëne- en ventilasie-ingenieursmetings (GG 51003, GoN 5099, 2024). Dek bevoegdheid, beheer en kalibrasie van meettoerusting, datavalidering, naspeurbaarheid en rekordhouding vir beroepshigiëne- en ventilasie-ingenieursmetings by myne. Bekyk bron
Mine Health and Safety Council — Handbook on Mine Occupational Hygiene Measurements (2007). Die volledige handboekreeks is ’n Suid-Afrikaanse praktykverwysing vir beroepshigiëne- en ventilasiemetings, met afdelings oor onder meer lug, stof, dieselpartikels, hitte, geraas en vibrasie. Bekyk bron
SIMRAC / CSIR — COL 205: Reduce Explosion Risks and Improve Safety and Health Conditions by Better Ventilation Practices in Mechanical Miner Headings (1999). Suid-Afrikaanse navorsingsverslag oor beter ventilasiepraktyke, hulp- en straalwaaiers en die beheer van gas en stof by meganiese mynfronte. Bekyk bron
Departement van Minerale en Petroleumhulpbronne — Riglyn vir die voorkoming van brande by myne (GG 52883, GoN 6329, 2025). Behandel terreinspesifieke brandrisikoassessering en die betrokkenheid van persone wat bevoeg is in die ontwerp en bedryf van die ventilasiestelsel by brand- en noodbeplanning. Bekyk bron
ISO 5801:2017/Amd 1:2025 — Fans — Performance testing using standardized airways. Internasionale verwysing vir die bepaling en verslagdoening van waaierwerkverrigting; bevestig die uitgawe en toetsuitleg wat in die projekspesifikasie vereis word. Bekyk bron
